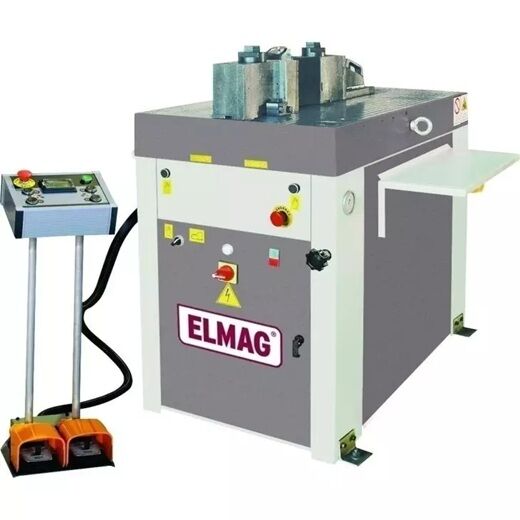

Horizontale Biegepresse Modell ABP22

Horizontale Biegepresse Modell ABP22

Wenn es um das serielle Biegen, Formen, Prägen, Richten oder Verpressen von Stangenmaterial oder Halbzeugprodukten geht, ist eine hydraulische Biegepresse eine wirtschaftlich hervorragende Lösung. Die APB-Modelle sind kompakt gebaut und sehr leicht bedienbar, ermöglichen einen raschen Werkzeugaufbau, bieten einen rationellen und sicheren Produktionsablauf und höchste Wiederholgenauigkeit. Ihr 1.500 bzw. 3.0000 Watt kräftiger Elektromotor liefert über Hydraulikzylinder einen Biegedruck von 22 bzw. 40 Tonnen – genug Power für Flachstahl bis 120 x 15 bzw. 120 x 20 mm.

High Quality

Alle hoch belasteten Maschinenteile wie Werkzeuge, Werkzeugführungen und die besonders praktische Schnellwechselaufnahme sind aus Spezialstahl gefertigt, gehärtet und geschliffen. Qualitätswerkzeuge wie Spezialbiegestempel und -matrizen sind auf Anfrage erhältlich.

Einsatzbeispiele

• Maschinenbau
• Stahlbau
• Schlossereien
• Schmieden
• Behälterbau
• Installateure
• Spenglereien
• Karosseriebau
• KFZ-Werkstätten

Serienausstattung

• Biegestempel und -matrize, gehärtet
• Schnellwechsel-Werkzeugaufnahme
• Längenanschlag manuell
• Bedienpult-Umschalter an Maschine
• Mobiles Bedienpult V/H/V/R/Not-Aus
• Digitale Positionsanzeige
• Fußpedal Vor-/Rückschub
• Werkzeugablagetisch
• Zentralschmierung
• Betriebsanleitung / CE

Sonderzubehör

• Spezial-Biegestempel und -matrizen
• Spezial-Prägewerkzeugstempel
• Spezial-Richtwerkzeuge

Details

• Universeller Einsatz
• Optimal einsetzbar für Flach-, Vierkant-, Rund-, Rohr-, Profil- und Formstahl, Streifen-, Form- und Rundblech.
• Ideal für Einpress- und schlagfreie Austreibarbeite, z.B. an Presspassungen, Lagersitzen und -büchsen, Welle-Nabe-Verbindungen etc.
• Industrieausführung
• Robuster Stahlrahmen
• Stahlarbeitstisch geschliffen
• Versenkte Werkzeugführung
• Frei Arbeitsfläche, nur Werkzeuge und Werkstücke
• Integrierter Hydraulikzylinder
• Einfaches Handling
• Ansteuerung an der Maschine oder vom Bedienpult
• Bedienpult mit Taster Vorne/Hinten/Vor/Rück/Ein/Not-Aus
• Digitalanzeige – volle Kontrolle über Werkzeugposition
• Fußpedal mit Vor- und Rückschubfunktion
• Längenanschlag manuell
• Einfacher Werkzeugwechsel
• Seitliche Werkzeugablage
• Zentralschmierung

Technische Daten

• Biegedruck 22 mm
• Hublänge 200 mm
• Aufnahmebolzenhöhe 120 mm
• Bolzendurchmesser 55 mm
• Vorschubgeschwindigkeit 1.75 m/min
• Maschinentischlänge 625 mm
• Maschinentischbreite 1100 mm
• Antriebsmotor 1500 W
• Netzanschluss 400/50 V/Hz
• Öltankvolumen 45 l
• Länge 625 mm
• Breite 1300 mm
• Höhe 1100 mm
• Gewicht 630 kg
