Glasmessstab Mod. KA 500/520

Glasmessstab Mod. KA 500/520

Hochpräzise, elektronische Messung der Achsposition einer Werkzeugmaschine.

Glasmessstäbe KA 500 SINO, 0,005 mm

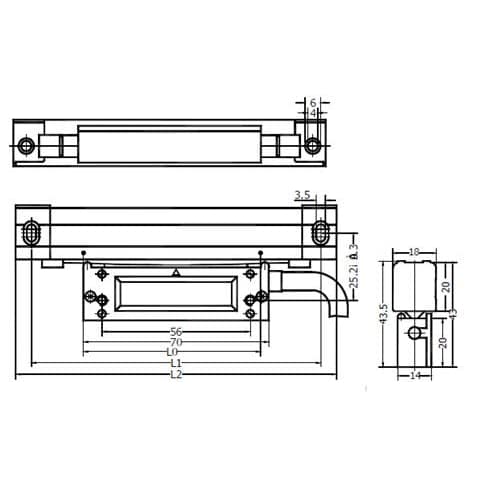

Kleinbauweise, Messlängen 70 – 570 mm, Hohlprofil 18 x 20 mm, Einbauhöhe 43,5 mm

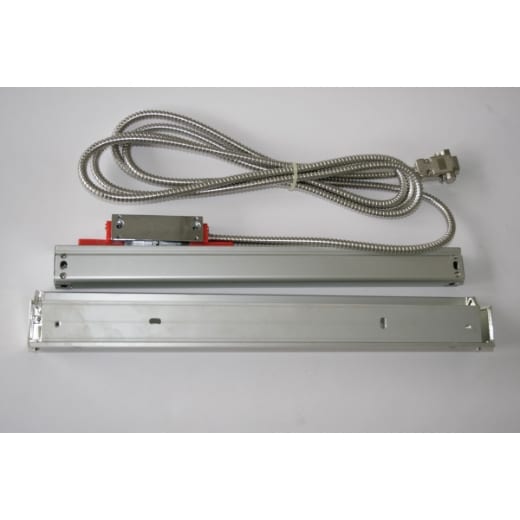

Lieferumfang

• Glasmessstab in Hohlprofil
• Schutzabdeckung und 3 m Anschlusskabel
• Anbauschiene und Montagematerial
• Montageanleitung und Messprotokoll

Details

• Messkopf für inkrementale Wegmessung
• Präzisionslager
• Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
• Schutzart IP 55, staub- und strahlwassergeschützt
• Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofilund speziellen Dichtungslippen gegen Späne und Flüssigkeiten
• Für härteste Einsatzbedingungen geeignet

Technische Daten

• Messlänge: 520mm
• Montage: 622mm
• Stablänge: 632mm
• Teilung / Auflösung: 0,02 / 0,005mm
• Genauigkeit: ± 0,005mm
• Max. Geschwindigkeit: 120m/min
• Arbeitsspannung: 5 ± 5 %V
• Stromstärke: 80mA
• Arbeitstemperatur: 0 – 45°C
• Schutzart (IP): 55
• Stiftsteckertyp: SUB-D
