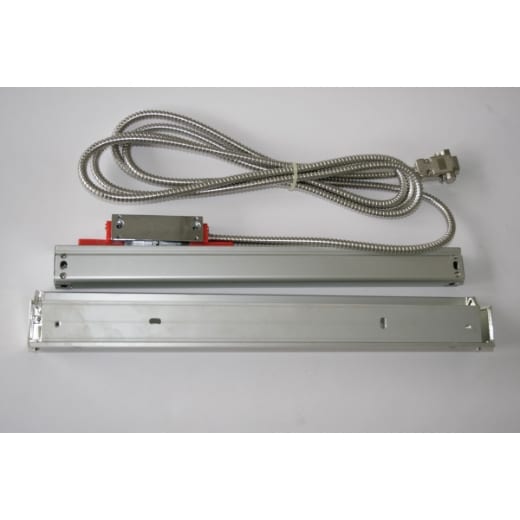

Glasmessstab Mod. KA 200/100

Glasmessstab Mod. KA 200/100

Hochpräzise, elektronische Messung der Achsposition einer Werkzeugmaschine.

Präzisions-Glasmessstäbe KA 200 SINO, 0,005 mm

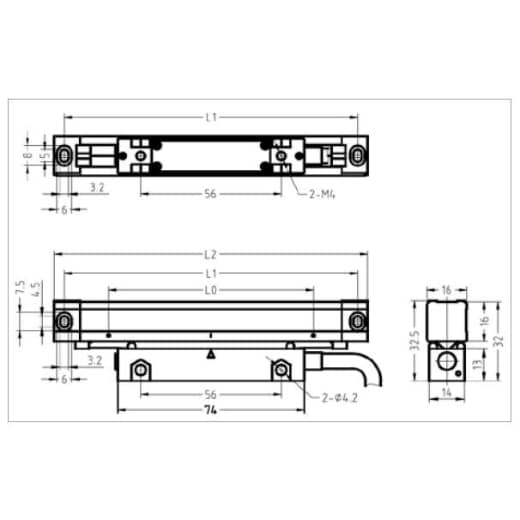

Kleinbauweise, Messlängen 30 – 360 mm,
Hohprofil 16 x 16 mm, Einbauhöhe 32,5 mm||

Details

• Messkopf für inkrementale Wegmessung
• Präzisionslager
• Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
• Schutzart IP 55, staub- und strahlwassergeschützt
• Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofilund speziellen Dichtungslippen gegen Späne und Flüssigkeiten
• Für härteste Einsatzbedingungen geeignet

Technische Daten

• Messlänge: 100mm
• Montage: 195mm
• Stablänge: 203mm
• Teilung / Auflösung: 0,02 / 0,005mm
• Genauigkeit: ± 0,005mm
• Max. Geschwindigkeit: 120m/min
• Arbeitsspannung: 5 ± 5 %V
• Stromstärke: 80mA
• Arbeitstemperatur: 0 – 45°C
• Schutzart (IP): 55
• Stiftsteckertyp: SUB-D
