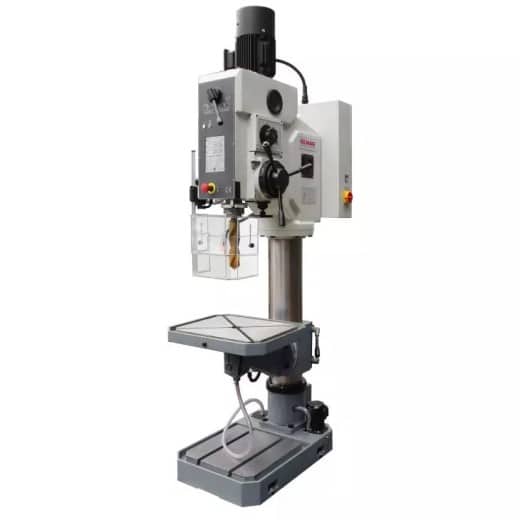

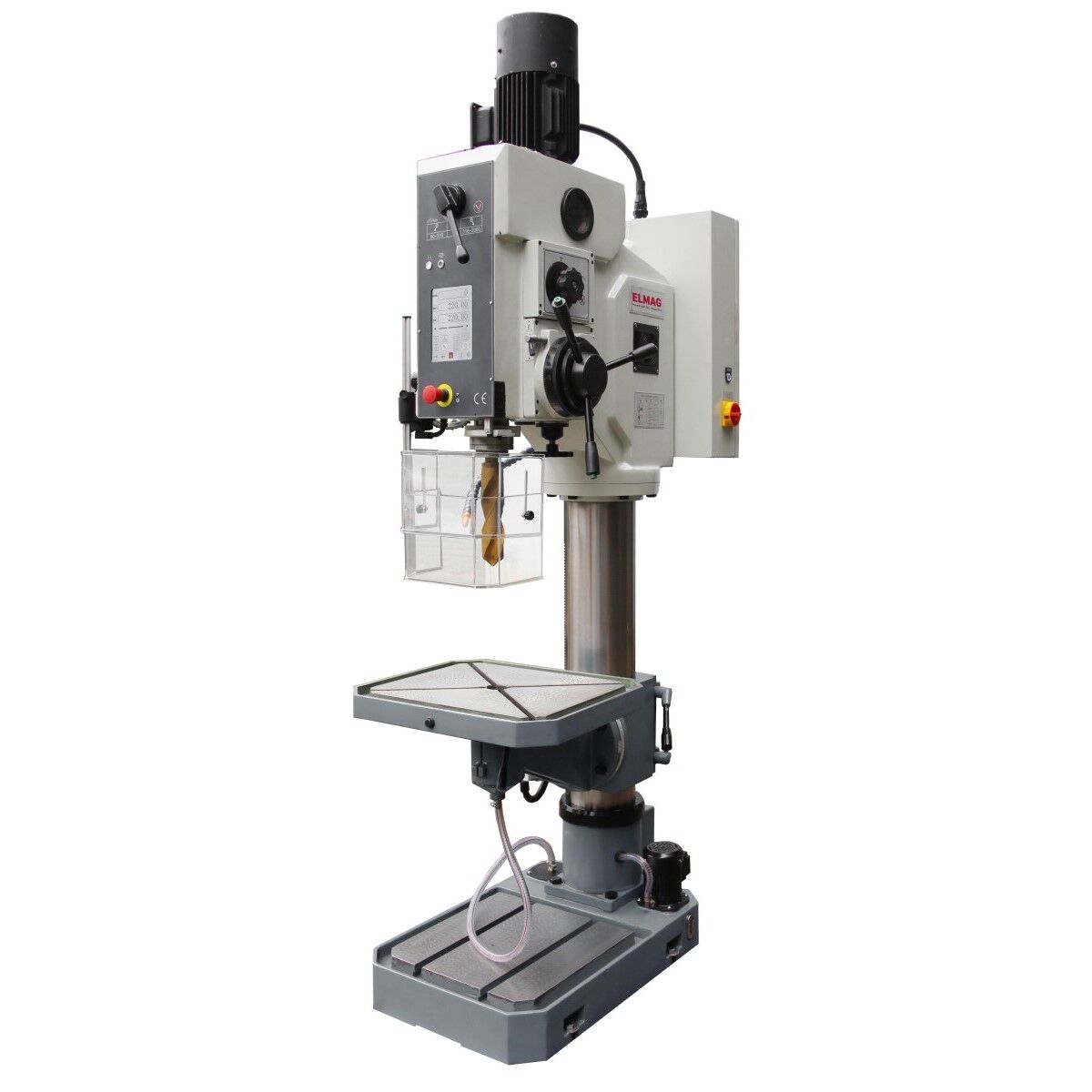

Getriebe-Säulenbohrmaschine GBM 5/60 SGA TOUCH

Getriebe-Säulenbohrmaschine GBM 5/60 SGA TOUCH

Die GBM SGA TOUCH-Serie ist ideal für Werkstätten, die eine robuste und moderne Bohrmaschine suchen. Sie eignet sich für Wartung, Fertigung und viele tägliche Arbeiten. Dank des stabilen Aufbaus sind die Maschinen für den dauerhaften Einsatz ausgelegt und bieten eine zuverlässige Lösung für viele Bereiche.

Ein großer Vorteil ist das Touchscreen-Bediendisplay, das bei der Wahl der passenden Bearbeitungswerte hilft. Außerdem lässt sich die Spindeldrehzahl stufenlos einstellen, während der Pinolenvorschub über ein starkes Schaltgetriebe verfügt. Auch der Aufspanntisch ist motorisch höhenverstellbar. So lassen sich selbst schwere Werkstücke leichter und sicherer bearbeiten.

Serienausstattung

• Zahnkranzbohrfutter
• Kegeldorn MK4/ B16
• Reduzierhülse MK5/MK4
• Reduzierhülse MK4/MK3
• Reduzierhülse MK4/ MK2
• Reduzierhülse MK3/MK1
• Werkzeugsatz mit Austreibkeil
• Bedienungsanleitung

Details

• Elektromagnetischer Pinolenvorschub (0,1 / 0,2 / 0,3 / 0,4 bzw. 0,08/0,12/0,17/0,24/0,35/0,5 mm/U)
• Pinolenhub 200 mm
• Spindelausladung 370 mm
• Bedienfeld mit Touchscreen und Zusatzfunktionen
• Automatischer Vorschub mit einem robusten Schaltgetriebe
• Stufenlose Drehzahlverstellung
• Elektronisch geregelter Pinolenvorschub
• Elektronisch geregelte Gewindeschneidautomatik mit Tiefeneinstellung für Sacklöcher
• Voreingestellte Gewindeschneidprogramme
• Motorische Tischhöhenverstellung
• Schwenkbarer und drehbarer Arbeitstisch

Technische Daten

• Bohrleistung in Stahl 60 mm
• Gewindeschneideleistung M 36
• Spindelaufnahme (Drehspindel) MK 5
• Drehzahlbereich 50-2000 UpM
• Drehzahlstufen stufenlos
• Pinolenhub 200 mm
• Säulen-Durchmesser 200 mm
• T-Nuten, Breite 14 mm
• Bohrtischhub 400 mm
• Spindelausladung 370 mm
• Bohrtisch schwenkbar ± 45 °
• Bohrkopf schwenkbar ± 45 °
• Pinolenanbstand Sockel 1123 mm
• Pinolenabstand Tisch 520 mm
• Bohrtischfläche 600×500 mm
• Motorleistung (2-stufig) 4.000 W
• Netzanschluss 400/50 V/Hz
• Kubatur 1040x720x2240 mm
• Höhe (gesamt) 2440 mm
• Gewicht 790 kg
