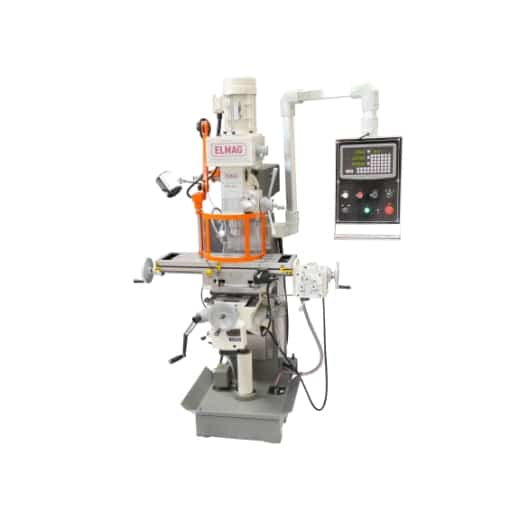

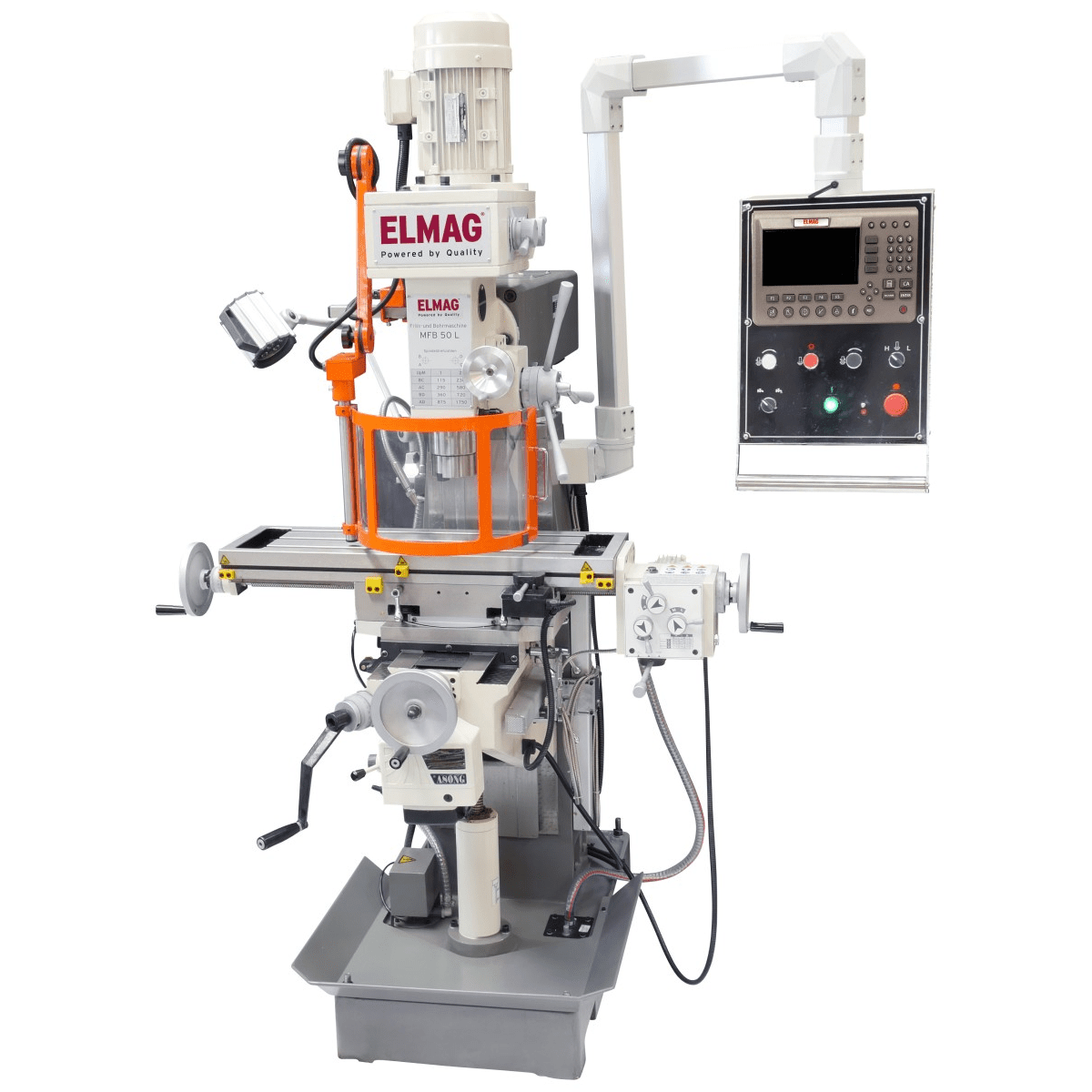

Getriebe Fräs- und Bohrmaschine Modell MFB 50 LGT inkl. 3-Achs Digitale Positionsanzeige

Getriebe Fräs- und Bohrmaschine Modell MFB 50 LGT inkl. 3-Achs Digitale Positionsanzeige

Das aus Gussmodulen aufgebaute, robuste Modell MFB 50 L bietet hohe Stabilität und Flexibilität für eine intensive Nutzung im metallverarbeitenden Gewerbe, Maschinen- und Werkzeugbau. Die Maschine ist mit einem höhenverstellbaren Koordinaten-Kreuztisch ausgestattet. Begrenzbare, stufenlose Antreibe der X- und Y-Achsen eröffnen viele Möglichkeiten für eine serielle, halbautomatische Bearbeitung von Werkstücken.

Hervorzuheben ist ein schwenk- und drehbarer Maschinenkopf mit extra großer Ausladung, durch den eine Bearbeitung von langen oder sperrigen, auch extern gespannten Werkstücken ermöglicht wird. Die Bedienung der MFB 50 L ist einfach und rasch erlernbar. Eine einzigartige Präzision und rationelles Handling wird mit der optional erhältlichen, digitalen Positionsanzeige erreicht.

Serienausstattung

• Schnellspannbohrfutter B16, 1 – 16 mm
• Kegeldorn ISO 40 / B 18, IG M16
• Anzugsspindel M16
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Super: X-/Y-Achsen stufenlos, Eilgang
• Fräsleistung Ø 100 / 40 mm
• Kubatur 800 x 240 x 356 mm
• Spindelausladung 250 – 700 mm
• Tischweg 360 x 160 mm

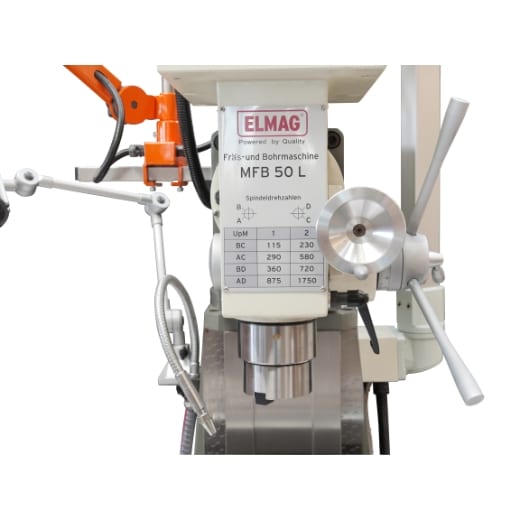

• Schwenkbarer Fräskopf +- 90°
• Motor 2-stufig 1.500 W / 850 W, 400 V
• 8 Drehzahlen 115 – 1.750 UpM
• Rechts- und Linkslauf
• Präzisions-Mikrovorschub
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Frässpindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

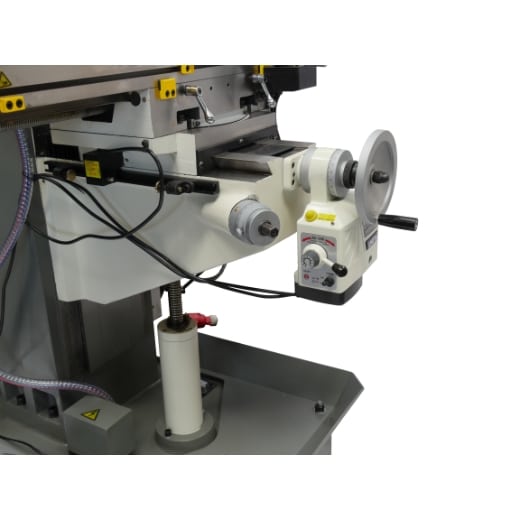

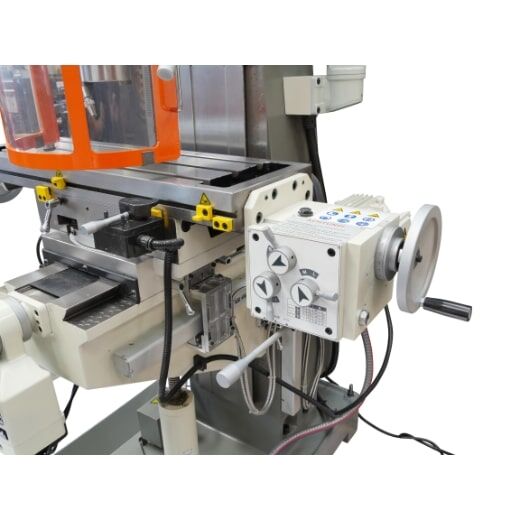

• X- und Y-Achse mit stufenlosem Vorschub und Eilgang
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
• Halogen-Frästischbeleuchtung
• Not-Aus-Taster / Nullspannungsauslöser

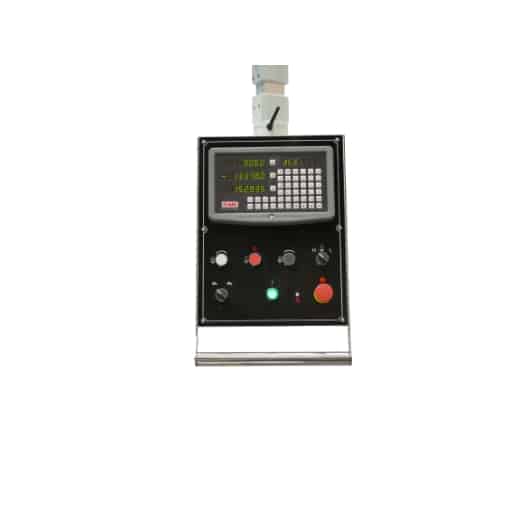

• Mit 3-Achs-Positionsanzeige

Technische Daten

• Bohrleistung in Stahl: 50mm
• Gewindeschneidleistung: M24
• Fräsleistung Planfräser: 100mm
• Fräsleistung Schaftfräser: 40mm
• Spindelaufnahme (Drehspindel): ISO 40
• Drehzahlbereich 1: 115 – 875UpM
• Drehzahlbereich 2: 230 – 1.750UpM
• Drehzahlstufen: 8
• Pinolenhub: 120mm
• T-Nuten, Breite: 14mm
• Spindelausladung: 250 – 700mm
• Fräskopf Schwenkbereich: ± 90°
• Fräskopf drehbar: ± 90°
• Pinolenabstand Tisch: 60 – 356mm
• Frästischfläche: 800x240mm
• Tischweg X x Y: 360 x 160mm
• Frästischhub: 296mm
• Vorschubstufen X/Y: stufenlos
• Eilgang X/Y: Ja
• Motorleistung: (2-stufig) 1500 / 850W
• Vorschubantrieb X/Y: 200W
• Kühlmittelpumpe: 40W
• Netzanschluss: 400/50V/Hz
• Kubatur: 800x240x356mm
• Länge x Breite: 1110 x 1100mm
• Höhe: 2080mm
• Gewicht: 610kg
