Elmag Getriebe Fräs- und Bohrmaschine MFB 45 SGV

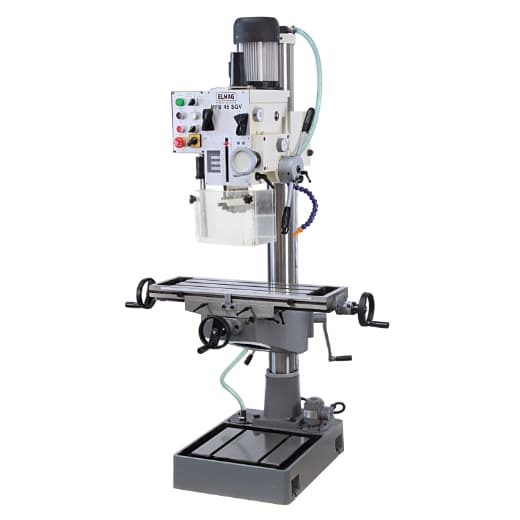

Getriebe Fräs- und Bohrmaschine MFB 45 SGV

Die MFB 45 SGV überzeugt mit einem robusten Industriedesign und ist ideal für den harten Dauereinsatz ausgelegt. Sie vereint vielseitige Funktionen für professionelle Anwender im Maschinenbau. Die Betriebsarten Bohren, Fräsen und Gewindeschneiden lassen sich bequem auswählen. Mit einer Drehzahl von bis zu 3.200 U/min erzielt die Maschine selbst bei kleinen Werkstückdurchmessern präzise und saubere Ergebnisse.

Serienausstattung

• Schnellspannbohrfutter B 16, 1-16 mm
• Kegeldorn MK 4 / B 16, IG M16
• Reduzierhülse MK 4 / MK 3
• Reduzierhülse MK 4 / MK 2
• Anzugsspindel M16
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Rechts- und Linkslauf
• Gewindeschneidmodus

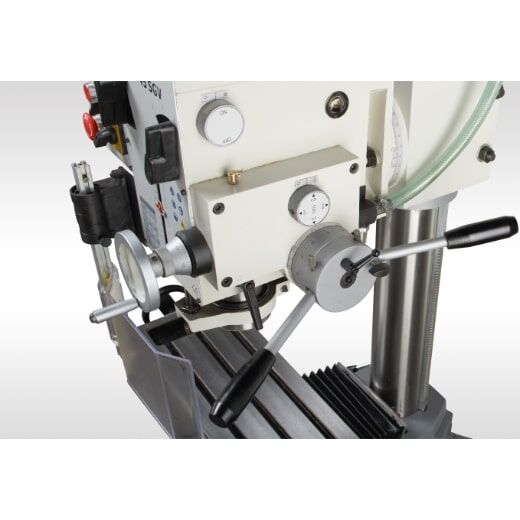

• Präzisions-Mikrovorschub
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Frässpindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

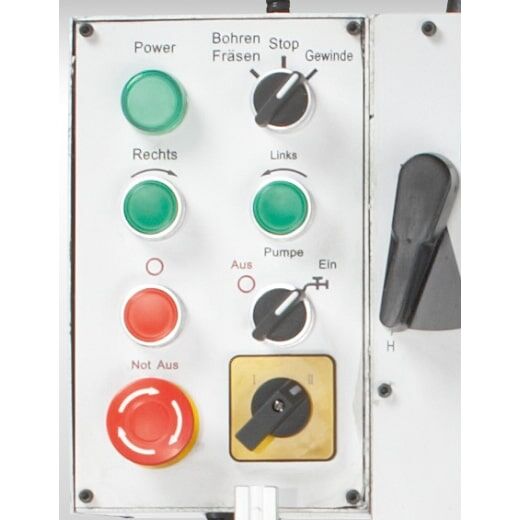

• Not-Aus-Taster / Nullspannungsauslöser

Technische Daten

• Bohrleistung in Stahl 45 mm
• Gewindeschneidleistung M20
• Fräsleistung Planfräser 80 mm
• Fräsleistung Schaftfräser 32 mm
• Spindelaufnahme (Drehspindel) MK 4
• Drehzahlbereich 1 75 – 1600 UpM
• Drehzahlbereich 2 150 – 3200 UpM
• Drehzahlstufen 12
• Pinolenhub 120 mm
• Säulen-Durchmesser 115 mm
• T-Nuten, Breite 14 mm
• Fräskopfhub 440 mm
• Spindelausladung 270 mm

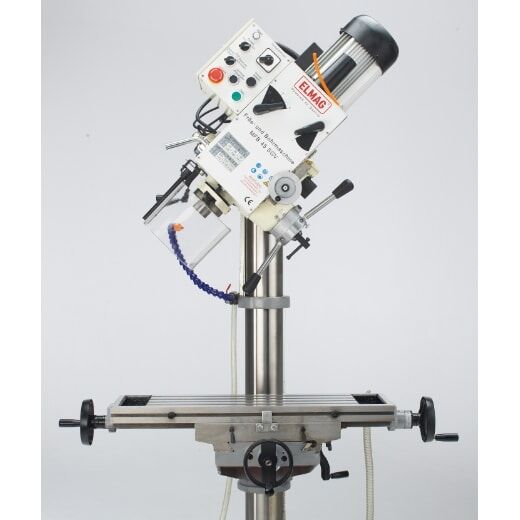

• Fräskopf Schwenkbereich ± 90 °
• Pinolenabstand Tisch 0 – 790 mm
• Pinolenanbstand Sockel 1280 mm
• Pinolenvorschub 0,10/0,18/0,28 mm/U
• Frästischfläche 730 x 210 mm
• Tischweg X x Y 375 x 200 mm
• Frästischhub 515 mm
• Pinolenvorschubstufen 3
• Motorleistung (2-stufig) 1100 / 850 W
• Kühlmittelpumpe 40 W
• Netzanschluss 400/50-60 V/Hz
• Kubatur 730x210x790 mm
• Länge x Breite 1115 x 1100 mm
• Höhe 2110 mm
• Gewicht 350 kg
