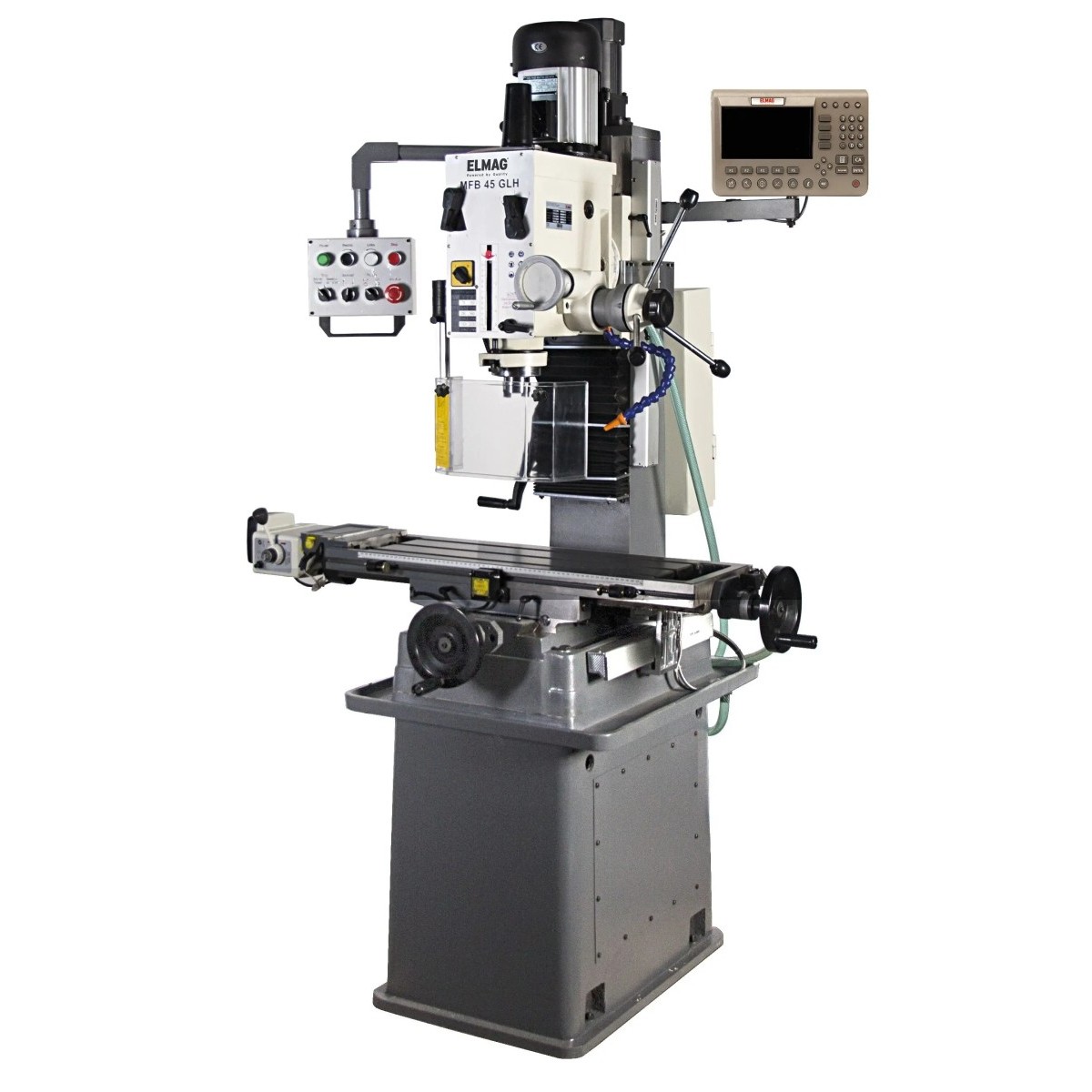

Getriebe Fräs- und Bohrmaschine MFB 45 GLH inkl. 3-Achs digitale Positionsanzeige ‚SINO‘

Getriebe Fräs- und Bohrmaschine MFB 45 GLH inkl. 3-Achs digitale Positionsanzeige ‚SINO‘

Das Modell MFB 45 GLH ist dank ihres robusten Industriedesigns gut für den intensiven Dauereinsatz geeignet. Sie bietet zahlreiche Funktionen für den anspruchsvollen Maschinenbauer: Der schwenkbare Fräskopf und der groß dimensionierte Kreuztisch sind mit einer motorischen Höhenverstellung bzw. einem Eingangsantrieb für rasche Werkzeug- bzw. Werkstückpositionierung ausgestattet. Der stufenlos einstellbare Kreuztischantrieb der X-Achse ermöglicht eine Optimierung der Schnittgeschwindigkeit und bietet höchste Wiederholgenauigkeit. Als Betriebsmodi sind Bohren/Fräsen und Gewindeschneiden anwählbar. Mit einem Top-Speed von 3.200 UpM liefert die MFG 45 GLH auch bei kleinen Durchmessern beste Bohr- und Fräsergebnisse.

Serienausstattung

• Schnellspannbohrfutter B16, 1 – 16 mm
  Kegeldorn ISO 30 / B 16, IG M12
  Anzugsspindel M12
  Werkzeugsatz
  Bedienungsanleitung / CE

Details

• X-Achse stufenlos und Eilgang
• Fräsleistung Ø 80 / 32 mm
• Kubatur 800 x 240 x 470 mm
• Spindelausladung 252 mm
• Tischweg 540 x 180 mm

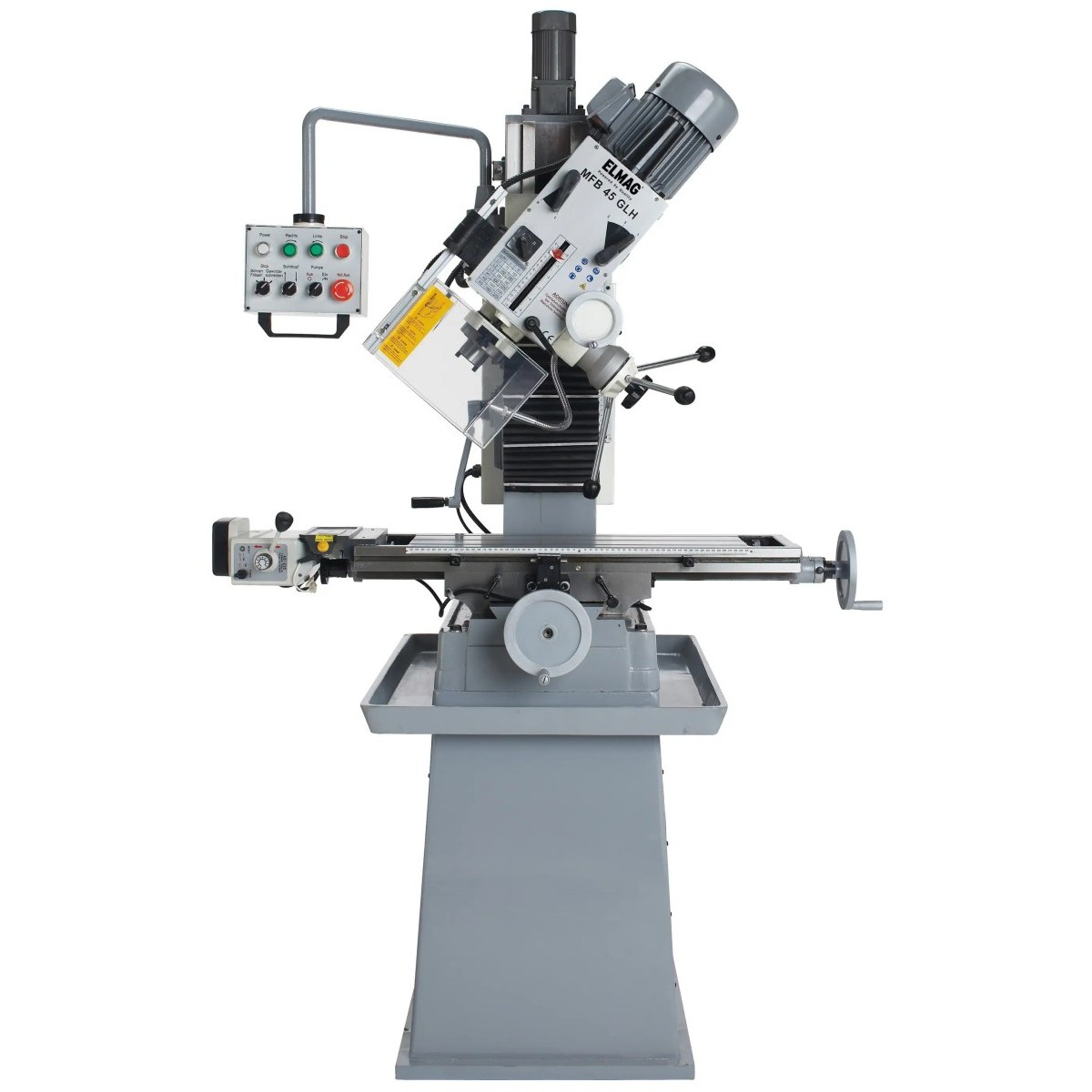

• Schwenkbarer Fräskopf +- 90°, mit automatischer Höhenverstellung
• Motor 2-stufig 1.100 W / 850 W, 400 V
• 12 Drehzahlen 75 – 3.200 UpM
• Rechts- und Linkslauf
• Gewindeschneidmodus
• Präzisions-Mikrovorschub
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Frässpindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne

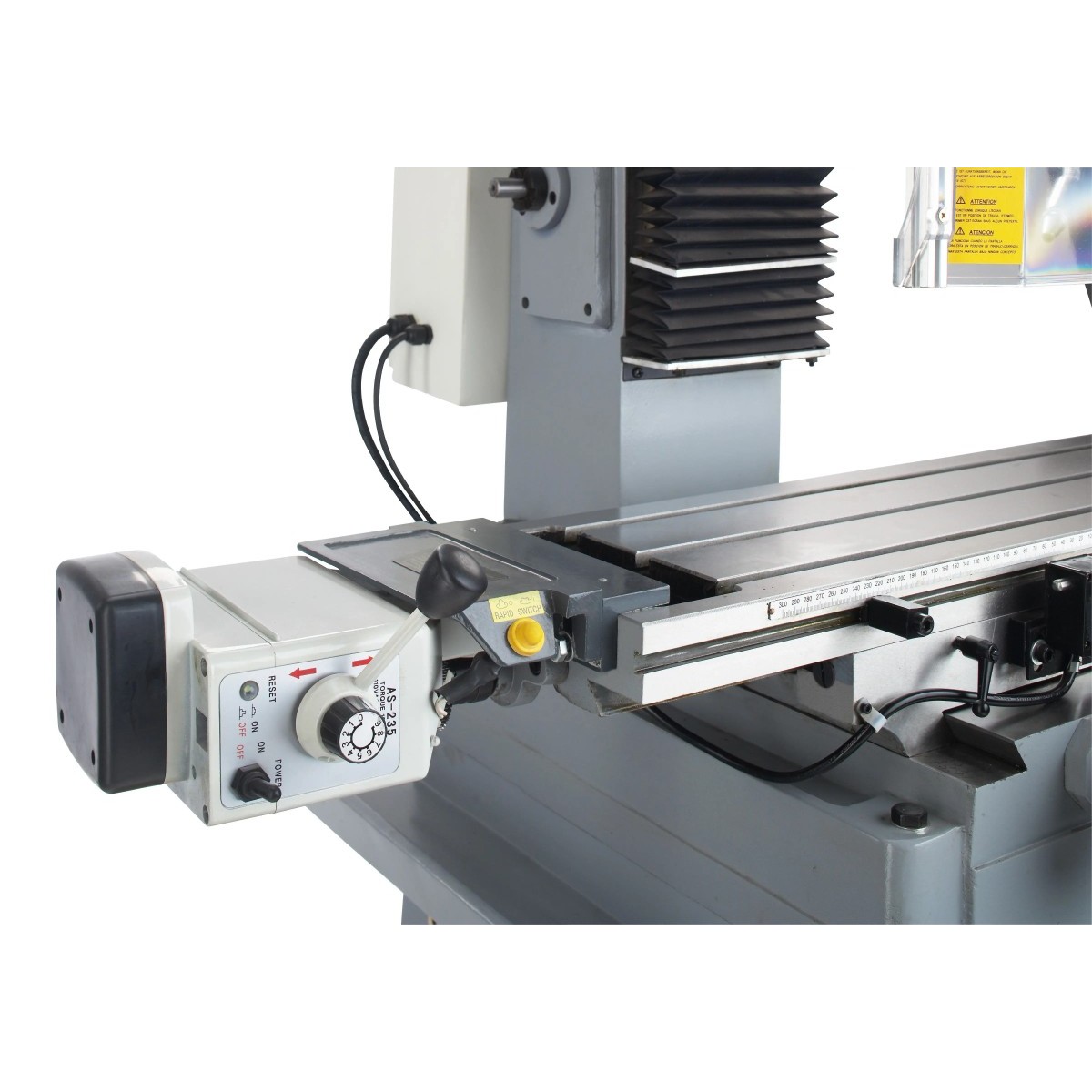

• Kreuztisch x-Achse mit stufenlos einstellbarem Vorschub und Eilgang
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

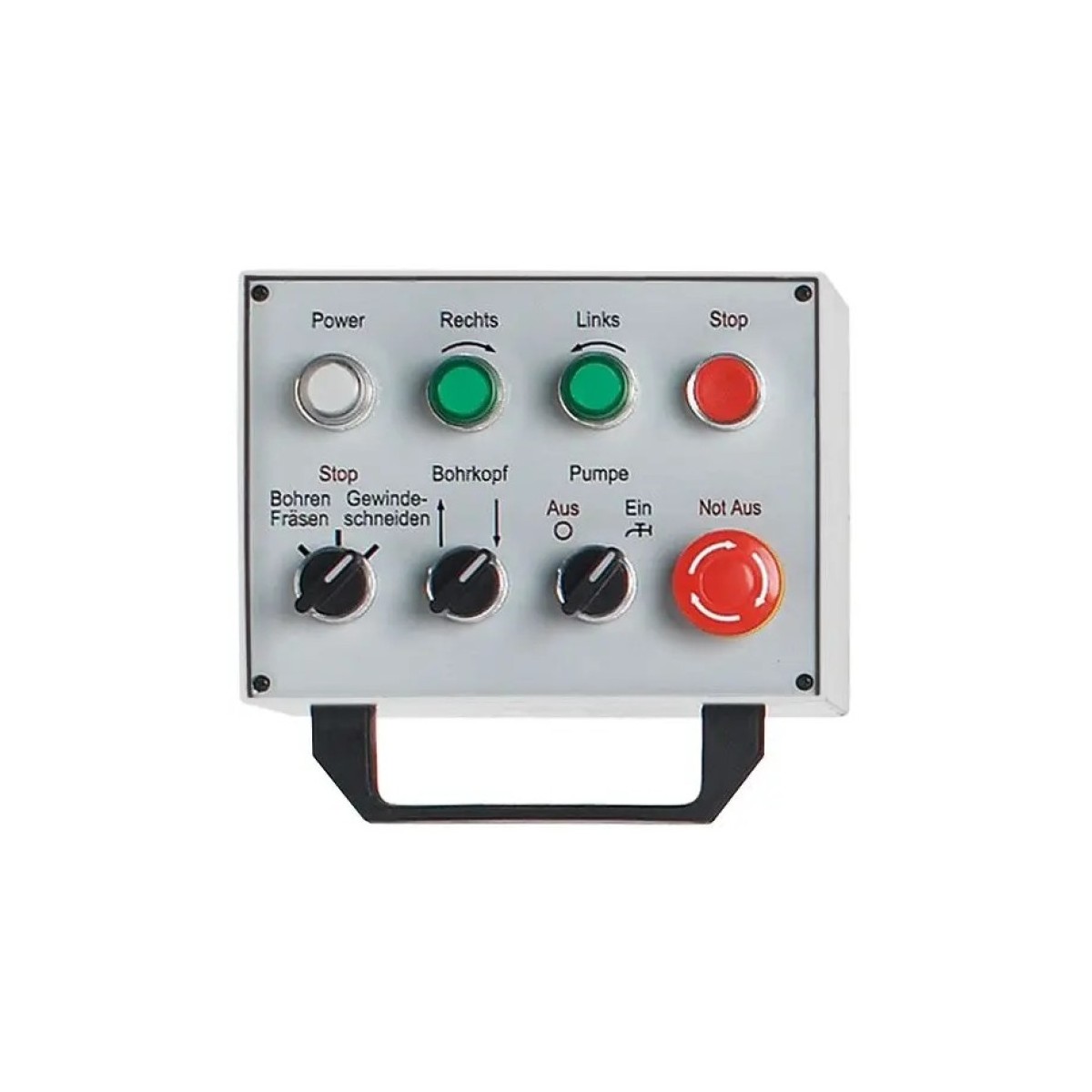

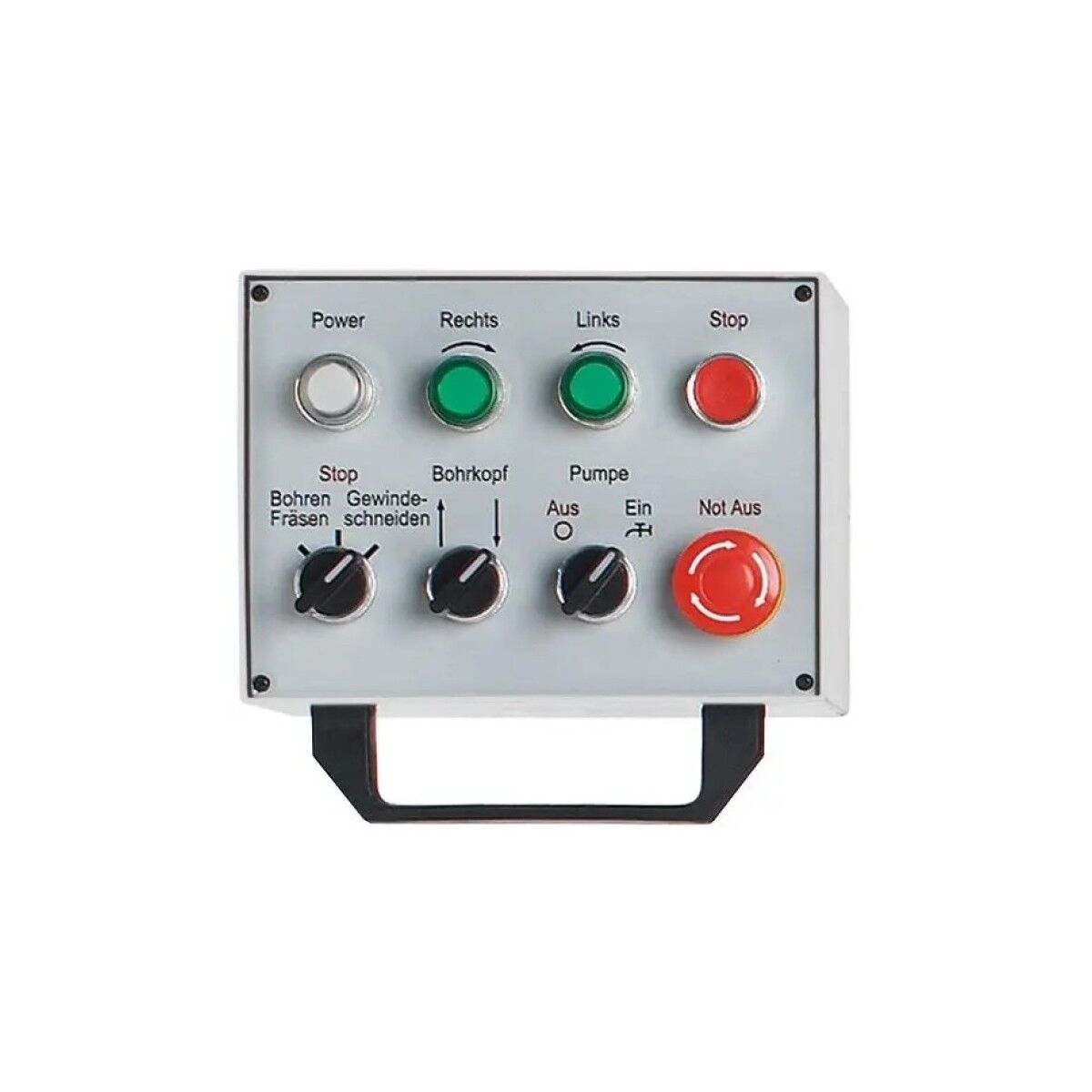

• Not-Aus-Taster / Nullspannungsauslöser

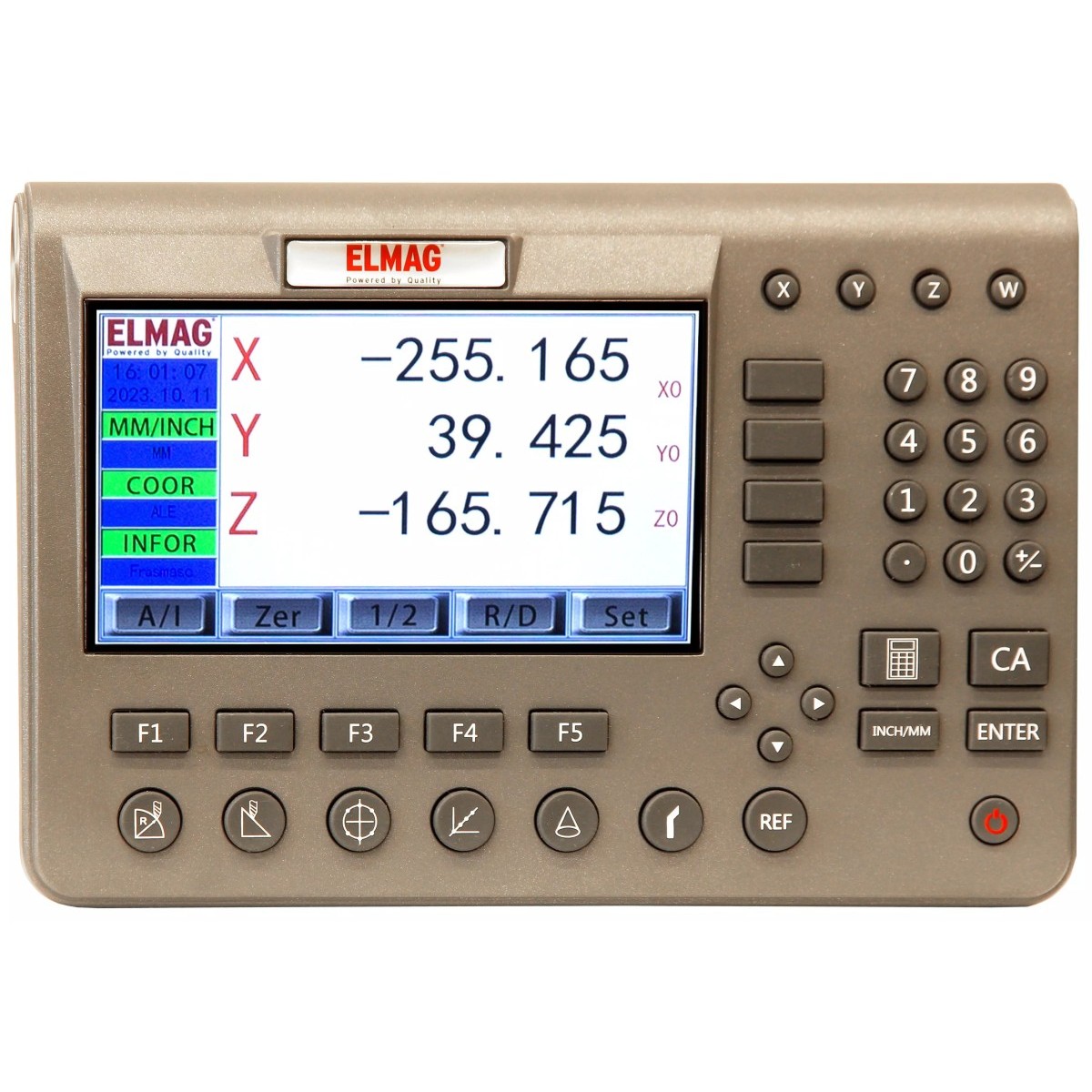

• Mit 3-Achs-Positionsanzeige

Technische Daten

• Bohrleistung in Stahl: 45mm
• Gewindeschneidleistung: M20
• Fräsleistung Planfräser: 80mm
• Fräsleistung Schaftfräser: 32mm
• Spindelaufnahme (Drehspindel): ISO 30
• Drehzahlbereich 1: 75 – 1600UpM
• Drehzahlbereich 2: 150 – 3200UpM
• Drehzahlstufen: 12
• Pinolenhub: 120mm
• T-Nuten, Breite: 14mm
• Fräskopfhub: 350mm
• Spindelausladung: 252mm
• Fräskopf Schwenkbereich: ± 90°
• Pinolenabstand Tisch: 120 – 470mm
• Frästischfläche: 800x240mm
• Tischweg X x Y: 540 x 180mm
• Vorschubstufen X/Y: X: stufenlos / Y: –
• Motorleistung: (2-stufig) 1100 / 850W
• Vorschubantrieb X/Y: X: 90 / Y: -W
• Kühlmittelpumpe: 40W
• Netzanschluss: 400/50V/Hz
• Kubatur: 800x240x470mm
• Länge x Breite: 1250 x 940mm
• Höhe: 2060mm
• Gewicht: 590kg
