Elmag Getriebe Bohr- und Fräsmaschine GBFM 50 GAL

Getriebe Bohr- und Fräsmaschine GBFM 50 GAL

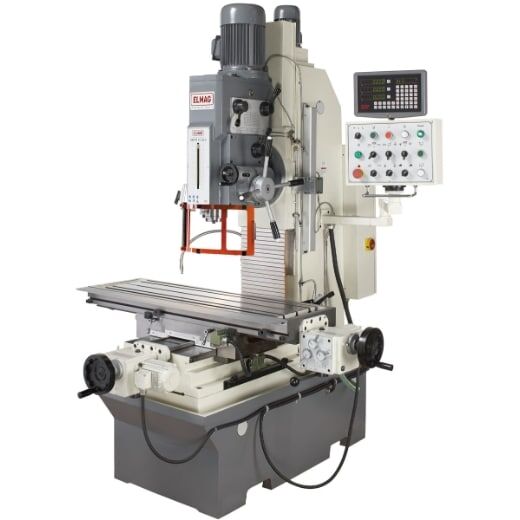

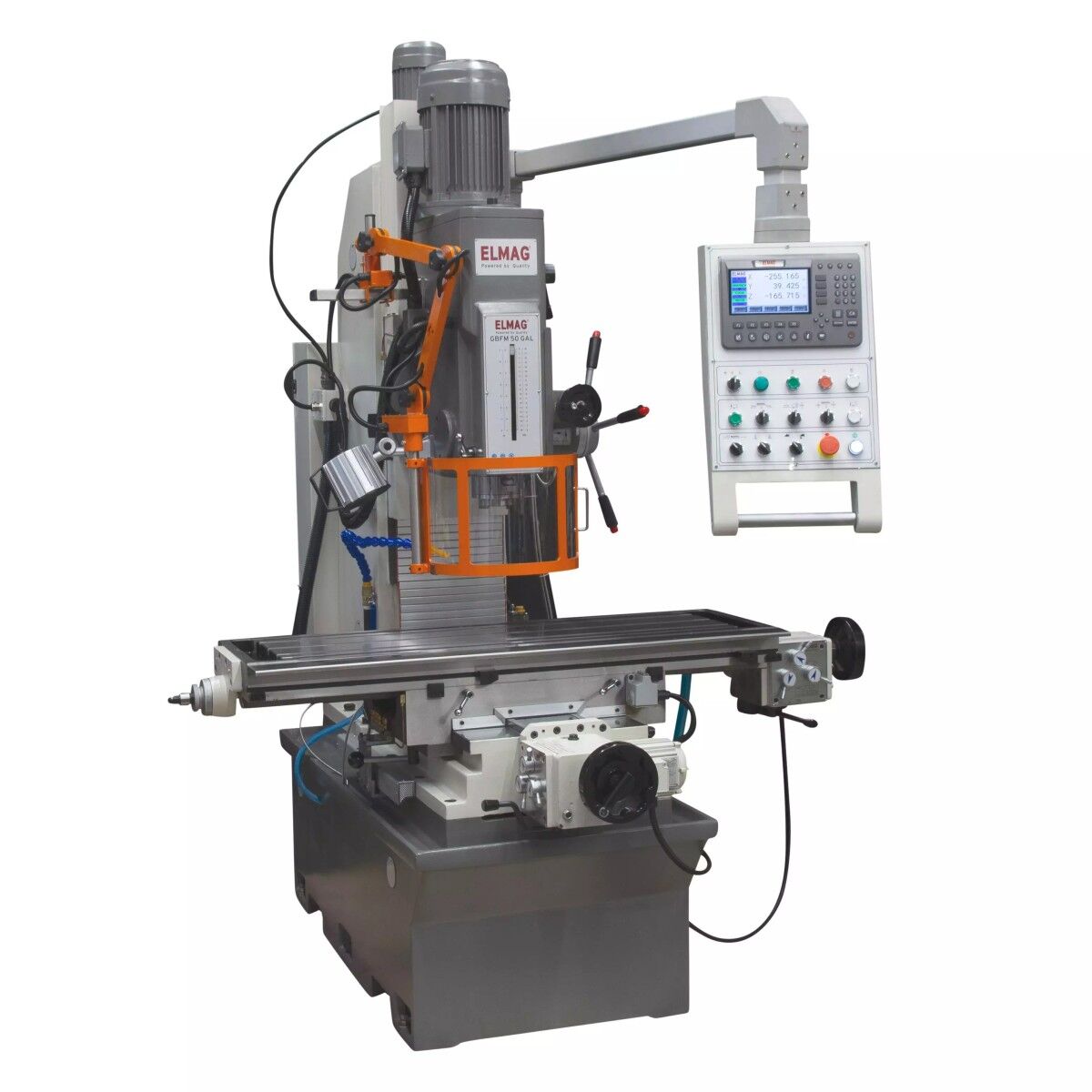

Die GBFM 50 GAL ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit – ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen von Maschinen-, Stahl- und Gussbauteilen.

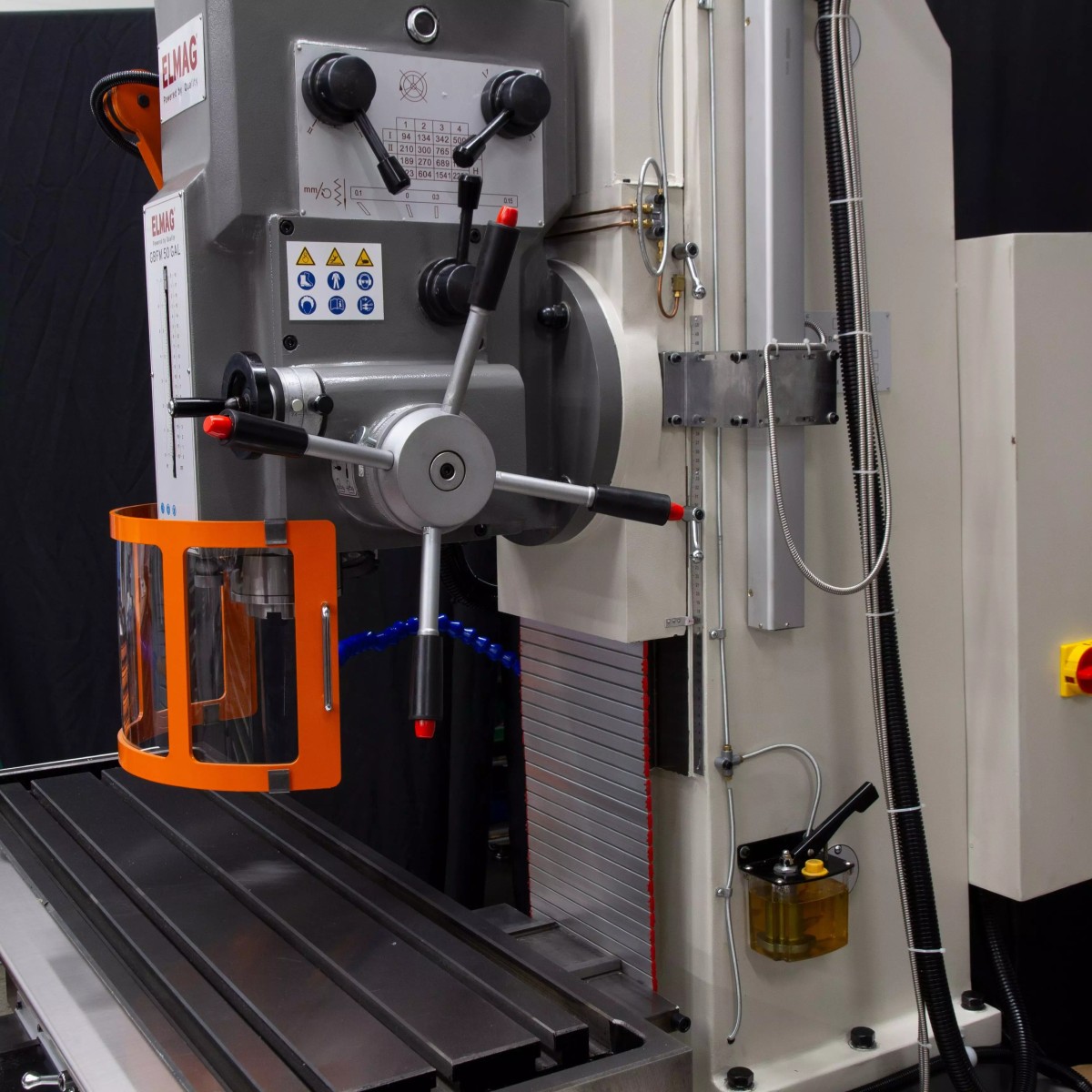

Die GBFM 50 GAL ist mit einem automatisch höhenverstellbaren Maschinenkopf und mit einem dreistufigen Pinolenvorschub ausgestattet. Beim Gewindeschneiden wird der Anwender mit einer am Bedienhebel schaltbaren Drehrichtungsumkehr unterstützt. 8-stufige Automatikvorschübe und Eilgänge auf beiden Frästischachsen sowie ein Präzisions-Mikrovorschub kennzeichnen die GBFM 50 GAL als hochwertige Fräsmaschine.

GBFM 50 GAL

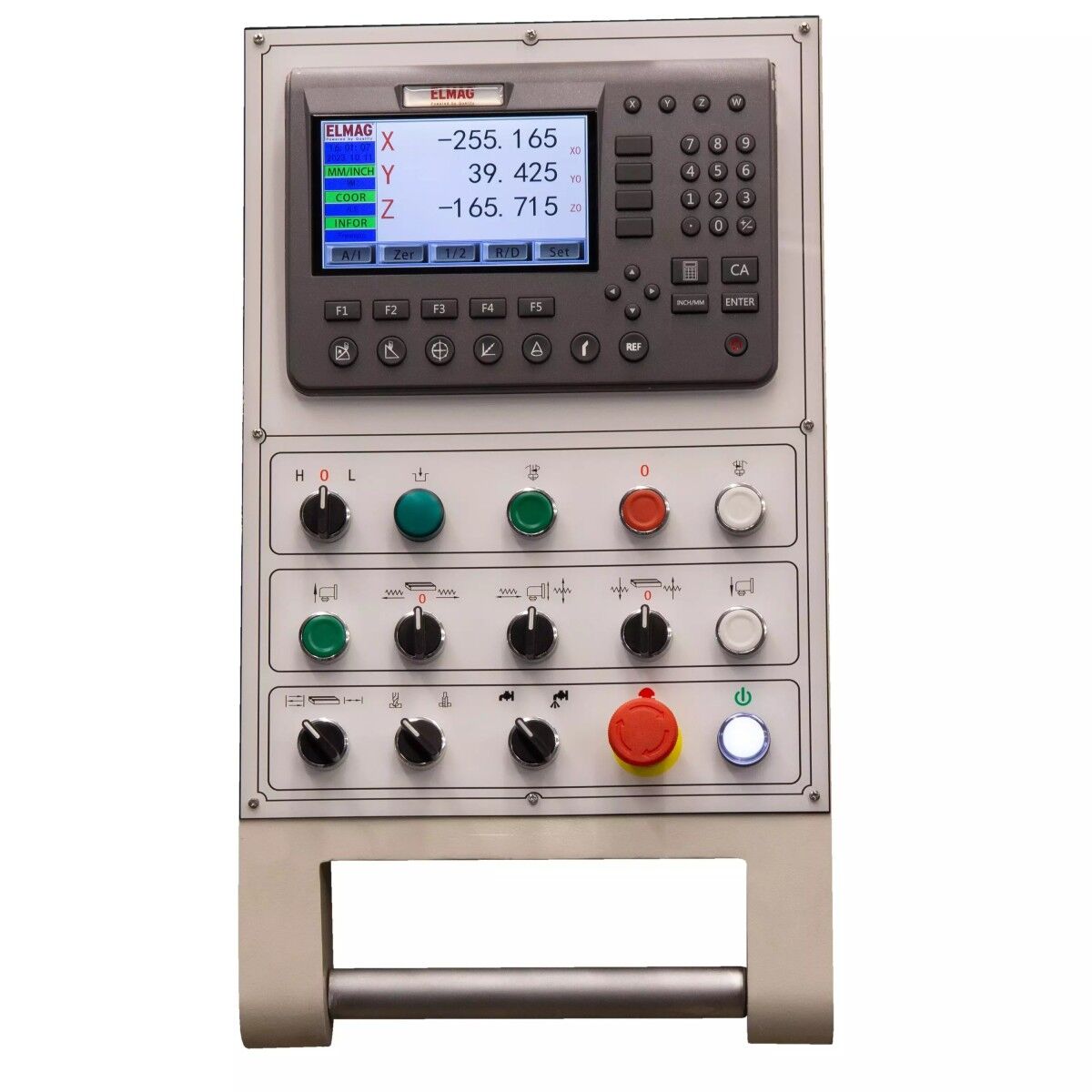

• Rechtslauf
• Stopp
• Linkslauf
• Betriebslampe
• Kreuztisch- und Spindel-Funktionen
• Betriebsmodus Bohren/Fräsen
• Betriebsmodus Gewindeschneiden
• Kühlmittelpumpe
• Not-Aus

Serienausstattung

• Digitale Positionsanzeige
• Schnellspannbohrfutter B 18, 1 – 16 mm
• Kegeldorn ISO, IG M16
• Anzugsspindel M16
• Werkzeugsatz
  – Bedienungsanleitung / CE

Details

• X/Y-Automatik / Eilgang, Z-Höhenverstellung
• Schwenkbarer Fräskopf ± 45°
• Fräskopfantrieb Höhenverstellung
• Rechts- und Linkslauf
• Gewindeschneidmodus
• Pinolenvorschub 0,1/0,15/0,3 mm/U
• Präzisions-Mikrovorschub
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Bohrtiefenskala und -anschlag
• Leichtgängiger, präziser Kreuztisch
• Kreuztisch X- und Y-Achse mit 8 Vorschubstufen und Eilgang
• Zentralschmierung
• Kühlmittelsystem mit Rücklauf
• LED-Frästischbeleuchtung
• Mit digitaler Positionsanzeige
• Höhenverstellung Z: 1.500 W

Technische Daten

• Bohrleistung in Stahl 50 mm
• Gewindeschneidleistung M30
• Fräsleistung Planfräser 125 mm
• Fräsleistung Schaftfräser 40 mm
• Spindelaufnahme (Drehspindel) ISO 40
• Drehzahlbereich 1 94 – 1120 UpM
• Drehzahlbereich 2 189 – 2.256 UpM
• Drehzahlstufen 16
• Pinolenhub 180 mm
• T-Nuten / Breite x Abstand 3 / 14 x 95 mm
• Fräskopfhub 510 mm
• Spindelausladung 370 mm
• Fräskopf Schwenkbereich ± 45 °
• Pinolenabstand Tisch 90 – 600 mm
• Pinolenvorschub 0,1 / 0,15 / 0,3 mm/U
• Frästischfläche 1220 x 360 mm
• Tischweg X x Y 620 x 370 mm
• Pinolenvorschubstufen 3
• Vorschübe X/Y 24 – 720 mm/min
• Vorschubstufen X/Y 8
• Eilgang X/Y Nein
• Eilgänge X/Y/Z Ja
• Motorleistung 2400 W
• Vorschubantrieb X/Y 370 W
• Höhenverstellung Z Ja
• Kühlmittelpumpe 40 W
• Netzanschluss 400/50-60 V/Hz
• Kubatur 1220 x 360 x 600 mm
• Länge x Breite 1770 x 1800 mm
• Höhe 2320 mm
• Gewicht 1700 kg
