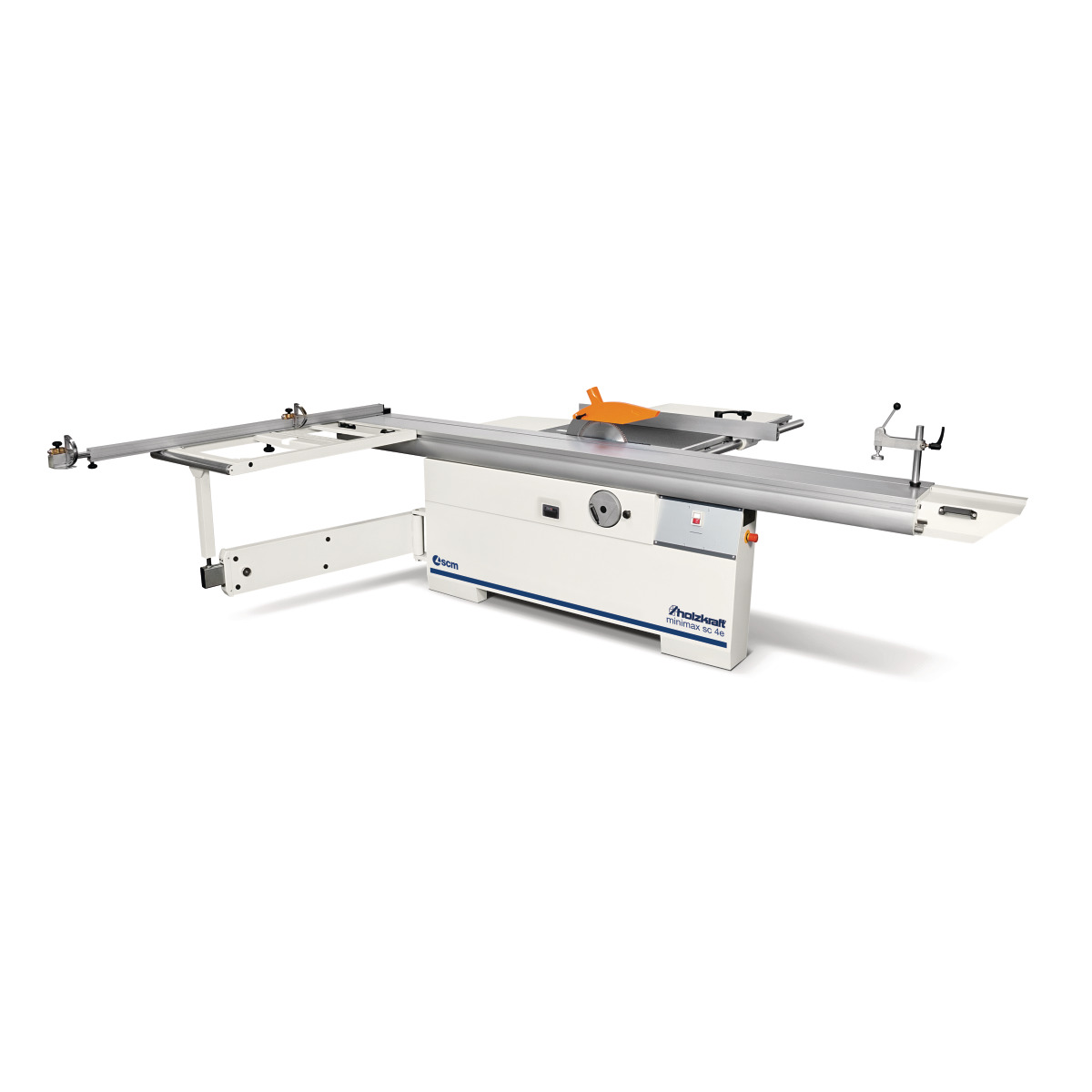

Formatkreissäge minimax sc 4e 23

Formatkreissäge minimax sc 4e 23

• Der massive Arbeitstisch aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren hohe Verwindungssteifigkeit und vibrationsfreies Arbeiten

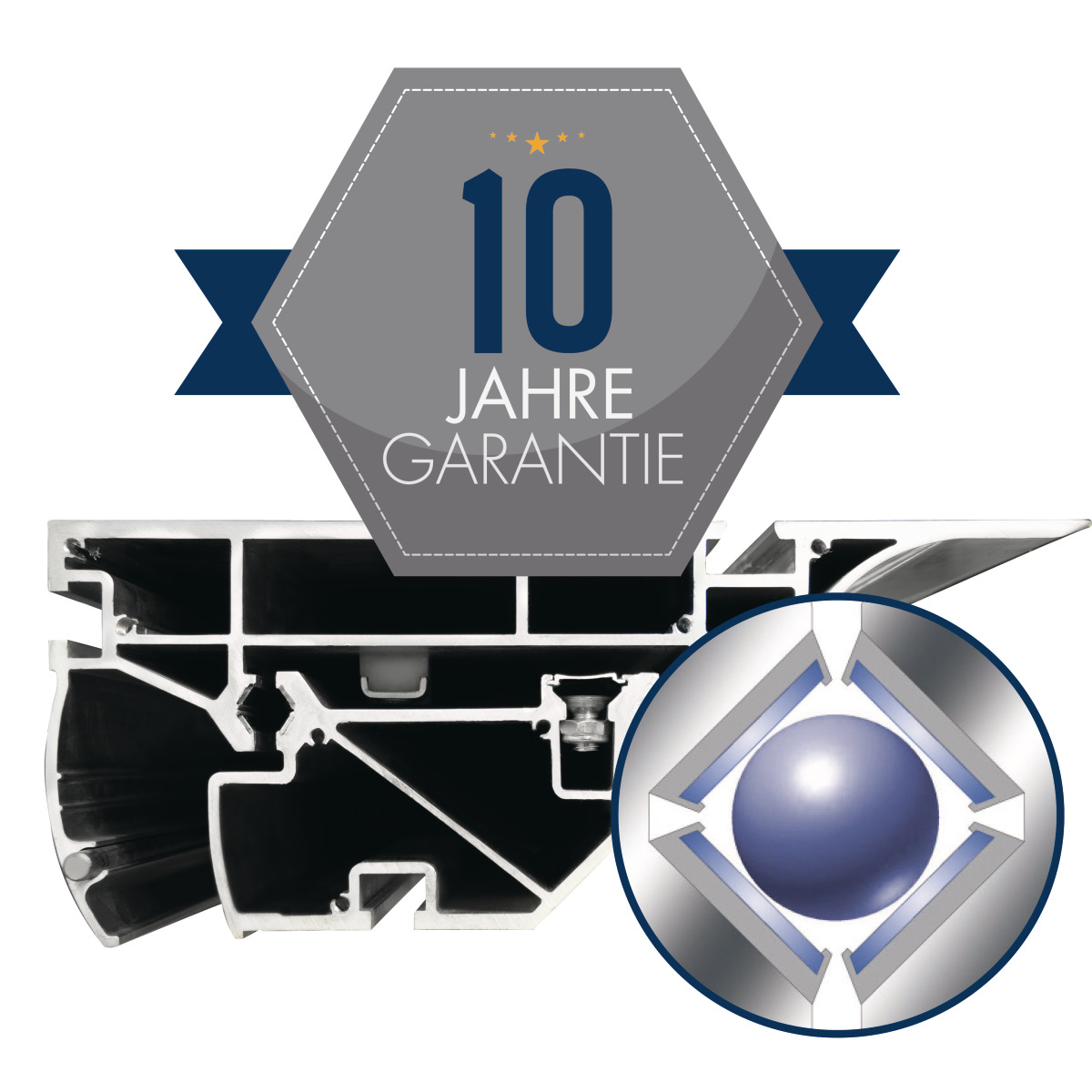

• Leichtgängiger und präziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf gehärteten, 10 Jahre Garantie auf Verschleiß der Führungsbahnen

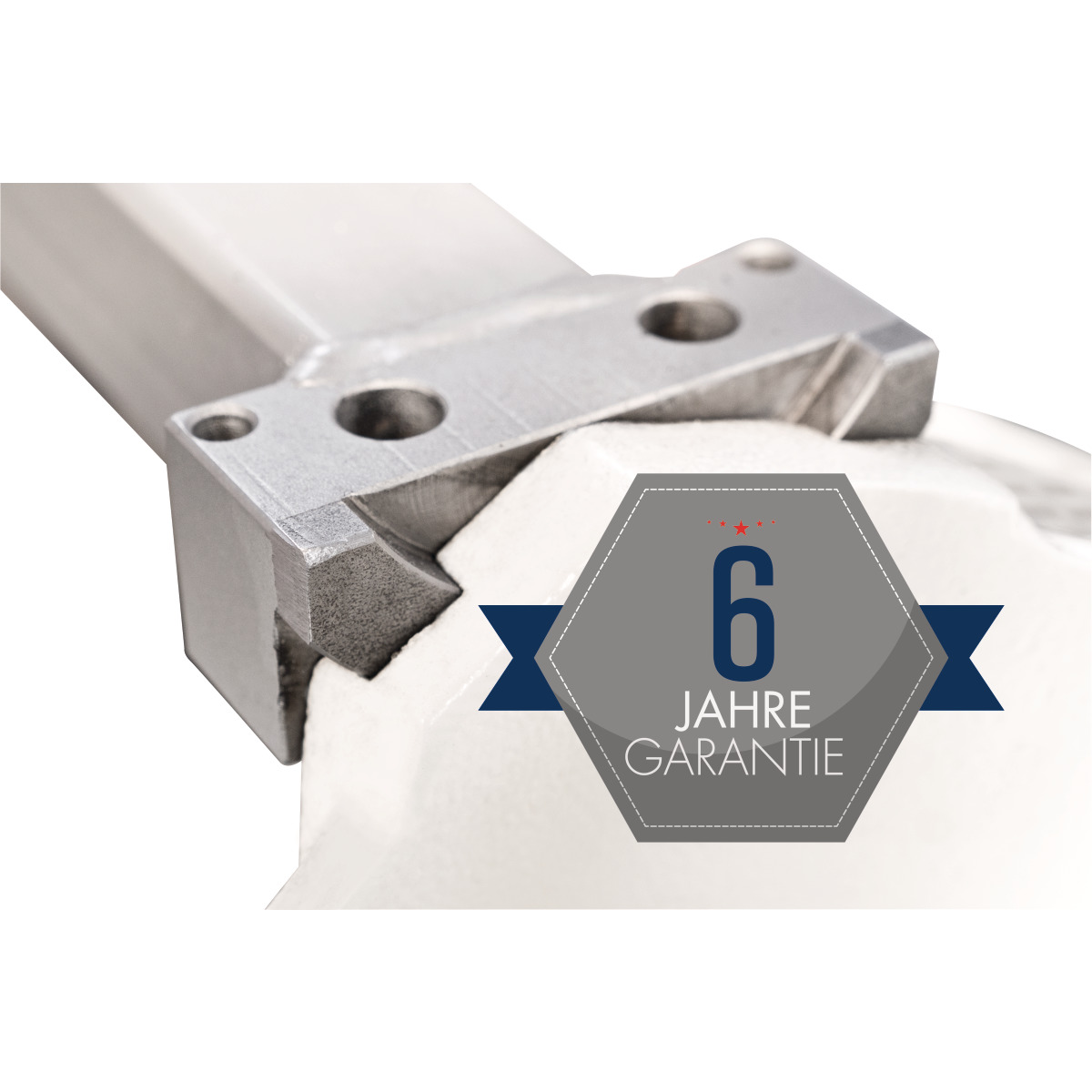

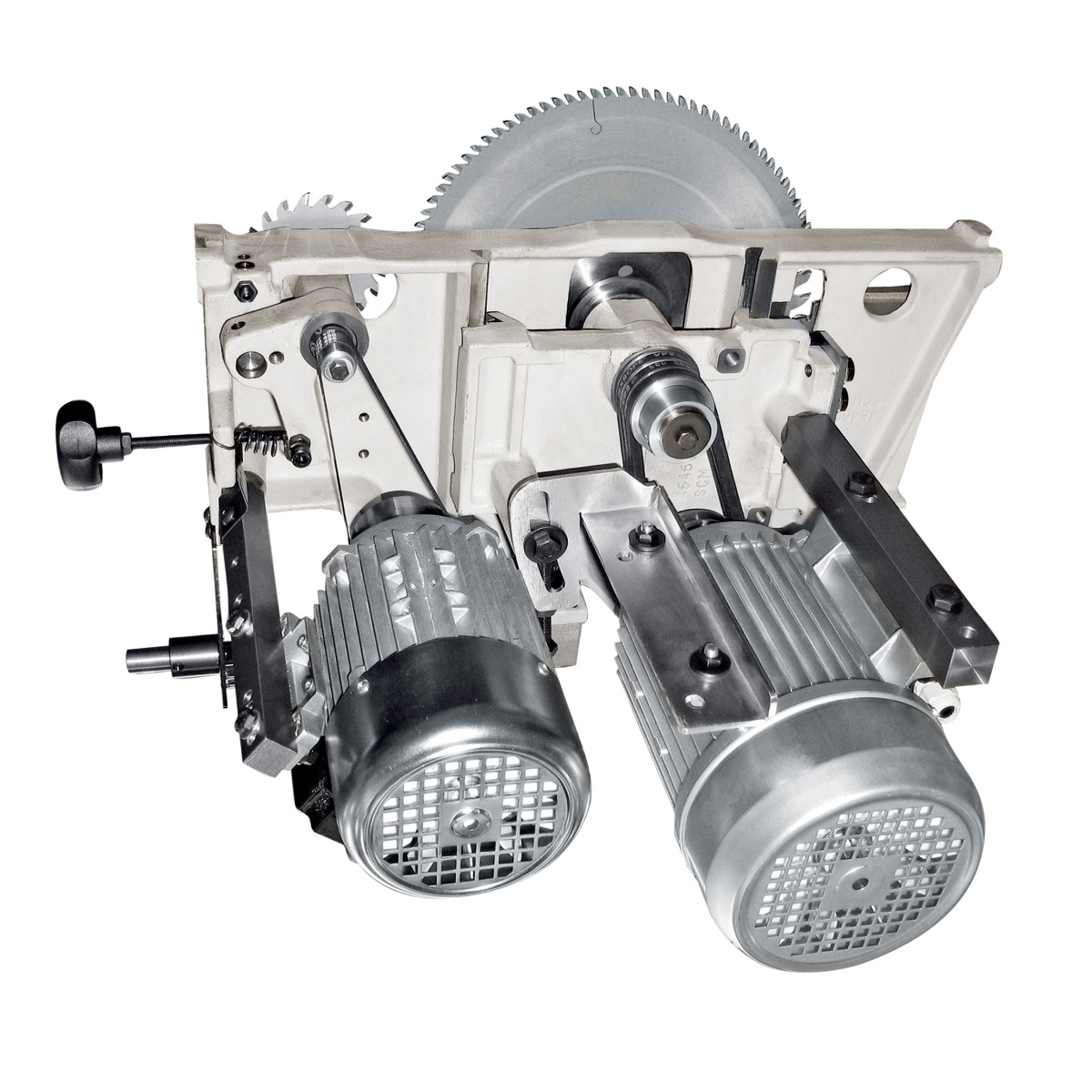

• Grauguss-Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung und Null-Punktschwenkung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
• Mit leistungsstarkem Drehstrom-Motor ausgestattet

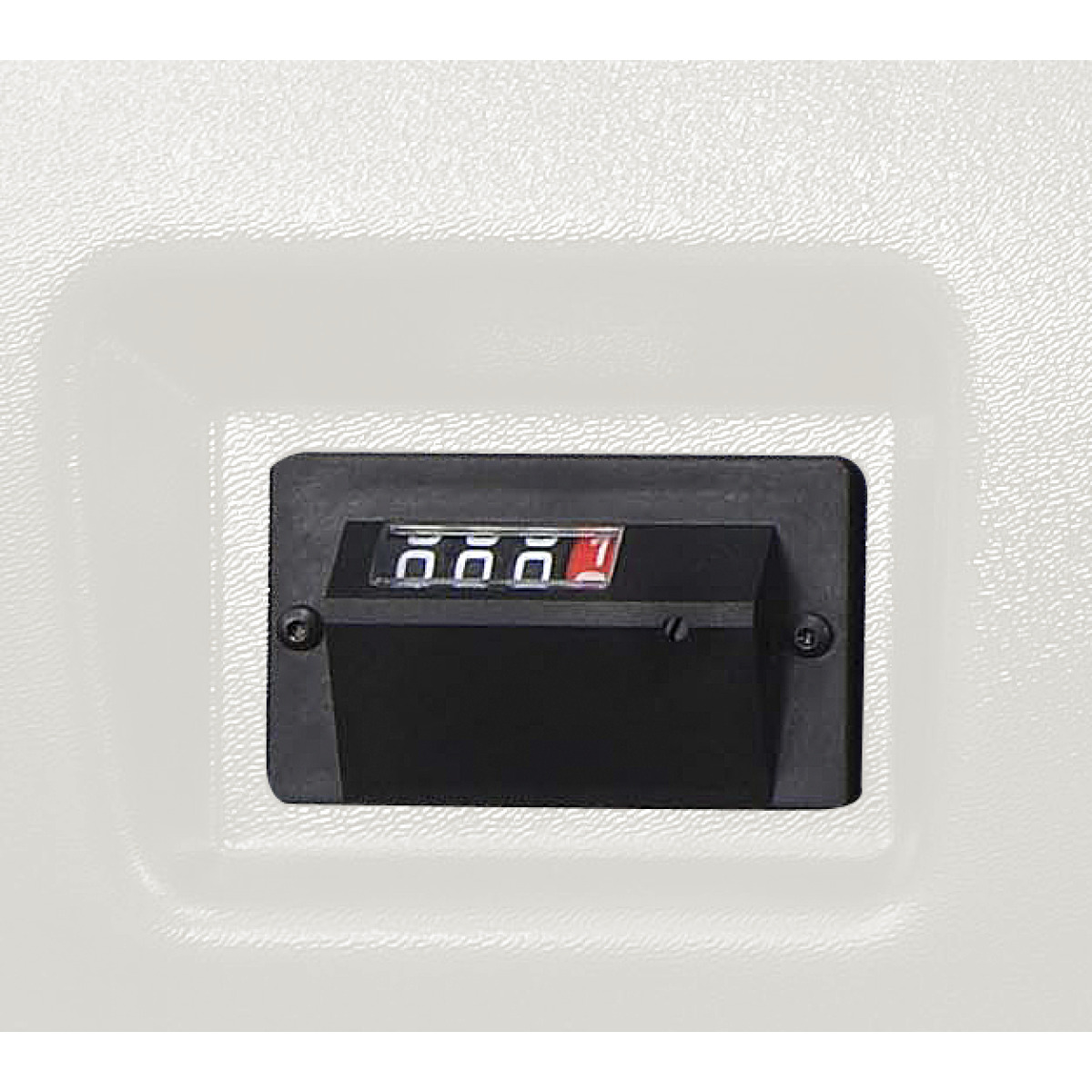

• Sägeblattschwenkung wird an einer Skala am Aggregat angezeigt
• Erleichterte Plattenaufgabe durch großen Besäumrahmen mit Laufrolle
• Winkelverstellbarer Alu-Teleskopanschlag mit zwei Profi-Klappanschlägen

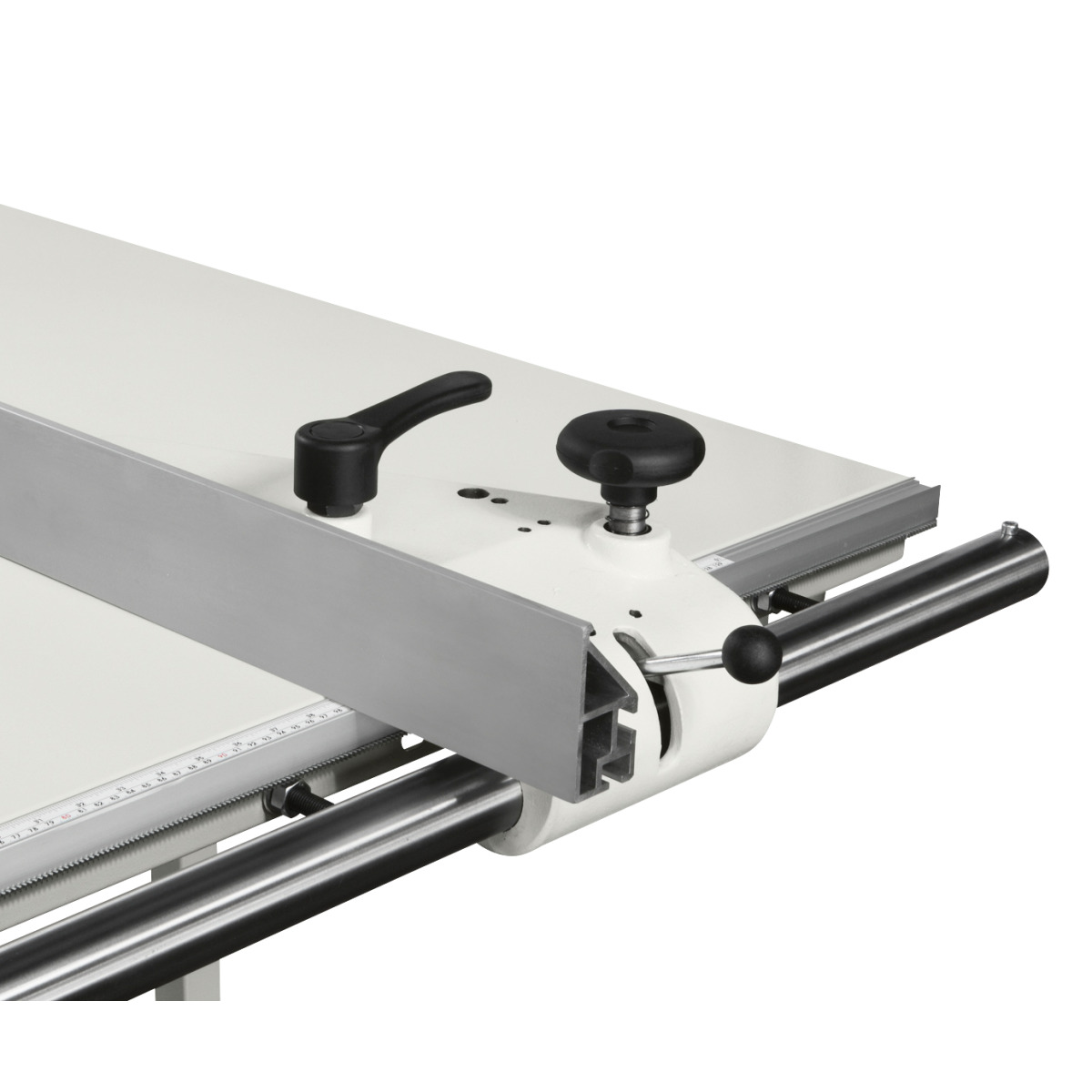

• Parallelanschlag abklappbar, mit Schnellspannung und Feineinstellung
• Serienmäßig mit Tischverbreiterung, Tischverlängerung und Exzenterspanner
• Made in Italy

Technische Daten

• Gewicht (Netto) ca. 454 kg
• Absaugstutzendurchmesser 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 60 mm
• Transportbreite 980 mm
• Maschinenkörper Länge 1620 mm
• Maschinenkörper Breite/Tiefe 840 mm
• Platzbedarf Länge 5335 mm
• Platzbedarf Breite/Tiefe 4410 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
• Arbeitsbereich Länge 1600 mm
• Arbeitsbereich Breite/Tiefe 2300 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abgabeleistung (Motorleistung) 5,0 kW
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Formatschiebeschlittenlänge 2250 mm
• Formatschiebeschlittenbreite 360 mm
• Formatschiebeschlittenhöhe 142 mm
• Tischlänge 840 mm
• Tischbreite 560 mm
• Tischhöhe 900 mm
• Schnittbreite mit Parallelanschlag 900 mm
• Max. Ablängbreite links vom Sägeblatt 3200 mm
• Besäumlänge 2310 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe 90° 100 mm
• Max. Schnitthöhe 45° 70 mm
• Erläuterung max. Schnitthöhe Unabhängig vom Vorritzer
• Durchmesser Sägeblatt 315 mm
• Erläuterung Durchmesser Sägeblatt Unabhängig vom Vorritzer
• Drehzahl Sägeblatt 3800 min¯¹
• Durchmesser Vorritzsägeblatt 100 mm
• Drehzahl Vorritzsägeblatt 8000 min¯¹

Ausstattung

• Eloxierter Aluminium-Formatschiebeschlitten
• Griff für Schiebeschlitten
• Materialrolle am Besäumrahmen
• Säge-Parallelanschlag mit Rundstangenführung
• Anschläge Zwei Profiklappanschläge
• Besäumschuh
• Exzenterspanner
• Tischverbreiterung
• Tischverlängerung

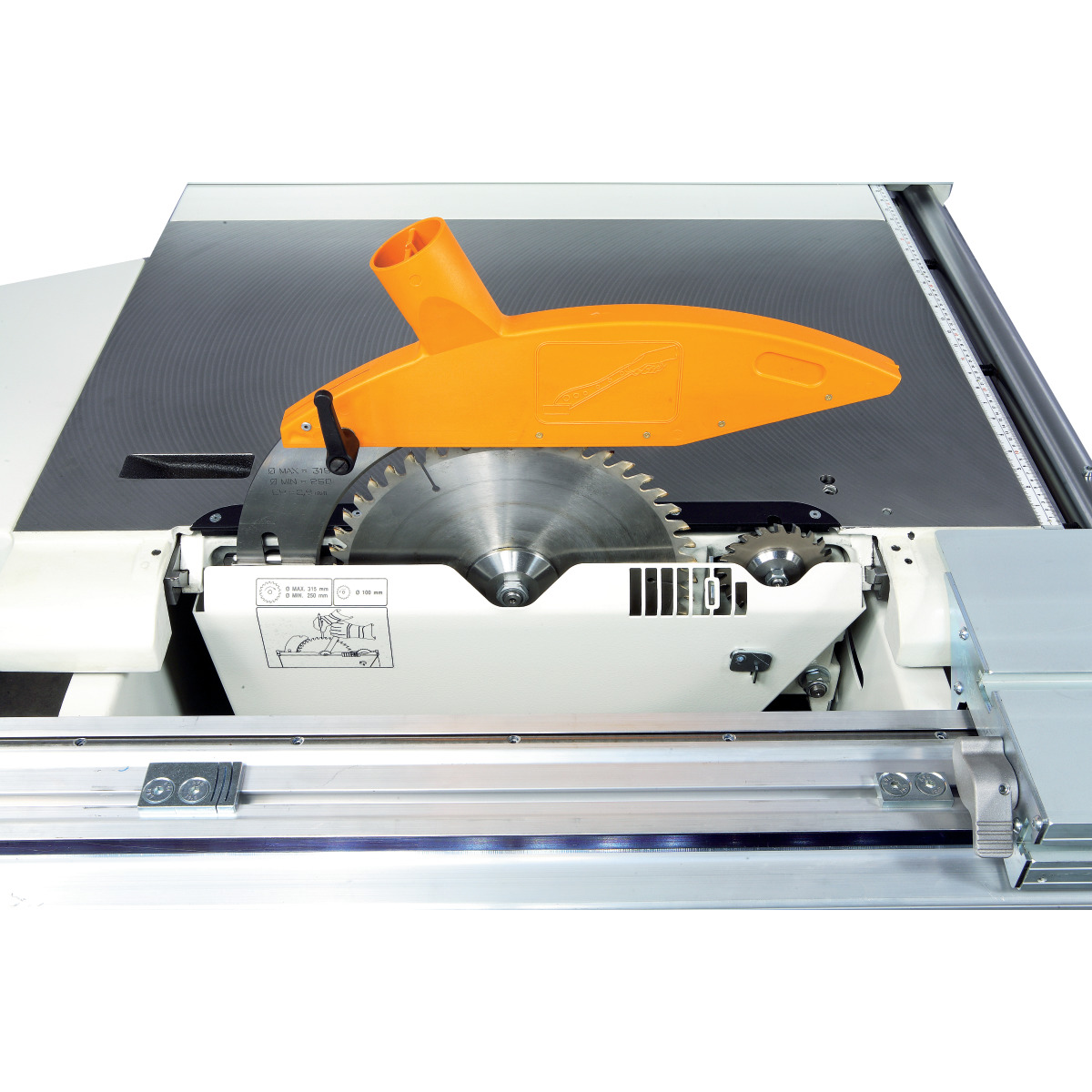

• Sägeblattschutzhaube
