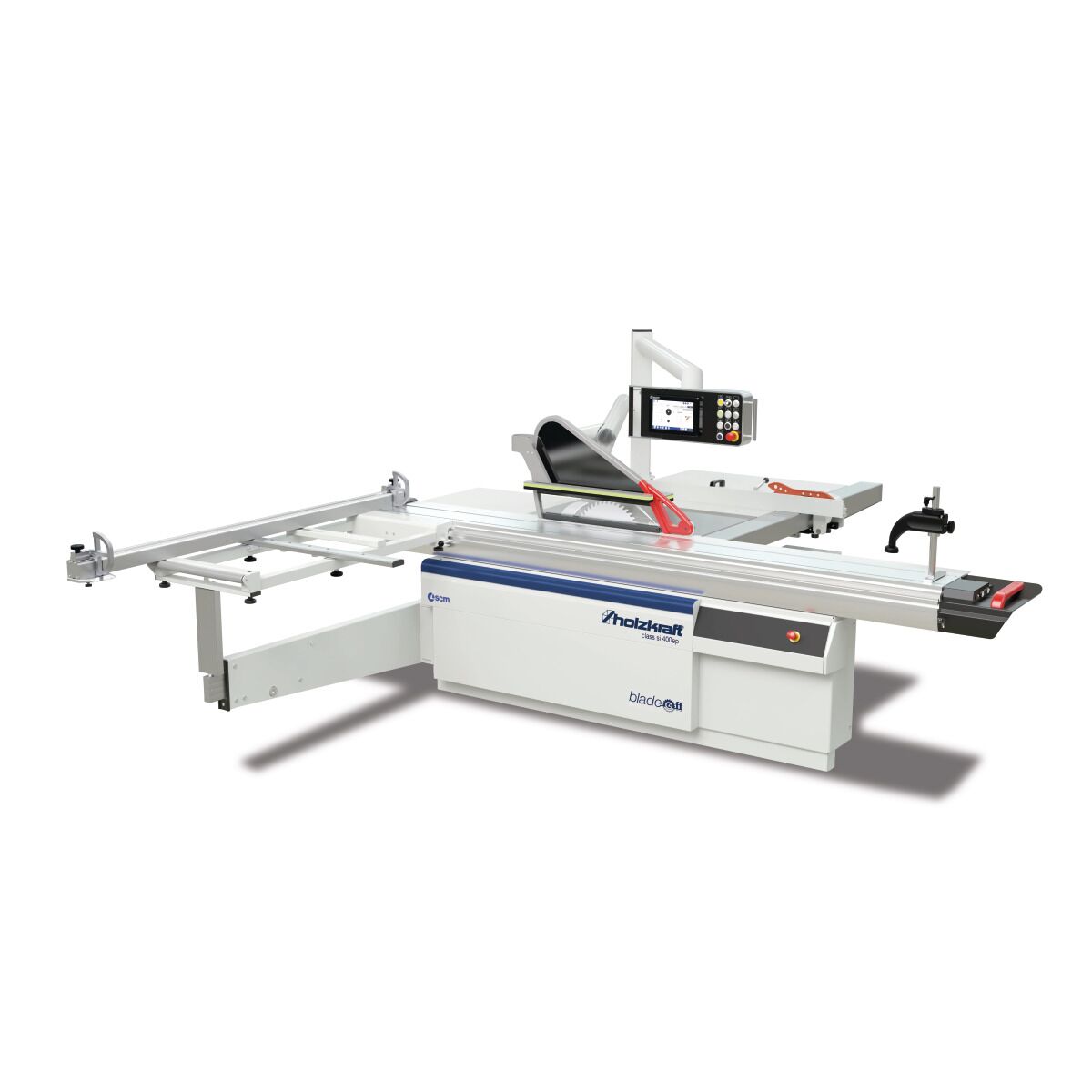

Formatkreissäge class si 400ep BLADE OFF

Formatkreissäge class si 400ep BLADE OFF

• Das BLADE OFF System erkennt mögliche Gefahrensituationen vorzeitig und verhindert sie, indem das Sägeblatt in einem Bruchteil einer Sekunde im Maschinentisch verschwindet
• Mit Hilfe von Sensoren ist das System in der Lage, zwischen Werkstück und Bediener zu unterscheiden

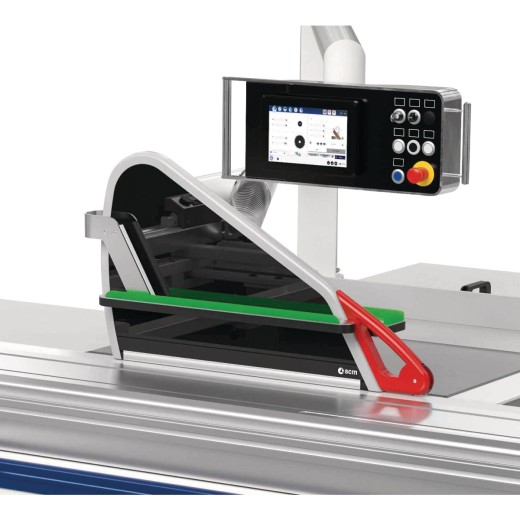

• Eine LED Leuchte in der Sägeblattschutzhaube zeigt mit einem grünen Licht an, ob das Schutzsystem aktiv ist

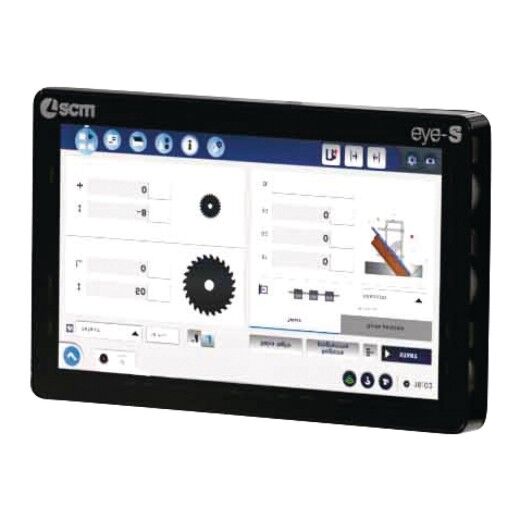

• Steuerung über 10“ eye-S Bedienkonsole
• Verbindung mit “SCM Thundercut” (Optimierer/Ablaufsteuerung App) möglich
• Parallelanschlag elektrisch verstellbar
• Start / Stopp-Tasten für Haupt- und Vorritzsägeblatt im Schiebeschlitten integriert

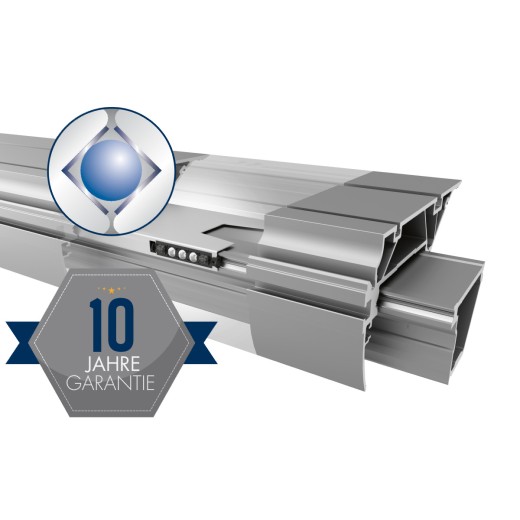

• Spezielle Führungen und ein innovativer Bogenschliff ermöglichen eine vierfach höhere Tragfähigkeit des Besäumwagens
• Kugelgelagerter Teleskoparm sorgt für mehr Stabilität und eine leichtgängigere Führung des Werkstücks

Technische Daten

• Länge (Produkt) ca. 7250 mm
• Breite/Tiefe (Produkt) ca. 4460 mm
• Höhe (Produkt) ca. 1770 mm
• Gewicht (Netto) ca. 1314 kg
• Absaugstutzendurchmesser 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 100 mm
• Platzbedarf Länge 7250 mm
• Platzbedarf Breite/Tiefe 4224 mm
• Platzbedarf Höhe 1766 mm
• Erläuterung Platzbedarf – Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen
• Arbeitsbereich Länge 2850 vorne / hinten mm
• Arbeitsbereich Breite/Tiefe 1400 links / 500 rechts mm
• Erläuterung Arbeitsbereich – Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Leistung Vorritzmotor 1,3 kW
• Abgabeleistung (Motorleistung) 9,0 kW
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Formatschiebeschlittenlänge 3200 mm
• Formatschiebeschlittenbreite 360 mm
• Tischlänge 1040 mm
• Tischbreite 630 mm
• Schnittbreite mit Parallelanschlag 1500 mm
• Max. Ablängbreite links vom Sägeblatt 3200 mm
• Besäumlänge 3200 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe 90° 120 mm
• Max. Schnitthöhe 45° 89 mm
• Erläuterung max. Schnitthöhe – mit 400mm Sägeblatt
• Durchmesser Sägeblatt max. 400 mm
• Durchmesser Sägeblatt min. 300 mm
• Drehzahl Sägeblatt 3000 – 5000 min¯¹
• Durchmesser Vorritzsägeblatt 120 mm
• Drehzahl Vorritzsägeblatt 8500 min¯¹

Ausstattung

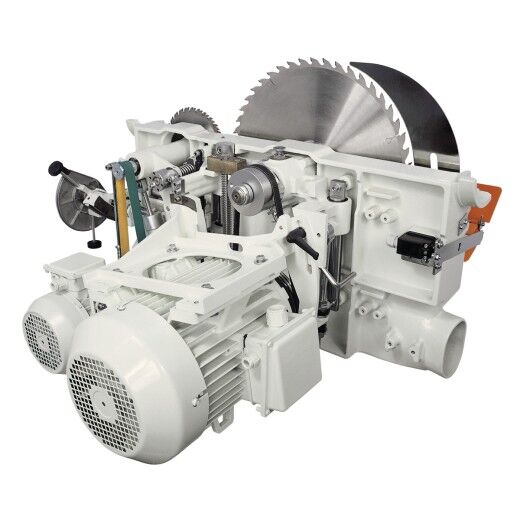

• Vorritzaggregat mit separatem Vorritzmotor
• Eloxierter Aluminium-Formatschiebeschlitten
• Ein-/Aus-Schalter am Schiebeschlitten für Motoren des Haupt-und Vorritzsägeblatts
• Besäumrahmen mit winkelverstellbarem Aluminium-Teleskopanschlag
• Materialrolle am Besäumrahmen

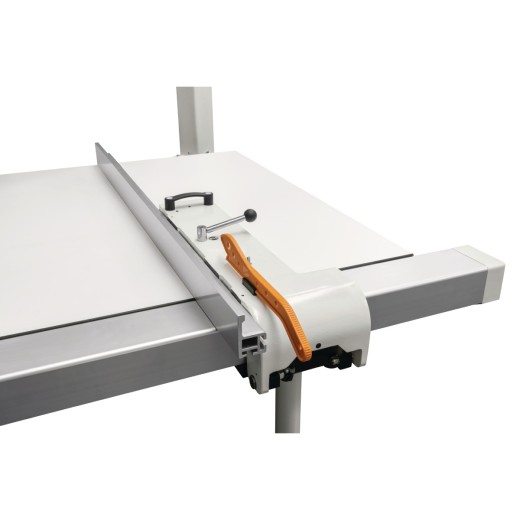

• Säge-Parallelanschlag motorisch, über Bedienpanel
• Anschläge Profiklappanschläge
• Exzenterspanner
• Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag
• Schwenkbares Bedienpanel oben
• Tischverbreiterung
• Tischverlängerung
• Sägeblattpendelschutz
