HSG-Flächenschleifmaschinen sind für das Feinschleifen (Finishen) von Metalloberflächen konzipiert. Sie ermöglichen die präzise Fertigung von toleranzhaltigen Dicht-, Lauf- und Passungsflächen.
Hohe Schleifqualität und Genauigkeit
Das Feinschleifen erfordert einen vibrationsarmen Schleifvorgang mit hoher Rundlaufgenauigkeit. MSG- und HSG-Modelle sind daher auf einem schweren Gusseisensockel aufgebaut. Die Schleifspindel läuft in hochwertigen Präzisionslagern. Die Schleifscheibe ist mit einer Abziehvorrichtung direkt an der Maschine nachschärfbar. Ein Auswuchtstand gehört mit zum Lieferumfang. Alle Modelle sind mit einer Zweiachs-Positionsanzeige von SINO ausgestattet. Dieses Messsystem (Anzeigegenauigkeit 0,001 mm) ermöglicht die präzise Zustellung des Schleifkopfes und des Schleiftisches und bietet eine hervorragende Produktionsleistung auch im Manuellbetrieb. Bei AL- und ALV-Modellen sorgt eine automatische Zentralschmierung mit Schmierdruckpumpe für konstanten Leichtlauf auf allen Führungsbahnen und Leitspindeln.
Optimales Handling
Rasches Spannen, Lösen und Entmagnetisieren der Werkstücke – die Elektromagnet-Spannplatte als Kernstück der Maschine erleichtert das Werkstückhandling, ist äußerst zeitsparend und bietet bei Serienfertigung höchstmögliche Durchsatzleistung und Wiederholgenauigkeit.

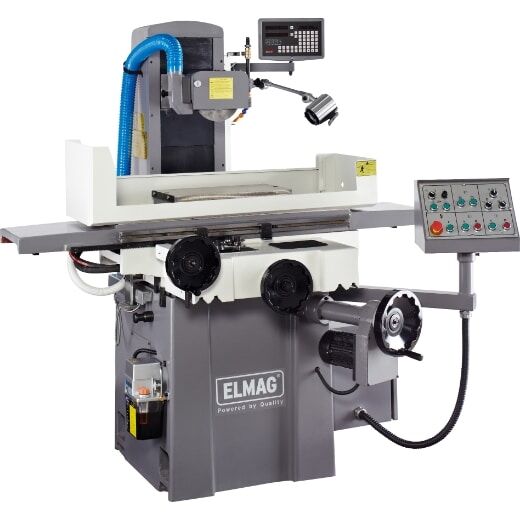

HSG 400/800 AL – 5.500 W
Extra schwere, halbautomatische Flächenschleifmaschine.
Serienausstattung
HSG Flächenschleifmaschine
Elektromagnet-Spannplatte
Entmagnetisierungsfunktion
Schleiftisch-Spritzschutz
SINO Zweiachs-Positionsanzeige
Schleiftisch-Handrad Längsantrieb
Schleiftisch-Handrad Querzustellung
Schleifkopf-Handrad Vertikalzustellung
Automatischer Längsantrieb hydraulisch
Eilgangsantrieb quer – Tippbetrieb
Automatische Querzustellung, stufenlos
Eilgangsantrieb vertikal – Tippbetrieb
Digitalzähler Vertikalzustellung
Digitalzähler Schleifdurchgänge

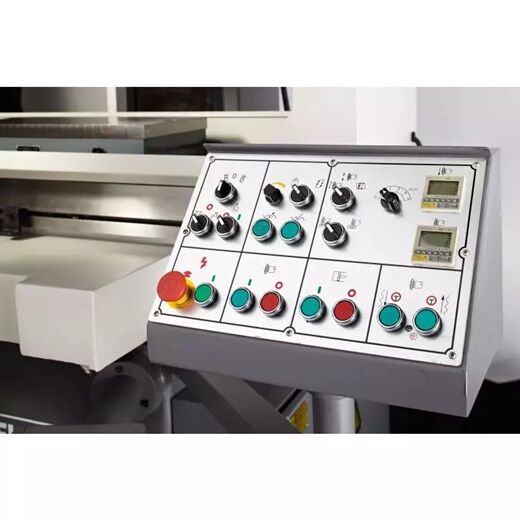

Steuerpanel schwenkbar

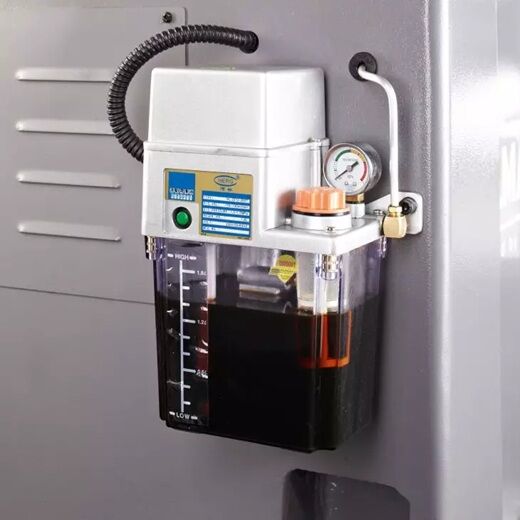

Automatische Zentralschmierung mit Ölfüllung
Hydraulikaggregat mit Ölfüllung
Halogen-Arbeitslampe

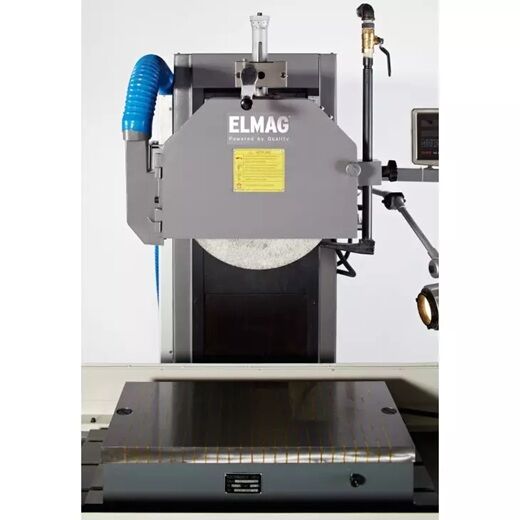

Schleifscheibe und Schleifscheibenflansch
Abziehvorrichtung mit Feinzustellung
Schleifscheibenschutz mit Endausschalter
Schleifscheiben-Auswuchtstand
Werkzeug/Betriebsanleitung/CE
Sonderzubehör (Optional)
Kühlmittelpumpe und Absaugeinrichtung
Kühlmittelreinigungsanlage magnetisch
Schleifscheibe 200x13x31,75 mm
Schleifscheibe 200x20x31,75 mm
Schleifscheibe 350x40x127 mm
Details
Superkräftiger Spindelantrieb 5.500 W
Hochleistungsmaschine mit hohem Drehmoment, Drehzahl 1.450 UpM
Schleifscheibe 350x40x127 mm
Werkstückgröße 800x400x400 mm
Längsantrieb stufenlos 7-25 m/min
Querzustellung stufenlos 0,1-8 mm
Digitalzähler für automatische Vertikalzustellung und Schleifdurchgänge
Automatische Rückstellung des Schleifkopfs nach Bearbeitungsende
Technische Daten
Werkstück- / Schleiftischbreite max. 400 mm
Werkstück- / Schleiftischlänge max. 800 mm
Werkstückhöhe max. 400 mm
Schleifscheibendurchmesser außen: 350 mm / innen: 127 mm
Schleifscheibenbreite 40 mm
Schleifscheibendrehzahl 1450 UpM
Schleifgeschwindigkeit (max. zulässig) 27 (32) m/s
