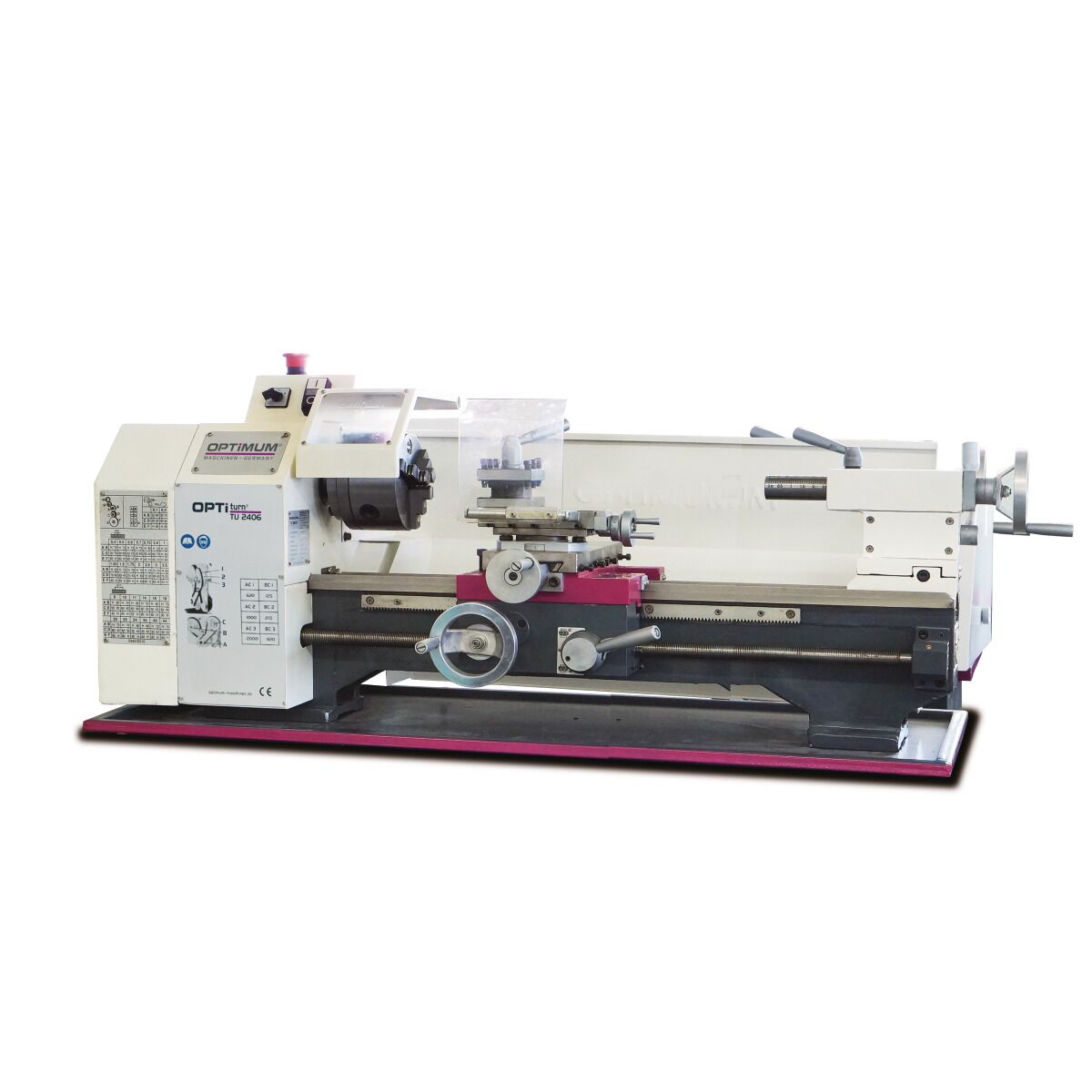

Drehmaschine OPTIturn TU 2406 (230 V)

Drehmaschine OPTIturn TU 2406 (230 V)

• Präzise Verarbeitung

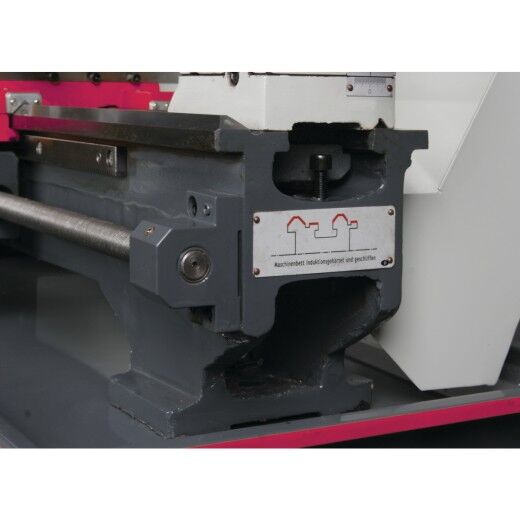

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rollgewalzte Trapezspindeln
• Leitspindel in zwei Sinterlagern gelagert
• Zwei Kegelrollenlager in P5 Qualität
• Präzise gearbeiteter Schlitten
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Rundlaufgenauigkeit – Drehfutter besser als 0,05 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen

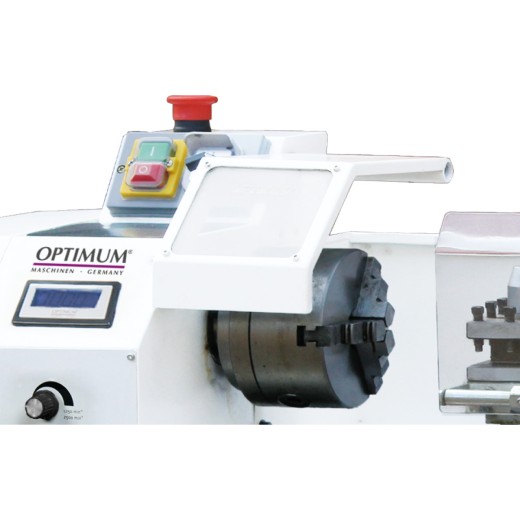

• Rechts-/Linkslauf im Bedienfeld schaltbar
• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Not-Halt-Schlagschalter
• Drucklager
• Umfangreiches Zubehör
• Dreibacken-Drehfutter im Standardlieferumfang
• Wertbeständig

Technische Daten

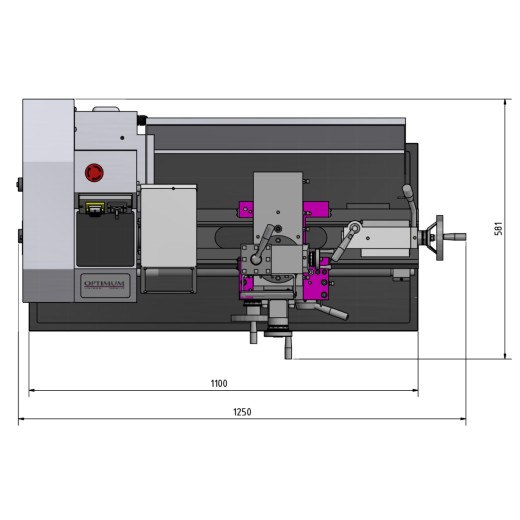

• Länge (Produkt) ca. 1250 mm
• Breite/Tiefe (Produkt) ca. 594 mm

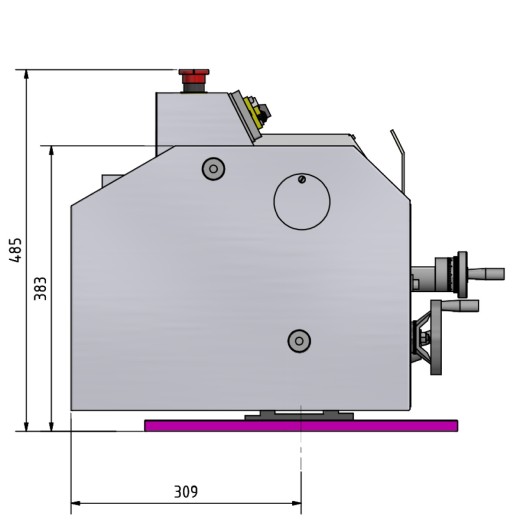

• Höhe (Produkt) ca. 484 mm
• Gewicht (Netto) ca. 127 kg
• Spitzenhöhe 125 mm
• Spitzenweite 550 mm
• Umlaufdurchmesser über Maschinenbett 250 mm
• Umlaufdurchmesser über Planschlitten 148 mm
• Bettbreite 133 mm
• Anzahl der Drehzahlbereiche 6
• Drehzahlbereich 125 – 2000 min¯¹
• Leistung Antriebsmotor 0,75 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz
• Spindelaufnahme zylindrisch Ø 52 mm
• Spindelbohrung 21 mm
• Stahlhalter Aufnahmehöhe max. 12 mm
• Spindelkonus MK 3
• Reitstockaufnahme MK 2
• Reitstock Pinolenhub 60 mm
• Steigung Metrisch 0,4 – 3,5 mm/U
• Anzahl der Steigungen Metrisch 14
• Steigung Zoll 44 – 10Gg/1″
• Anzahl der Steigungen Zoll 12
• Verfahrweg Oberschlitten 75 mm
• Verfahrweg Planschlitten 120 mm
• Verfahrweg Bettschlitten 550 mm

Lieferumfang

• Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
• Feste Zentrierspitze MK 2 und MK 3
• Spritzwand
• Spänewanne
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Bedienwerkzeug
