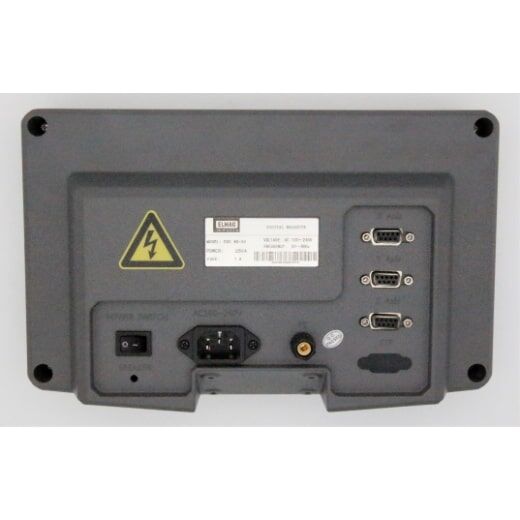

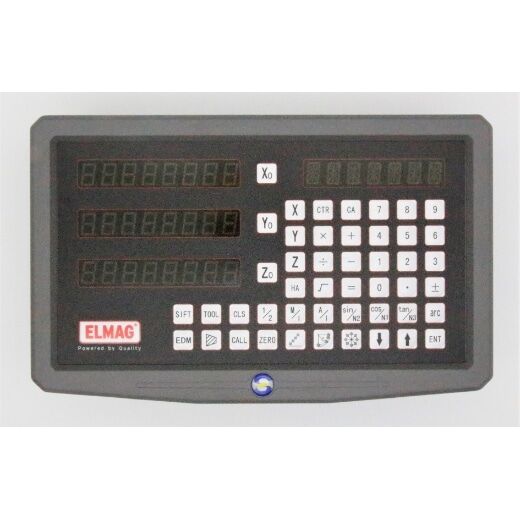

Display kompl. mit Halterung

Display kompl. mit Halterung

Erfahrene Maschinenbauer, Dreh- und Schleiffachkräfte wollen Sie nicht mehr missen, ihre SINO:

• Hächste Präzision und Fertigungssicherheit, effektiv höhere Arbeits- und Wiederholgenauigkeit
• Praktisch keine Ausschussquote
• Einfache Bedienung, dadurch Zeitersparnis und deutliche Produktivitätssteigerung
• Sehr gut lesbare Display-Anzeige
• Übersichtliche Tastatur, dichte Membran-Berührungstaster
• Modernste Elektronik: 16-Bit CPLD / 16-Bit CPU / EIA422A-Linedriver für rasche Signalverarbeitung – besser als TTl
• Kompaktes, robustes Metallgehäuse
• Mit Schwenkarmhalterung für Maschinen- oder Wandanbau
• CE-konform, DIN ISO 9001

Digitale Positionsanzeige SINO für 3 Achsen

• Nachrüst-Sets von Drehmaschinen mit einer Spitzenweite von 1.000 / 1.500 / 2.000 / 3.000 mm bzw. für MFB 45 GLH / MFB 50 L
• SINO SDS6-3V für drei Achsen
• Schwenkarmhalterung zum Maschinen- oder Wandanbau
• Mit allen erforderlichen Glasmessstäben und Montagematerial

Details

• SINO SDS6-3V-Funktionen (höhere Messgenauigkeit auf Anfrage)
• 200 Werkzeug-Speicherplätze
• Werkzeugdurchmesser-Kompensation
• Achsenauswahl und -anzeige X / Y / Z
• Koordinatenwahl absolut und inkremental abs./inc.
• Referenzpunkt / Nullpunktfindung X / Y / Z
• Echtes drittes Anzeigesegment:Segment 1 zeig X, Segment 2 zeigt wahlweise Zoder Z + Zo verrechnet, Segment 3 zeigt nur Zo
• Wertehalbierung zur Mittenbestimmung / Schalten zwischen Radius und Durchmesser
• Wertverdoppelung zur Durchmesseranzeige
• Kegelberechnung
• Werteanzeige metrisch oder Zoll
• Meldungsanzeige
• Bogenberechnung innen und außen für Rundungen
• Lochreihen- und Lochkreisfunktion
• Taschenfräsfunktion
• Vollständige Rechnerfunktion inkl. Winkelfunktionen
• Save-Funktion: Bei Ausschalten der Positionsanzeige oder Stromausfall werden die zuletzt angezeigten Werte gespeichert und nach dem Einschalten wieder angezeigt
• Sleep-Funktion: Zuletzt angezeigte Werte bleiben gespeichert, falls Maschinenachsen bei ausgeschalteter Maschine verstellt werden
• Schleifmaschinen: Frequenzfilter gegen Flackern der Anzeige

Technische Daten

• Netzanschluss: 80 – 260/50V/Hz
• Leistungsaufnahme: 20000W
• Eingangsfrequenz max.: 5MHz
• Arbeitstemperatur: 0 – 45°C
• Breite: 315mm
• Höhe: 195mm
