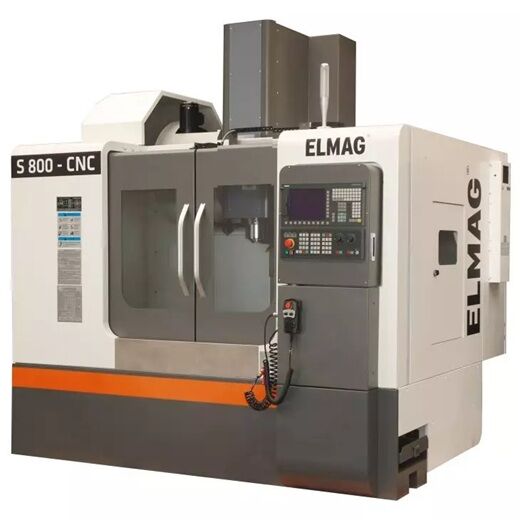

CNC Bearbeitungszentrum 3-Achsen Mod. S850-CNC

CNC Bearbeitungszentrum 3-Achsen Mod. S850-CNC

• Panelbasierte Kompakt-CNC-Steuerung
• Bis zu 5 Achsen/Spindel
• 7,5′ Farbdisplay
• CNC-Anwenderspeicher bis zu 1 MB
• 4 interpolierende Achsen
• 64 Werkzeugspeicherplätze

Hohe Qualitätsstandards

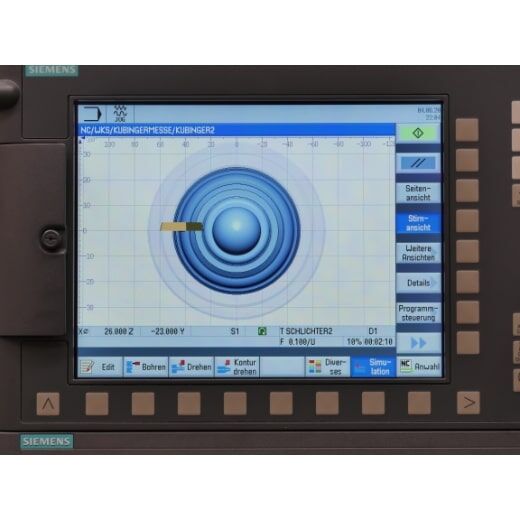

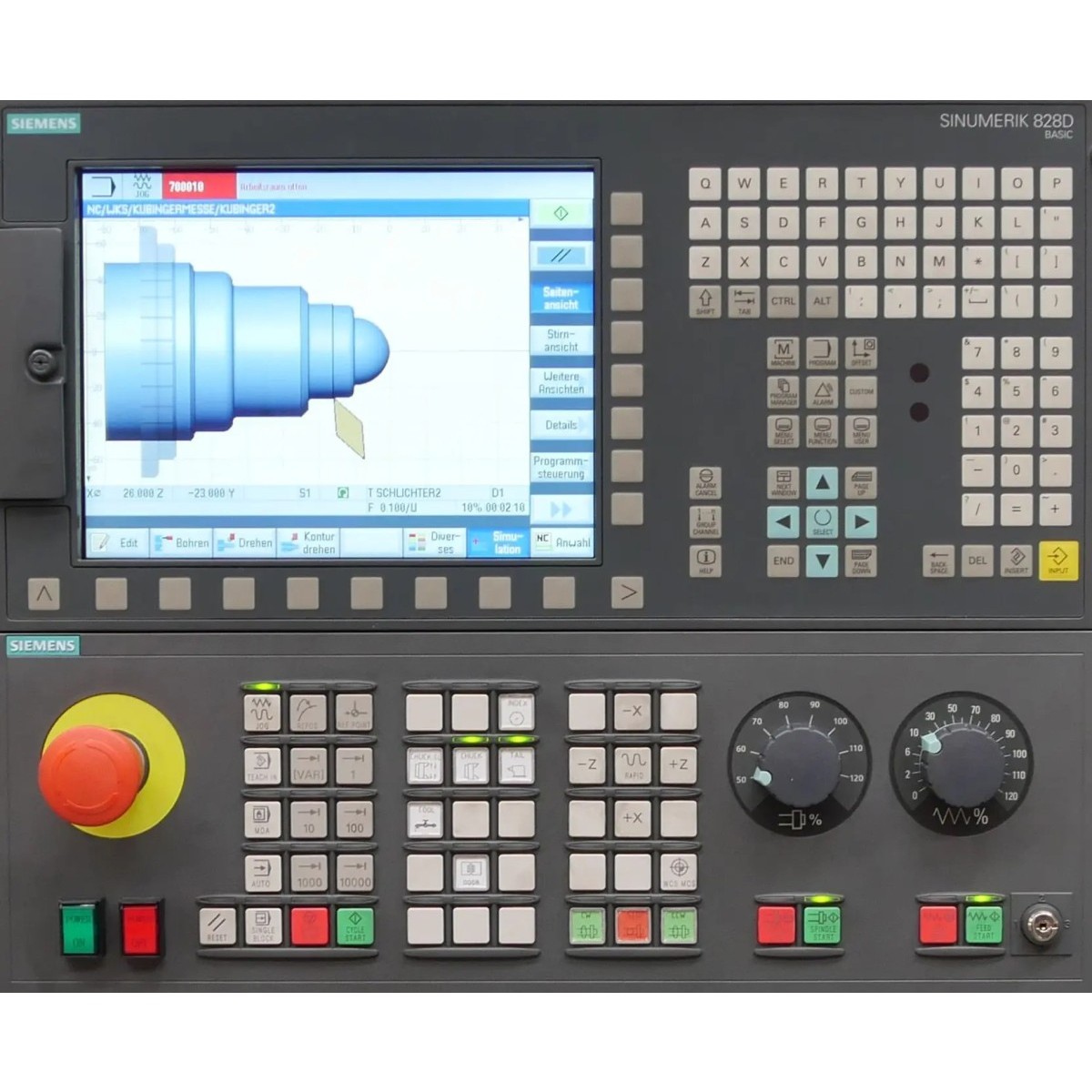

Die SINUMERIK 828D bringt Schwung in die Zerspanungstechnik, CNC-Technik vom Technologieführer, gepaart mit einem revolutionären Bedienkonzept, machen die SINUMERIK 828D ADVANCED perfekt für den Einstieg in die CNC-Welt! Dank eines panelbasierten CNC-Designs mit wenig Schnittstellen und einer Bedientafel in der Schutzklasse IP 65 sind die SINUMERIK 828 Steuerungen perfekt für den Einsatz unter rauen Umgebungen vorbereitet.

Optimiert für einfache Fräsanwendungen

Dank technologiespezifischer Ausprägungen sind die SINUMERIK 828 Steuerungen perfekt für‘s Fräsen vorkonfiguriert. Mit dem neuartigen, integrierten startGUIDE ist die SINUMERIK 828 der optimale Partner für den modernen CNC-Techniker. Dabei wird neben der CNC-Bedienung und Programmierung auch die Inbetriebnahme grafisch interaktiv erklärt.

Optional erhältlich

• Sinutrain-Desktop-Lizenzen für Schulen, Lehrlingsausbildung und Ausbildungsstätten
• Sinutrain-Klassenraum-Lizenz (18 Plätze) erhältlich
• Programmierhandbücher für Drehen und Fräsen
• Trainingsunterlagen für Shopmill und Shopturn
• FANUC CNC-System
• 16-fach Werkzeugwechsler
• Späneförderer
• 4. Achse (A-Achse)

Serienausstattung

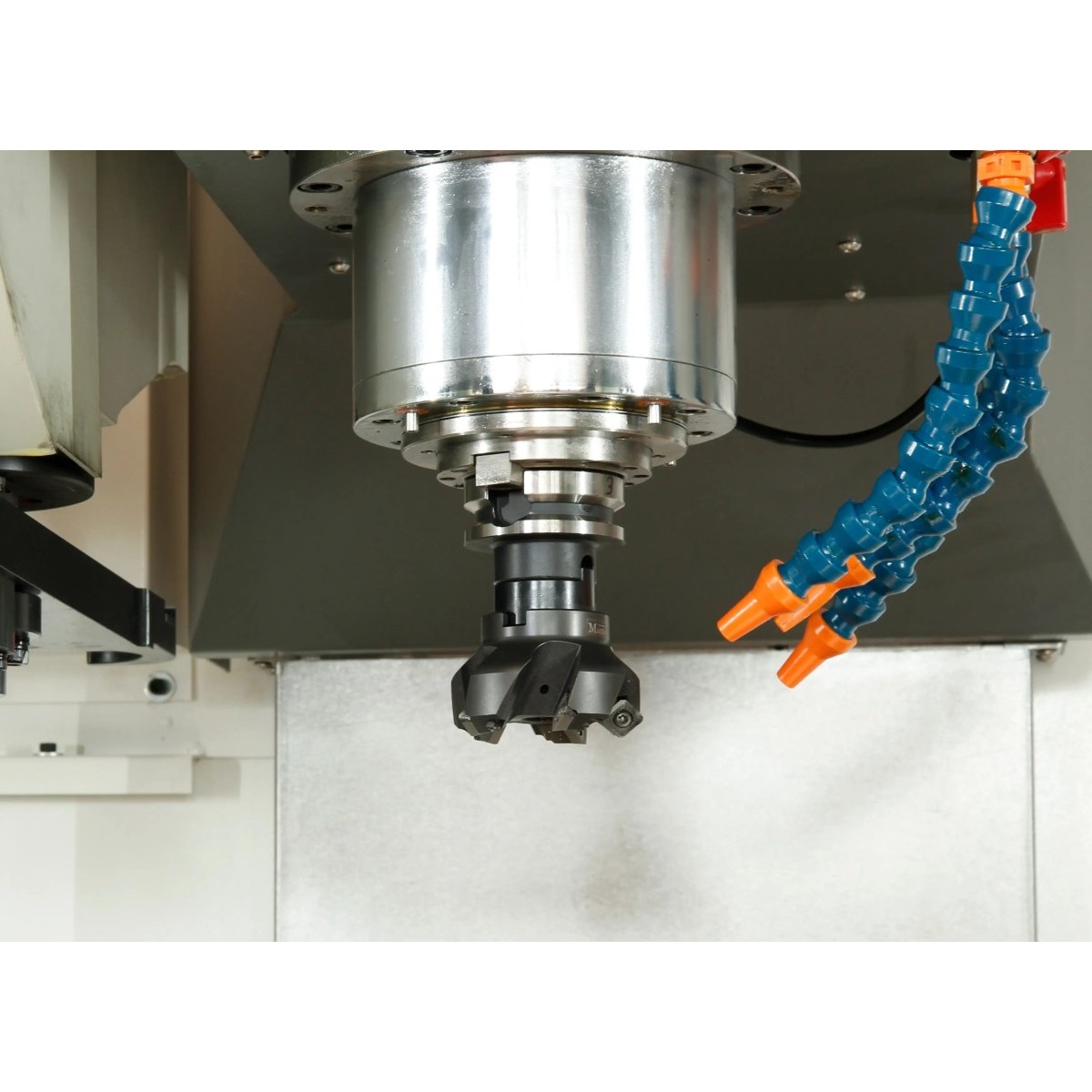

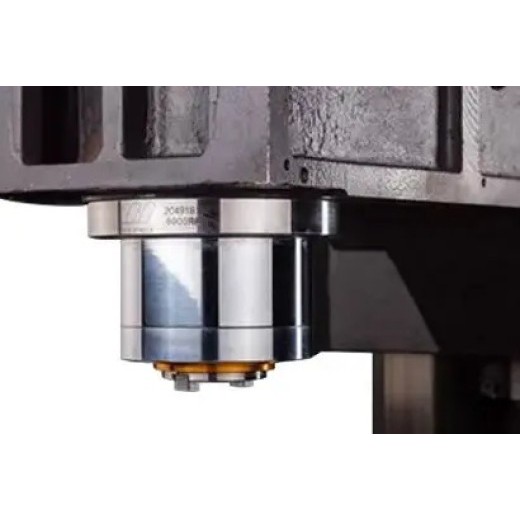

• Taiwanesische Frässpindeln mit 10.000 UpM

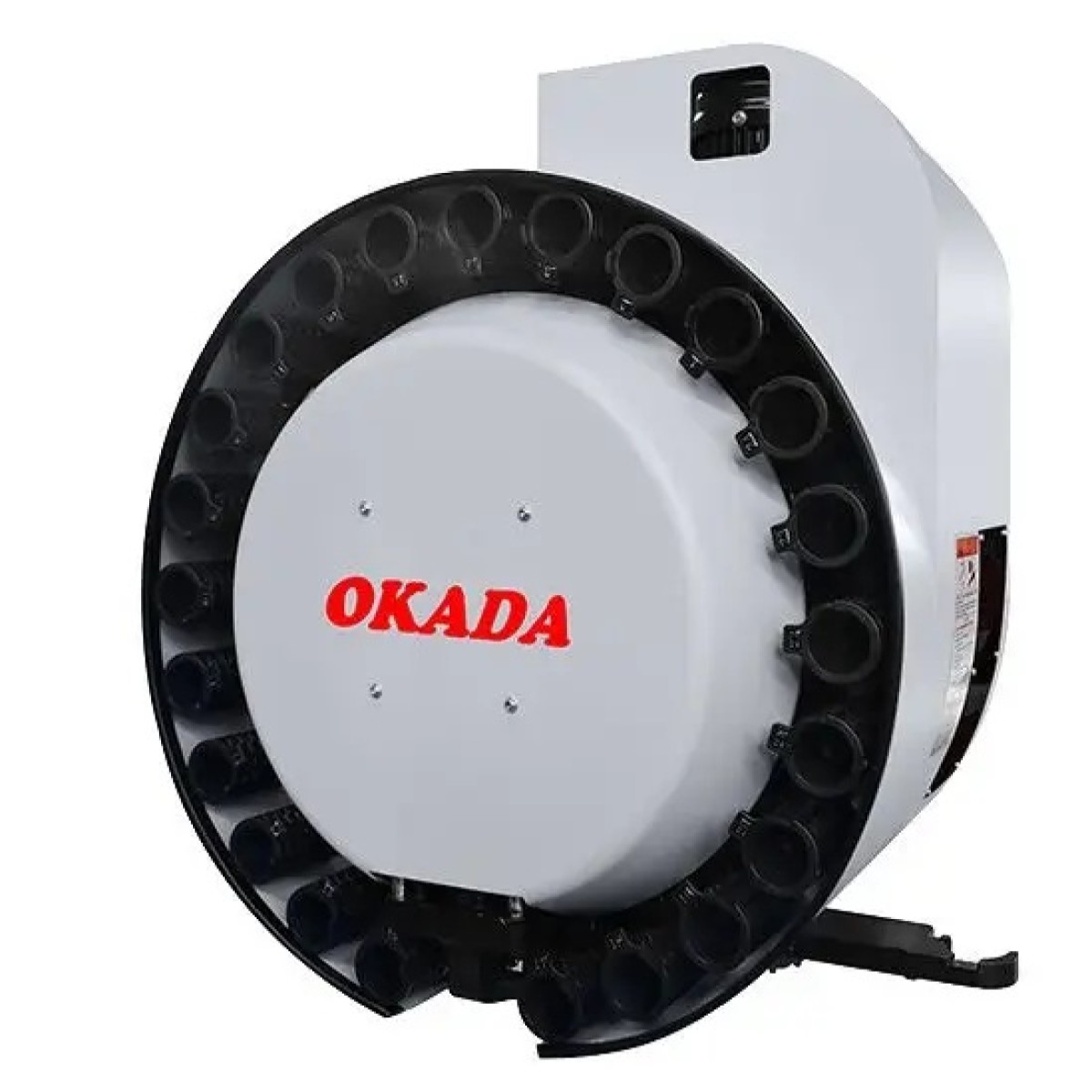

• 24-fach Werkzeugwechsler

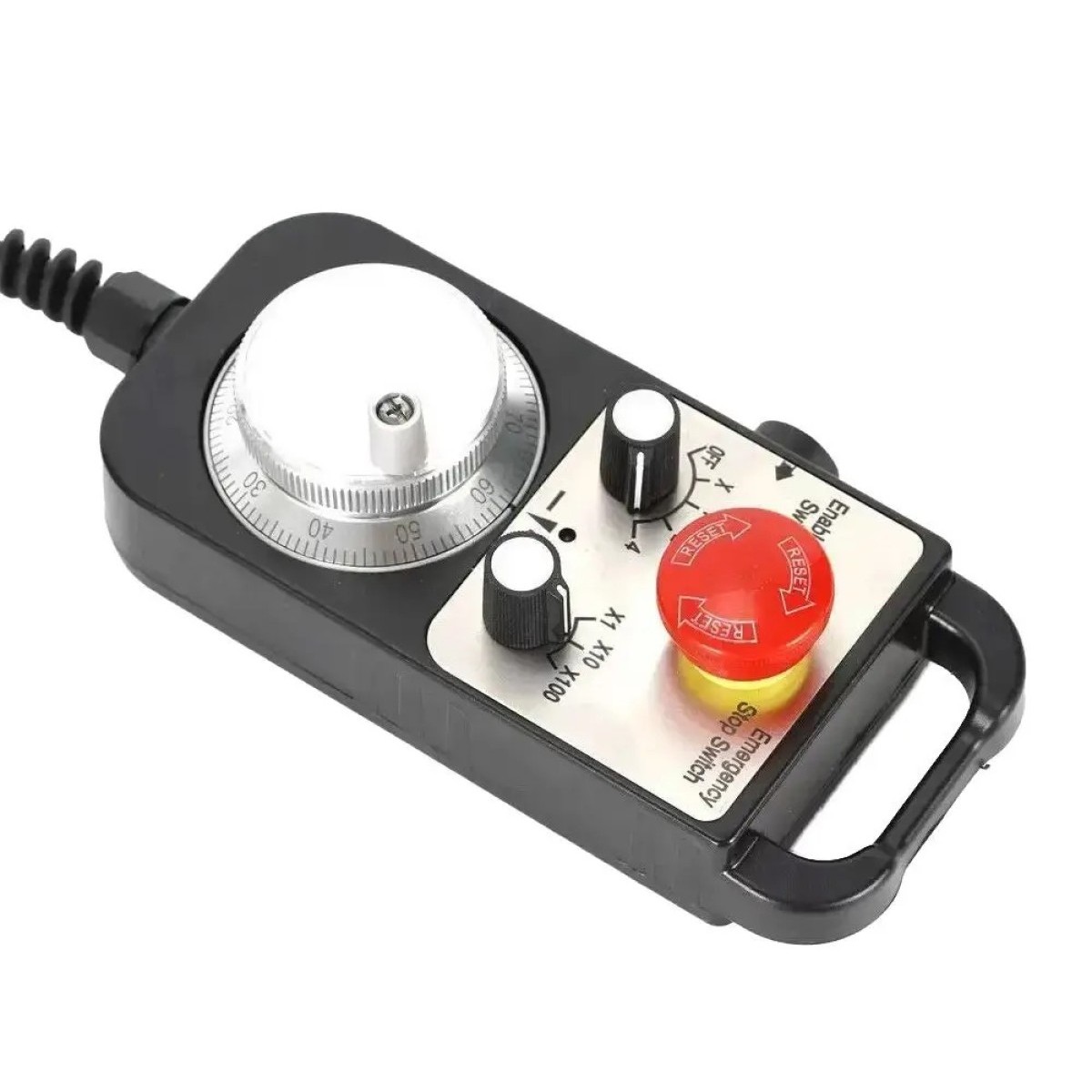

• Elektronisches Handrad für 3 Achsen
• Präzisionskugel-Umlaufspindel

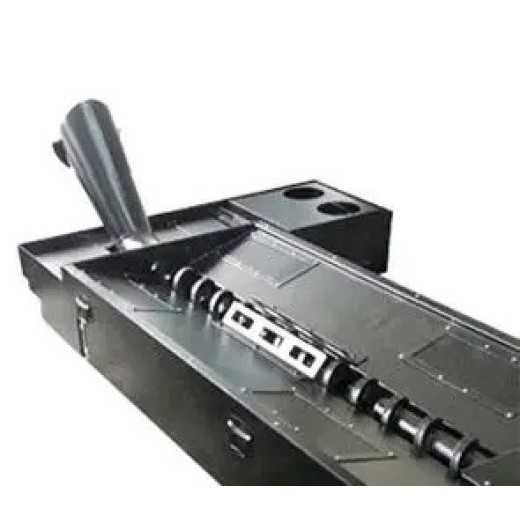

• Schneckenspäneförderer

Sonderzubehör

• Späneförderer – Kettenförderer
• 4. Achse, Rundtisch 250 mm TW
• Renishaw Werkzeugmesssystem 3D
• Renishaw Werkstückmesssystem OMP60
• 10.000 UpM Spindel (12.000) TW inkl. Ölkühlung
• Innenkühlung, Kühlmittel durch Spindel

Details

• Stabiles Gussgestell in Starrbett-Bauweise mit gehärteten und gegenbeschichteten Flachführungen
• Vorgespannte Kugelumlaufspindeln in allen Achsen – angetrieben durch kraftvolle Servomotoren für dynamischen Vorschub
• Mechanischer Gewichtausgleich unterstützt das präzise Positionieren der Z-Achse – Verschleiß von Spindel und Führung wird minimiert
• Die in der Y-Achse enthaltenen Edelstahl-Teleskopabdeckungen schützen Führungen und Kugelumlaufspindeln vor Spänen und Kühlmittel
• Zum schnellen Einrichten der Maschinen und zum manuellen Verfahren verfügen die S-Modelle über ein elektronisches Handrad
• Inkl. 16/24-fach Werkzeugwechsler, pneumatischer Werkzeugklemmung, LED-Arbeitsleuchte, Kühlmitteleinrichtung, automatische Zentralschmierung, Bedienwerkzeug

Technische Daten

• Verfahrweg X-Achse 850 mm
• Verfahrweg Y-Achse 600 mm
• Verfahrweg Z-Achse 600 mm
• Tischabmessungen 1000 x 550 mm
• Tischbelastbarkeit 500 kg
• T-Nuten, Anzahl 5
• T-Nuten, Breite 18 mm
• T-Nuten, Abstand 150 mm
• Pinolenabstand Tisch 100 – 700 mm
• Ausladung 560 mm
• Drehzahlbereich 40 – 8000 UpM
• Spindelaufnahme BT 40
• Eilgang X-Achse 800 mm/s
• Eilgang Y-Achse 800 mm/s
• Eilgang Z-Achse 600 mm/s
• Arbeitsvorschub X-Achse 1-10000 mm/min
• Arbeitsvorschub Y-Achse 1-10000 mm/min
• Arbeitsvorschub Z-Achse 1-10000 mm/min
• Werkzeugmagazin Kapazität 24 Stk.
• Werkzeugwechselzeit 1,55 – 5 sec
• Positioniergenauigkeiten ± 0,005 mm
• Wiederholgenauigkeiten 0,003 mm
• Motorleistung 11000 W
• Netzanschluss 400/50-60 V/Hz
• Abmessungen 2550 x 3000 x 2750 mm
• Gewicht 5000 kg
