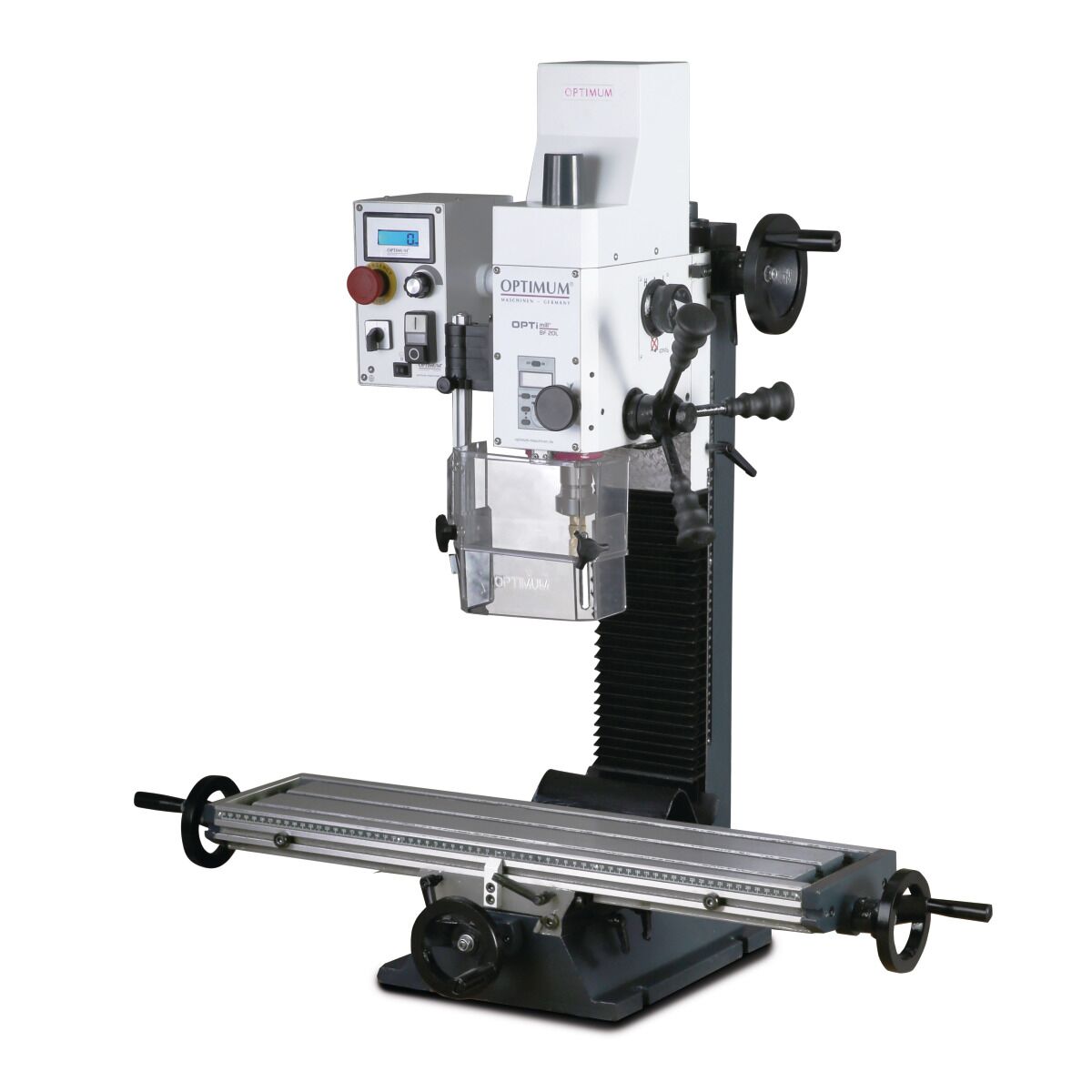

Fräsmaschine auf stabilem Sockel mit Tisch, Handrädern und Schutzhaube am Fräskopf.

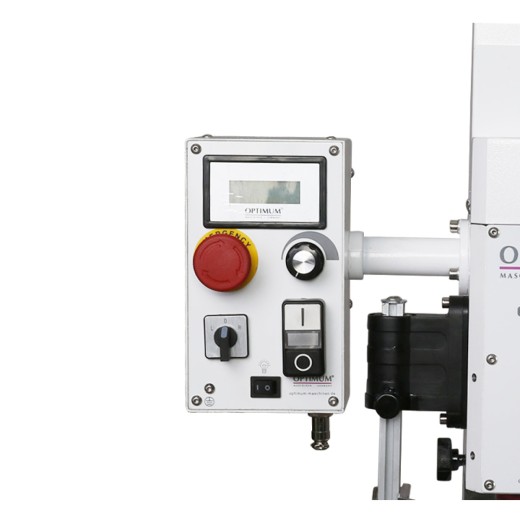

Steuerkasten der Fräsmaschine mit Not-Aus, Drehregler und Digitalanzeige.

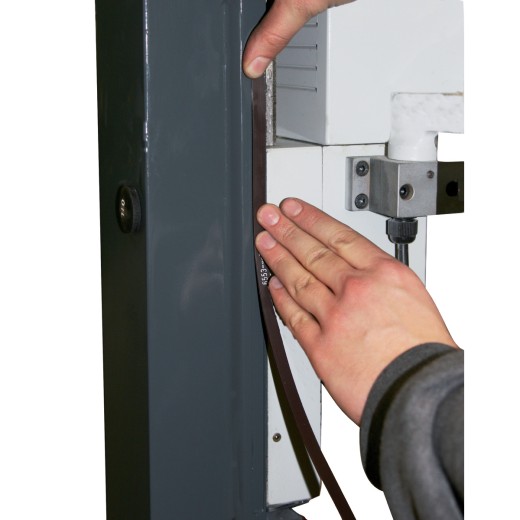

Hände justieren einen Riemen an der Fräsmaschine seitlich.

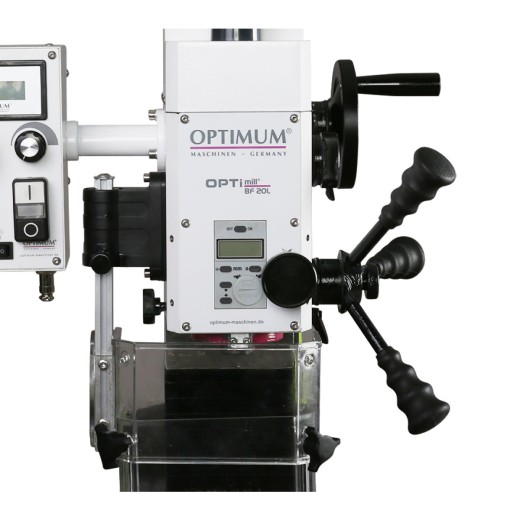

Fräskopf einer Maschine mit Handrädern und Digitalanzeige, Aufschrift „Optimum OPTImill BF 20L“

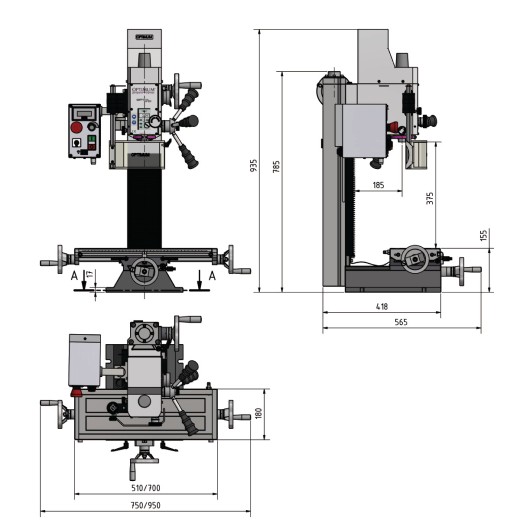

Technische Zeichnung einer Fräsmaschine mit Front-, Seiten- und Draufsicht, Maßen in Millimetern.
Fräsmaschine auf stabilem Sockel mit Tisch, Handrädern und Schutzhaube am Fräskopf.
Steuerkasten der Fräsmaschine mit Not-Aus, Drehregler und Digitalanzeige.
Hände justieren einen Riemen an der Fräsmaschine seitlich.
Fräskopf einer Maschine mit Handrädern und Digitalanzeige, Aufschrift „Optimum OPTImill BF 20L“
Technische Zeichnung einer Fräsmaschine mit Front-, Seiten- und Draufsicht, Maßen in Millimetern.
Ptimum-Logo
,

Bohr-Fräsmaschine OPTImill BF 20LVario

Auf die Wunschliste

Stabile Ausführung mit elektronisch stufenlos regelbarem Antrieb und längerem Kreuztisch

€ 1.860,00

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: ca. 5 - 10 Werktage

Versandkosten Standard (Österreich): € 75,00
Bitte beachten Sie: Die Versandkosten gelten für Österreich. Andere Länder können abweichen.

Bohr-Fräsmaschine OPTImill BF 20LVario

  • Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
  • Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
  • EMV-Filter (zum Schutz empfindlicher Elektronik vor Beeinflussung durch leitungsgebundene Störsignale Klasse B)
  • Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
  • Präzise verarbeitet
  • Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
  • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
  • Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
  • Sicherheitselektrik in 24 Volt-Ausführung
  • Faltenbalg als Führungsschutz
  • Rechts/Linkslauf
  • Bohr-Fräskopf um ± 900 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
  • Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

Technische Details

  • Länge (Produkt) ca. 945 mm
  • Breite/Tiefe (Produkt) ca. 565 mm
  • Höhe (Produkt) ca. 935 mm
  • Gewicht (Netto) ca. 112 kg
  • Messerkopfgröße max. 63 mm
  • Schaftfräsergröße max. 20 mm
  • Bohrleistung Stahl (S235JR) 16 mm
  • Dauerbohrleistung Stahl (S235JR) 12 mm
  • Anschlussspannung 230 V
  • Netzfrequenz 50 Hz
  • Horizontalfrästisch Länge 700 mm
  • Horizontalfrästisch Breite 180 mm
  • Abstand Vertikalspindel – Horizontalfrästisch min. 0 mm
  • Abstand Vertikalspindel – Horizontalfrästisch max. 375 mm
  • Horizontalfrästisch T-Nuten Größe 12 mm
  • Horizontalfrästisch T-Nuten Anzahl 3
  • Horizontalfrästisch T-Nuten Abstand 63 mm
  • Horizontalfrästisch Traglast max. 50 kg
  • Verfahrweg X-Achse manuell 480 mm
  • Verfahrweg Y-Achse manuell 175 mm
  • Verfahrweg Z-Achse manuell 280 mm
  • Vertikalspindel Ausladung 185 mm
  • Vertikalspindel Spindelaufnahme MK 2 / M 10
  • Vertikalspindel Drehbereich Fräskopf Z – X Ebene ± 90°
  • Vertikalspindel Drehzahlbereich 90 – 1480 min¯¹
  • Erläuterung Vertikalspindel Drehzahlbereich M 10: 150 – 3000min¯¹
  • Vertikalspindel Anzahl der Drehzahlbereiche 2
  • Vertikalspindel Steuerung der Drehzahlregelung elektronisch regelbar
  • Vertikalspindel Pinolenhub 50 mm
  • Vertikalspindel Anzugsstange M 10
  • Vertikalspindel Leistung Antriebsmotor Normalbetrieb 0,85 kW

Lieferumfang

  • Kegeldorn MK 2, B16
  • Anzugsstange M 10
  • Bedienwerkzeug
Artikelnummer: 3338122 Kategorien: , Brand: OPTIMUM GTIN: 4030635008047
