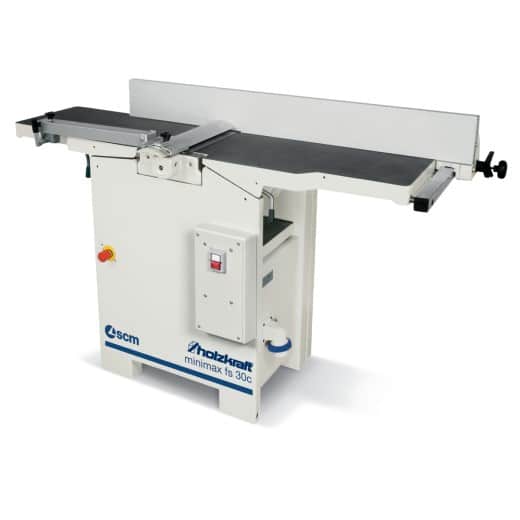

Abricht-Dickenhobel minimax fs 30c TERSA

Abricht-Dickenhobel minimax fs 30c TERSA

• Mit TERSA Messerwelle für sekundenschnelles Hobelmesserwechseln
• TERSA-Hobelmessersystem ermöglicht besonders geräuscharmen Lauf
• Schräg verzahnte Stahleinzugswalze für konstanten und gleichmäßigen Holzeinzug
• Die besonders langen Abrichttische aus einem Stück ermöglichen leichtes Abrichten der Werkstücke
• Großer Abrichtanschlag kann beim Öffnen der Abrichttische in seiner Position bleiben

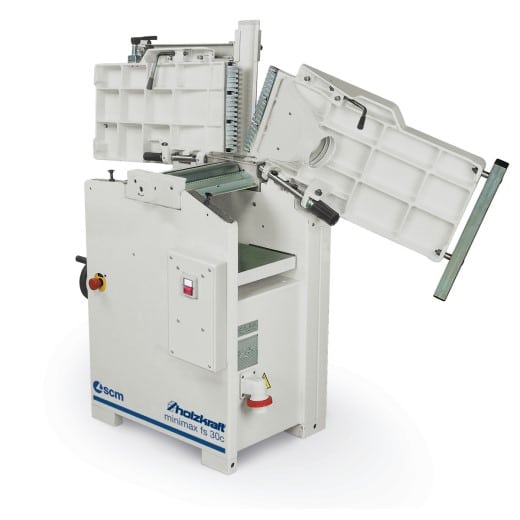

• Nach hinten öffnende Abrichttische
• Das hohe Maschinengewicht sorgt für höchste Präzision und ruhigen Lauf
• Leistungsstarker Industrie-Motor
• Robuste Stahl-/Graugusskonstruktion
• Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei, dadurch unempfindlich und dauerhaft plan
• Tischlippen für geräuscharmen Lauf

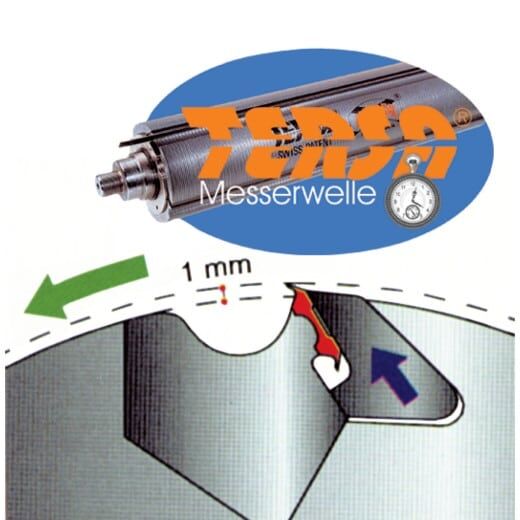

Ausstattungsdetails TERSA-Hobelmesserwelle

• Kein Einstellen und Schrauben mehr
• Hobelmesserwechsel in Sekunden
• Selbstarretierend
• Besonders geräuscharm
• Perfektes Hobelergebnis

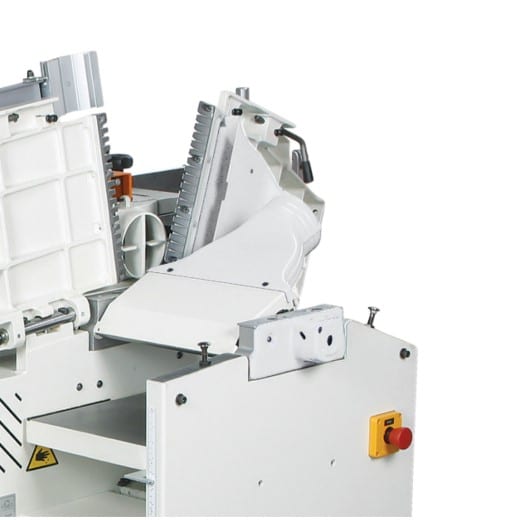

Absaugschlauch-Anschluss

• Die Absaugstutzen der Abrichte und Dicke zeigen in die selbe Richtung.
• Der Schlauchanschluss erfolgt von nur einer Seite aus.
• Es wird kein Schlauch benötigt, der um die Maschine herumreicht.

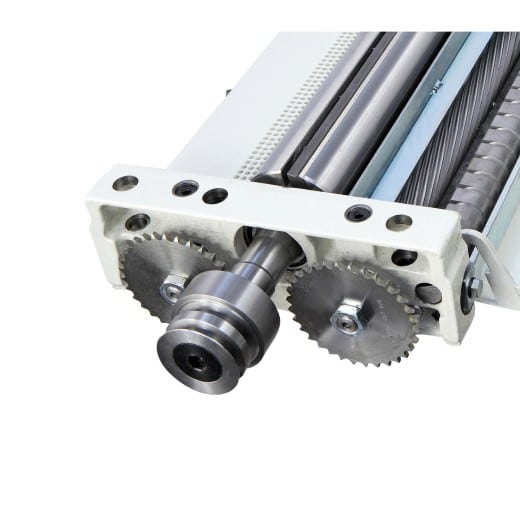

Antrieb

• Stabil ausgelegter Kettenantrieb
• Antriebsräder aus Stahl
• Massiver Graugusslagerbock

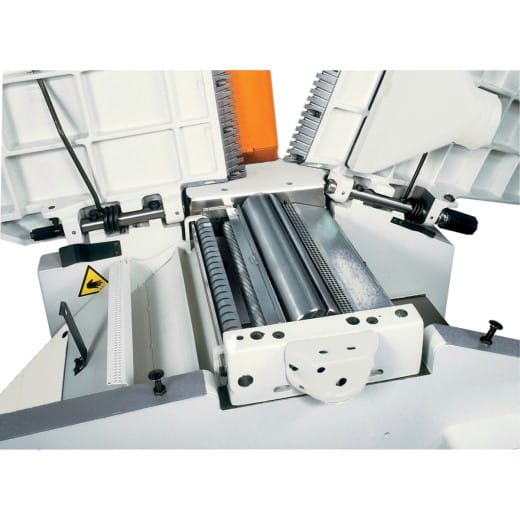

Hobelwerk

• Massive Rückschlagsicherungen verhindern den Rückschlag von Werkstücken
• TERSA-Hobelmesserwelle mit drei Messern sorgt für ein optimales Hobelbild

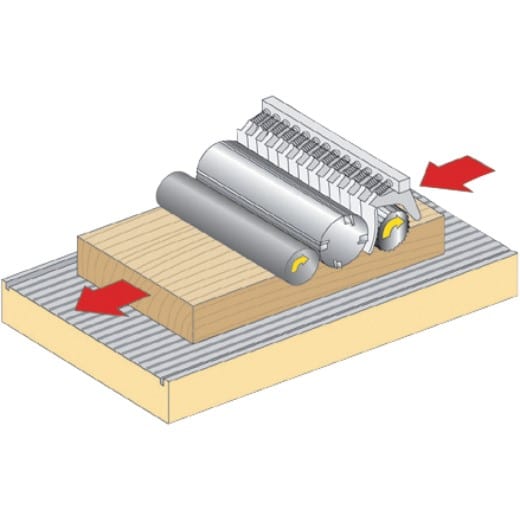

Der Materialeinzug

• Schrägverzahnte Stahleinzugswalzen für einen konstanten und gleichmäßigen Materialeinzug ohne Abdrücke
• Mehrere Zähne greifen gleichzeitig für kraftvollen Vorschub
• Verschleißfrei im Gegensatz zu Gummieinzugswalzen

Technische Details

• Länge ca. 1725 mm
• Breite/Tiefe ca. 880 mm
• Gewicht ca. 270 kg
• Gesamtlänge der Tische 1500 mm
• Arbeitshöhe 900 mm
• Spanabnahme max. Abrichte 4 mm
• Absaugstutzendurchmesser Dicke 2 x 120 mm

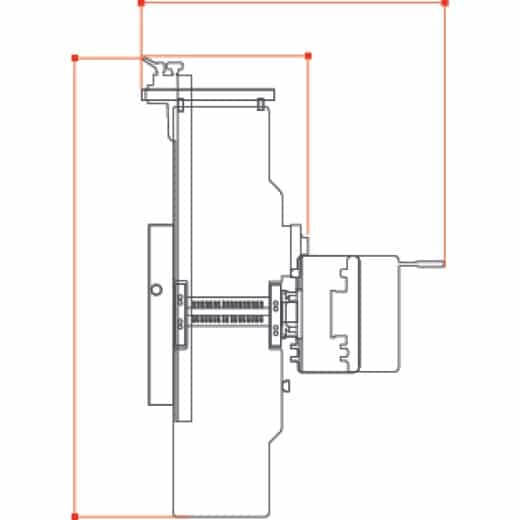

• Platzbedarf Länge 1725 mm
• Platzbedarf Breite/Tiefe 1350 mm
• Erläuterung Platzbedarf Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Maschinenkörper Länge 659 mm
• Maschinenkörper Breite/Tiefe 488 mm
• Arbeitsbereich Länge 1000 mm
• Arbeitsbereich Breite/Tiefe 3500 mm
• Erläuterung zu Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Dickentisch Länge 565 mm
• Dickentisch Breite 300 mm
• Arbeitshöhe Dicke min. 3 mm
• Arbeitshöhe Dicke max. 230 mm
• Spanabnahme max. Dicke 4 mm
• Leistung Antriebsmotor 4 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Hobelwellentyp TERSA
• Hobelwellendurchmesser 72 mm
• Anzahl Hobelmesser 3 Stk.
• Hobelwellendrehzahl 5200 min¯¹
• Hobelbreite max. 300 mm
• Vorschubgeschwindigkeit 7 m/min

Lieferumfang

• TERSA-Hobelmesserwelle
• eloxierter Aluminium-Abrichtanschlag
