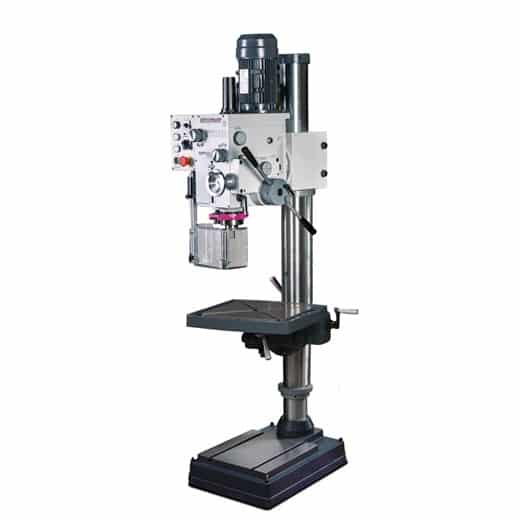

Universal-Säulen-Getriebebohrmaschine OPTIdrill DH 40GP

Universal-Säulen-Getriebebohrmaschine OPTIdrill DH 40GP

• Schwere, massive Gussausführung
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Zweistufiger Industrie-Elektromotor
• Gewindeschneidfunktion
• Getriebekopf und Tisch können in der Höhe verstellt werden
• Großer Drehzahlbereich von 95 – 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
• Groß dimensionierter massiver Bohrtisch, präzise gearbeitet mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne; rückseitig stark verrippt und doppelt geklemmt
• Bohrtiefenanschlag
• Höhenverstellbarer Futterschutz mit Mikro-Schalter für größtmöglichen Schutz des Anwenders
• Kupplung zum Umschalten von Handgrobvorschub in Handfeinvorschub
• Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
• Massive präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Automatischer Pinolenvorschub: Der Vorschub wird nach dem Erreichen der eingestellten Bohrtiefe automatisch abgeschaltet und durch die Federkraft der Rückholfeder in seine Ausgangslage zurückgedreht

Technische Details

• Länge (Produkt) ca. 590 mm
• Breite/Tiefe (Produkt) ca. 700 mm
• Höhe (Produkt) ca. 2050 mm
• Gewicht (Netto) ca. 335 kg
• Bohrleistung Stahl (S235JR) 32 mm
• Dauerbohrleistung Stahl (S235JR) 25 mm
• Gewindeschneiden Stahl (S235JR) M 16
• Bohrtisch Arbeitsfläche Länge 500 mm
• Bohrtisch Arbeitsfläche Breite 460 mm
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 2
• Traglast Bohrtisch 50 kg
• Drehzahlbereich 95 – 3200 min¯¹
• Anzahl der Drehzahlbereiche 2 x 6 Stufen
• Leistung Antriebsmotor 1,1 / 1,5 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Pinolenhub 120 mm
• Spindelaufnahme MK 4
• Ausladung 280 mm
• Bohrkopf Drehung 45°
• Bohrkopf Neigung 360°
• Pinolenvorschub automatisch
• Geschwindigkeit Pinolenvorschub 0,1 / 0,18 / 0,26 mm/U
• Geschwindigkeitsstufen Pinolenvorschub 3 Stufen
• Bohrkopf Höhenverstellung 265 mm

Lieferumfang

• Zahnkranzbohrfutter 1-13 mm/B16
• Kegeldorn für Bohrfutter MK4/B16
• Anzugstange M 16
• Adapter MK4-MK3
• Bedienwerkzeug
