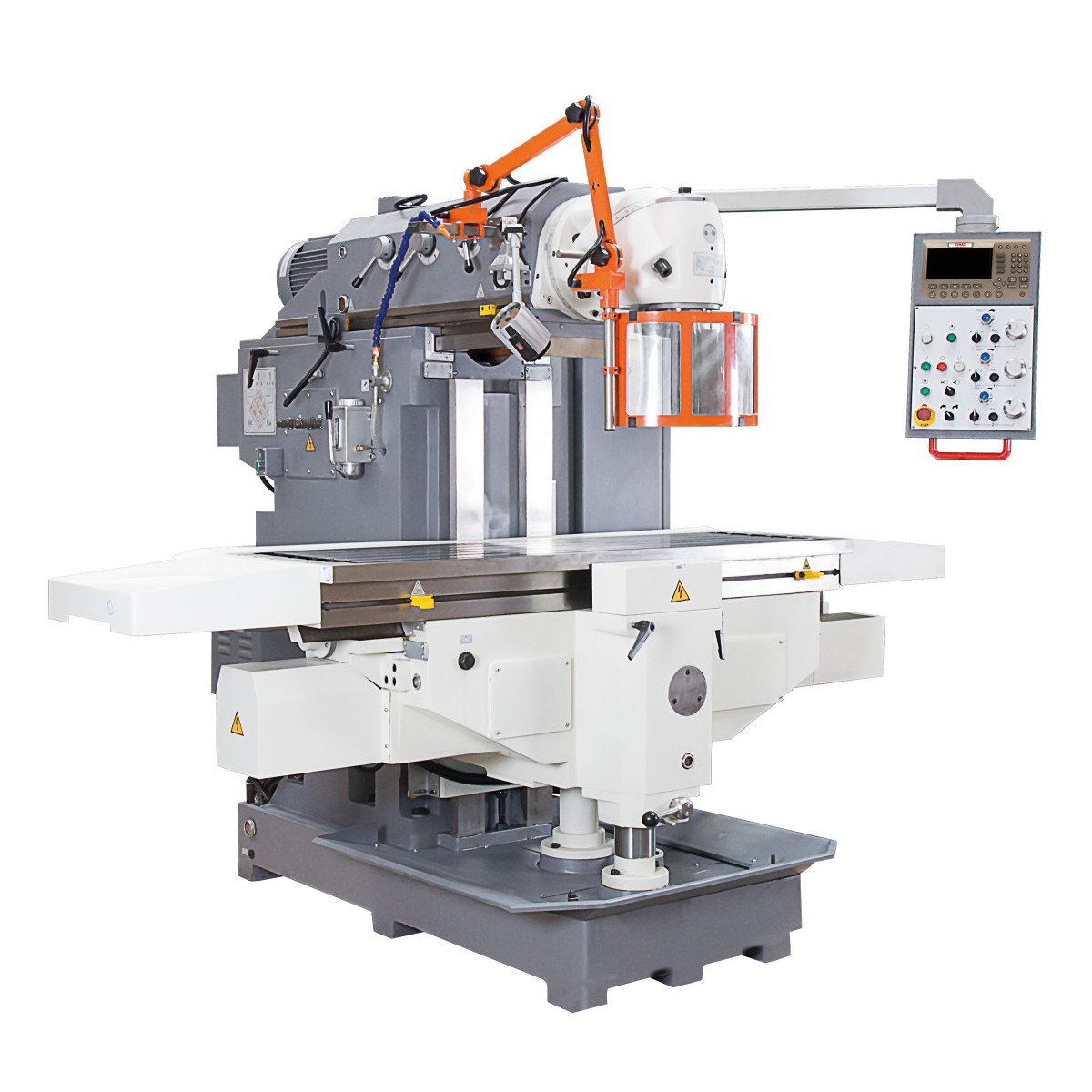

Universal Fräsmaschine UFM 1600 Servodrive

Universal Fräsmaschine UFM 1600 Servodrive

Serienausstattung

• Digitale Positionsanzeige
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Stufenloser Antrieb der X/Y/Z-Achse über Servo-Motoren
• Eilgang der X/Y/Z-Achse

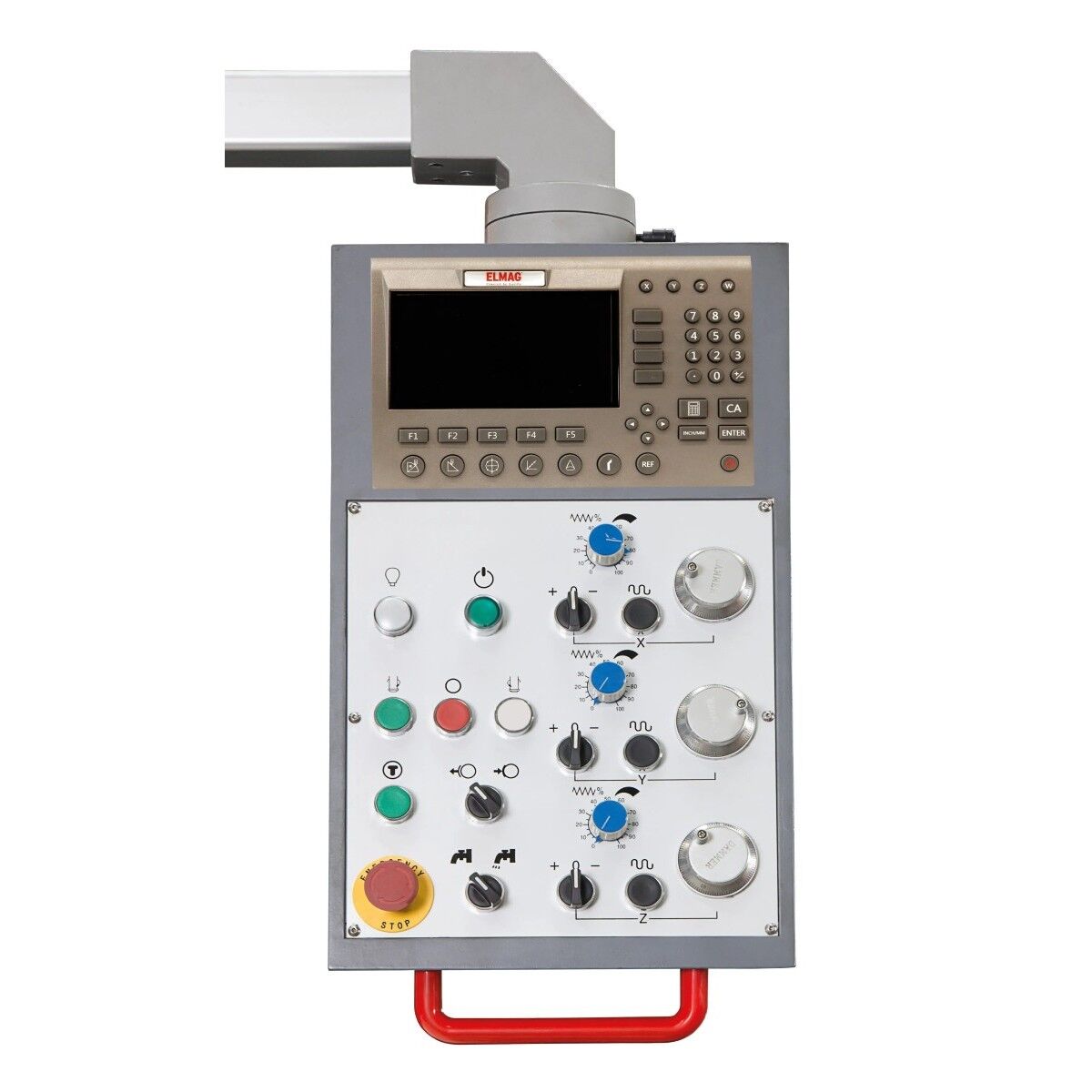

• Digitale 3-Achsen Positionsanzeige
• Stufenlos schwenkbarer Fräskopf
• Magnet-Spindelbremse
• Automatische Zentralschmierung
• Gehärtete und geschliffene Zahnräder
• LED-Frästischbeleuchtung
• Integriertes Kühlmittelsystem mit Rücklauf
• Kugelumlaufspindeln in allen 3 Achsen
• Präzisions-Vorschub durch elektronische Handräder
• Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten
• X-Achse mit Schwalbenschwanzführung
• Y/Z-Achse mit Vierkantführung

Technische Daten

• Fräsleistung Planfräser: 150mm
• Fräsleistung Schaftfräser: 50mm
• Kubatur: 1600x500x525mm
• Spindelaufnahme (Drehspindel): ISO 50
• Drehzahlstufen: 27
• Drehzahlbereich: 30 – 2050UpM
• T-Nuten / Breite x Abstand: 5 / 18 x 80mm
• Spindelausladung: 55 – 750mm
• Fräskopf Schwenkbereich: ± 180°
• Pinolenabstand Tisch: 25 – 525mm
• Tischbelastbarkeit: 1800kg
• Frästischhub: 500mm
• Frästischfläche: 1600x500mm
• Tischweg X x Y: 1200 x 700mm
• Vorschübe X/Y: 10 – 1000mm/min
• Vorschubstufen X/Y: stufenlos
• Drehmoment: 15/15/18N·m
• Vorschub Z: 5 – 500mm/min
• Motorleistung: 7500W
• Netzanschluss: 400/50V/Hz
• Länge x Breite: 2475 x 2260mm
• Höhe: 2100mm
• Gewicht: 5000kg
