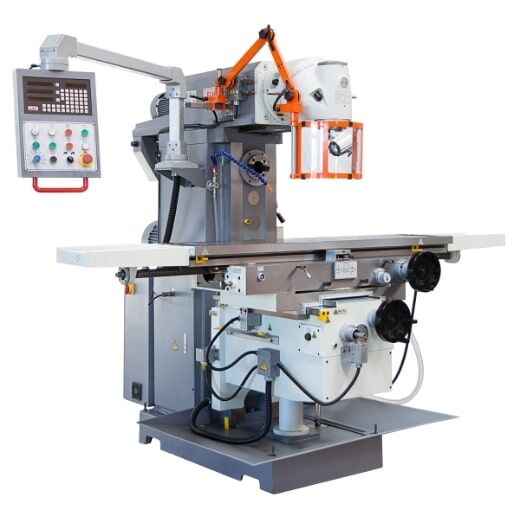

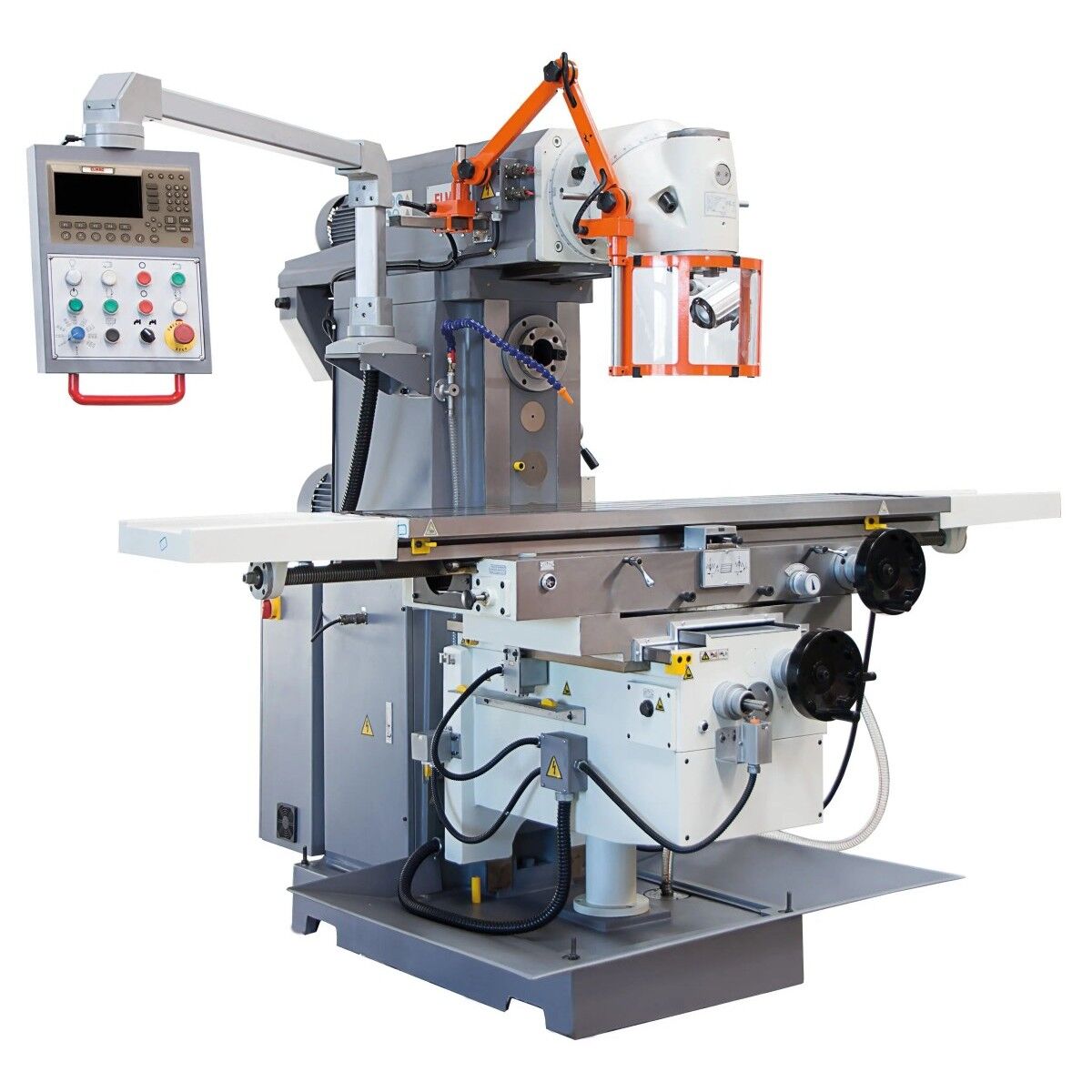

Universal Fräsmaschine UFM 125 GT Servodrive

Serienausstattung

• Digitale Positionsanzeige
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Stufenloser Antrieb der X/Y/Z-Achse über Servo-Motoren
• Eilgang der X/Y/Z-Achse

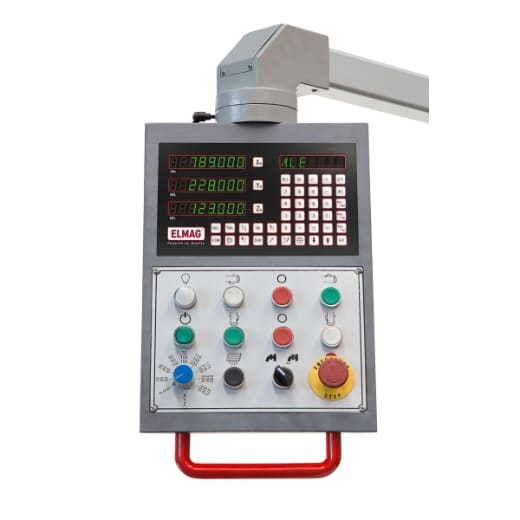

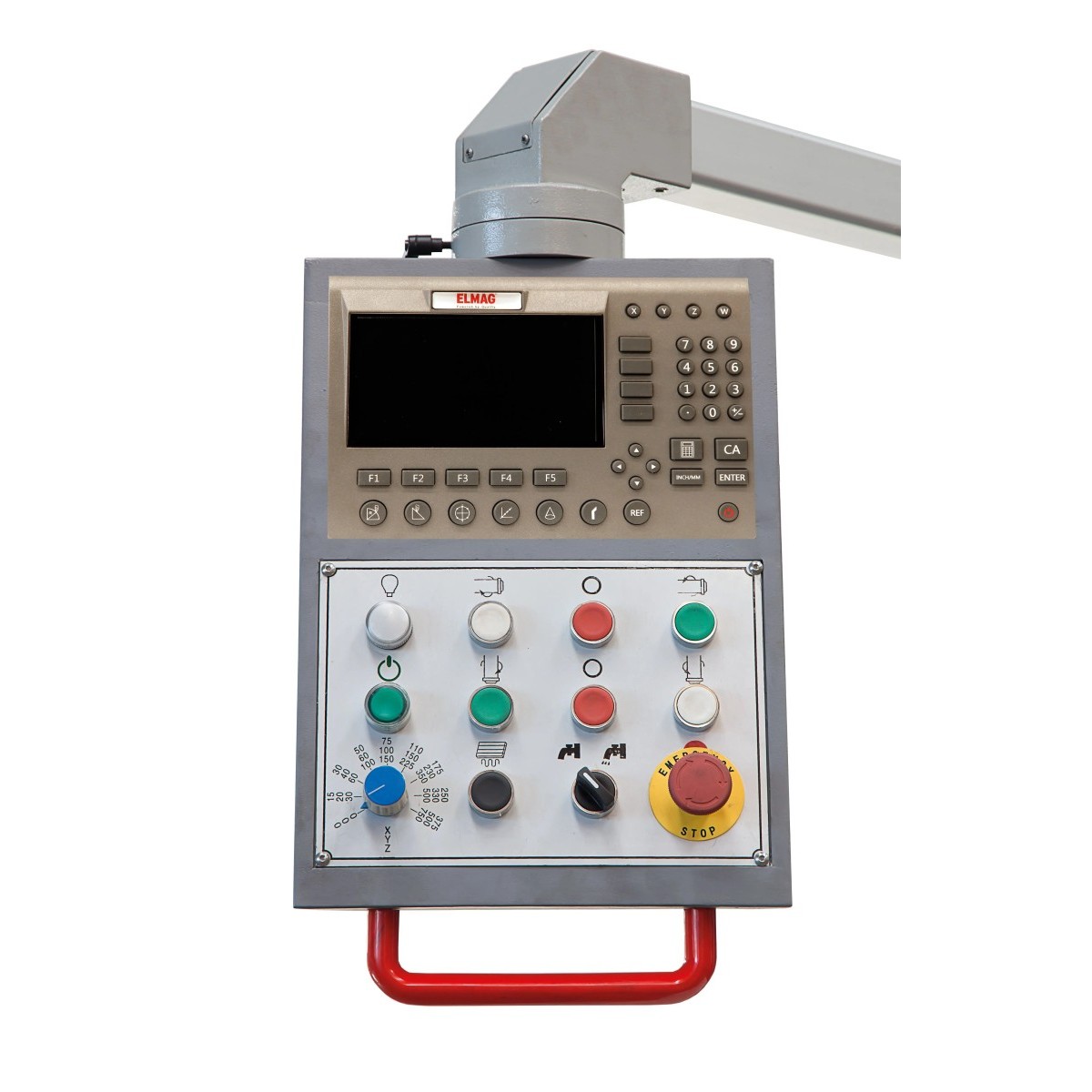

• Digitale 3-Achsen Positionsanzeige

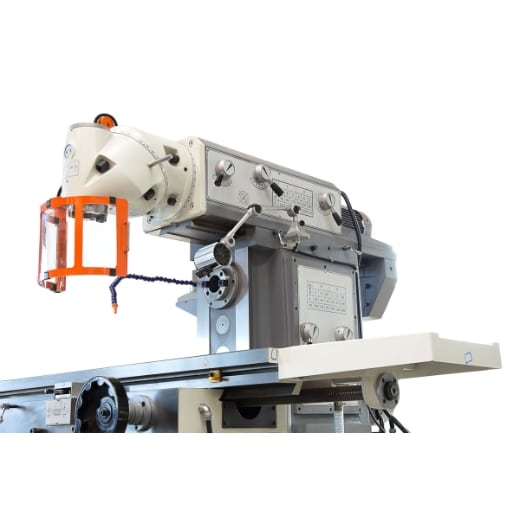

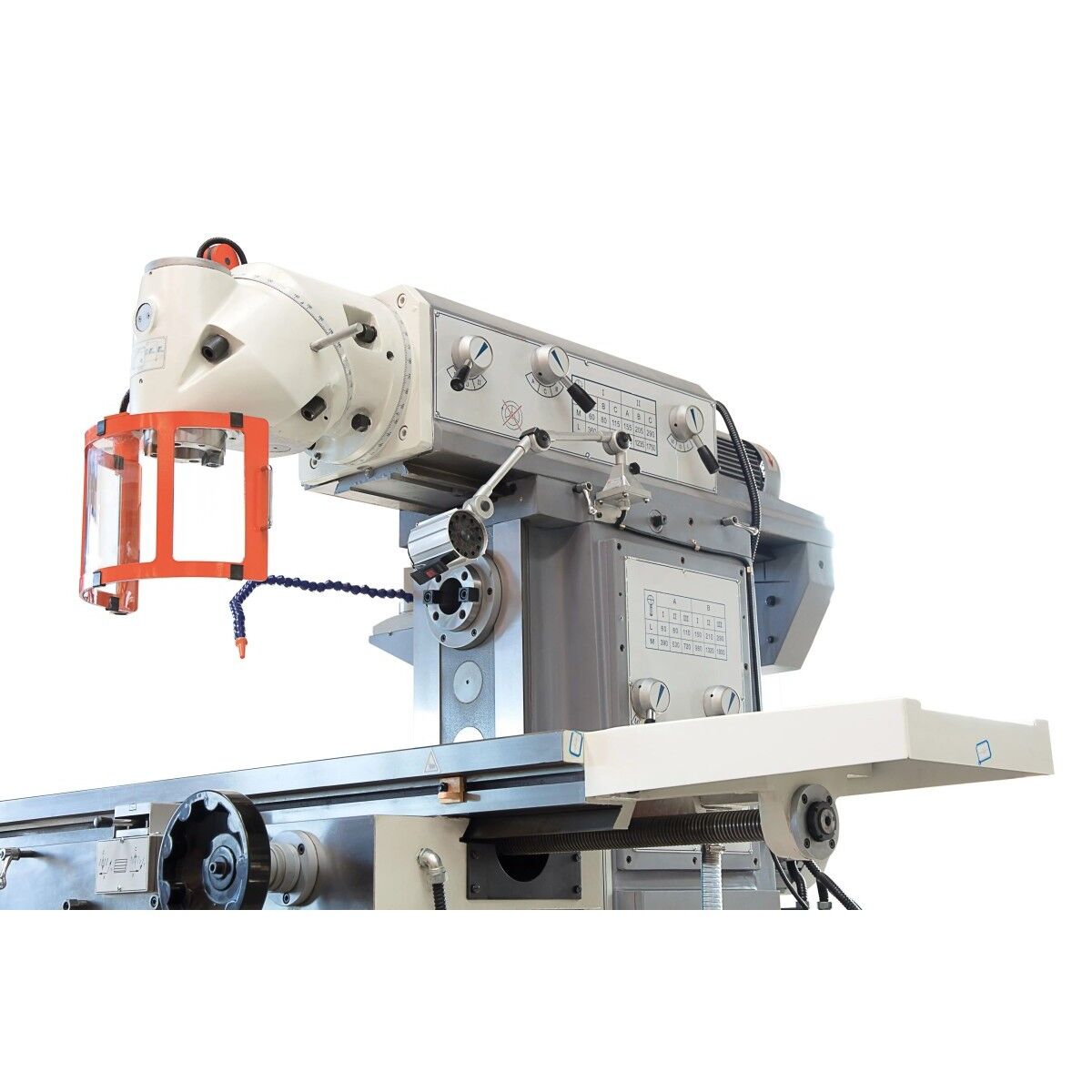

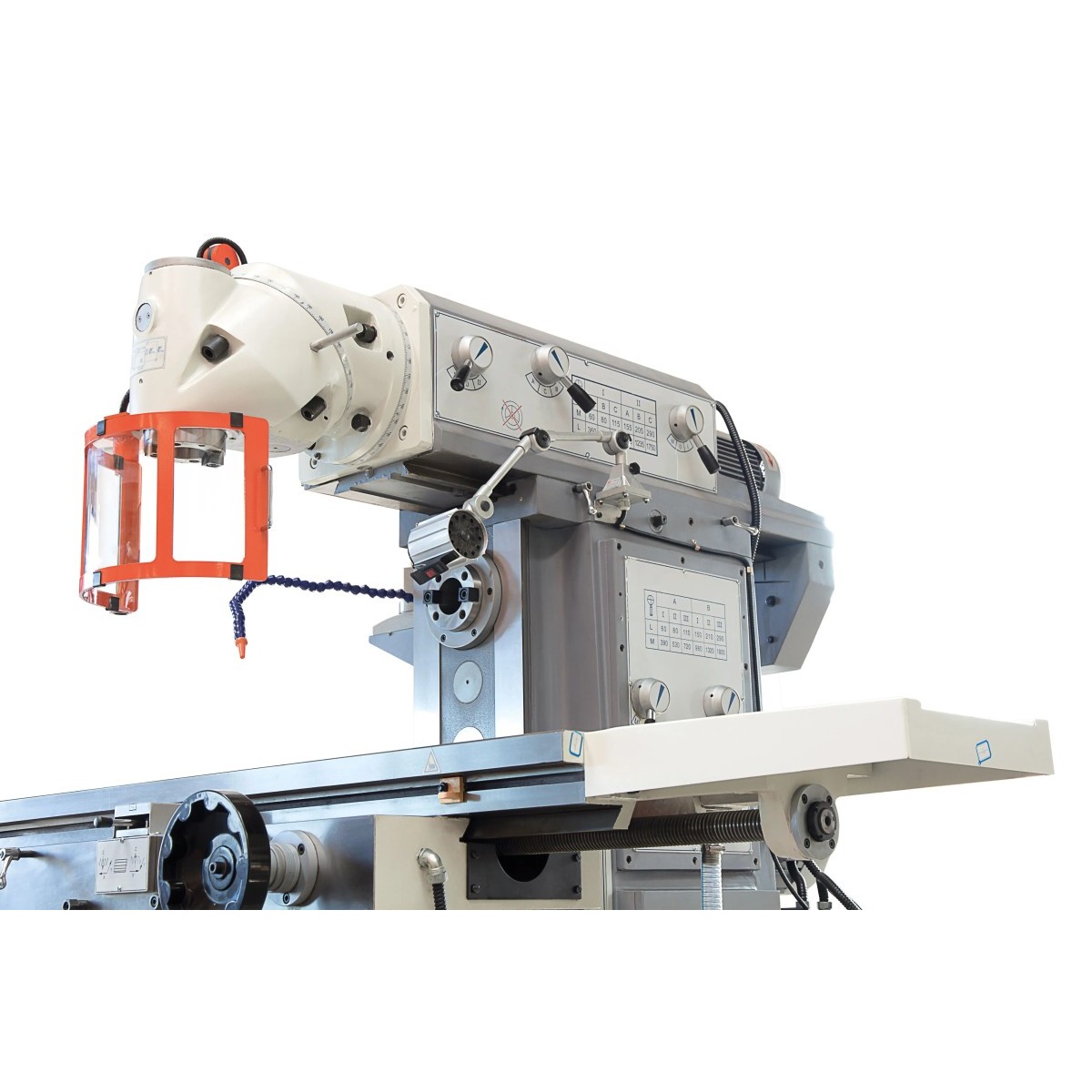

• Stufenlos schwenkbarer Fräskopf
• Gehärtete geschliffene Bettführungen
• Automatische Zentralschmierung
• Gehärtete und geschliffene Zahnräder
• LED-Frästischbeleuchtung
• Trapezgewindespindel
• Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten

Technische Daten

• Fräsleistung Planfräser 125 mm
• Kubatur 1320x320x650 mm
• Fräsleistung Schaftfräser 40 mm
• Spindelaufnahme (Drehspindel) ISO 40
• Drehzahlbereich vertikal 45 – 1660 UpM
• Drehzahlstufen vertikal 11
• Drehzahlbereich horizontal 40 – 1300 UpM
• Drehzahlstufen horizontal 12
• T-Nuten / Breite x Abstand 3 / 14 x 80 mm
• Spindelausladung 300 – 800 mm
• Fräskopf Schwenkbereich ± 180 °
• Pinolenabstand Tisch 660 mm
• Tischbelastbarkeit 300 kg
• Horizontalspindelabstand Tisch 470 mm
• Frästischhub 400 mm
• Frästischfläche 1370×320 mm
• Tischweg X x Y 1000 x 380 mm
• Vorschübe X/Y 30 – 750/20 – 500 mm/min
• Vorschubstufen X/Y stufenlos
• Vorschub Z 15 – 370 mm/min
• Motorleistung 3000 W
• Netzanschluss 400/50 V/Hz
• Länge x Breite 2020 x 1700 mm
• Höhe 1990 mm
• Gewicht 1980 kg
