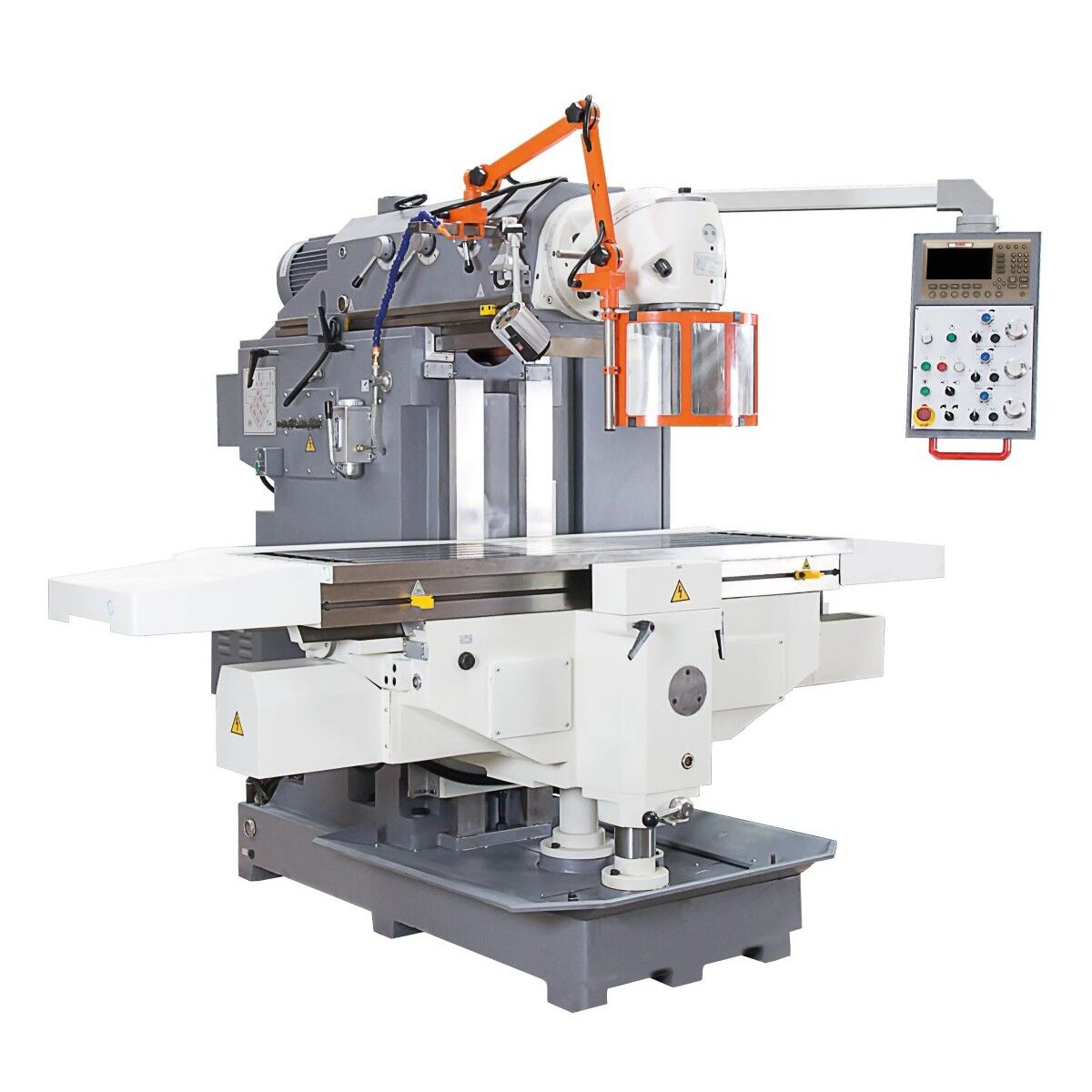

Universal Fräsmaschine UFM 1230 Servodrive

Universal Fräsmaschine UFM 1230 Servodrive

Serienausstattung

• Digitale Positionsanzeige
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Stufenloser Antrieb der X/Y/Z-Achse über Servo-Motoren
• Eilgang der X/Y/Z-Achse

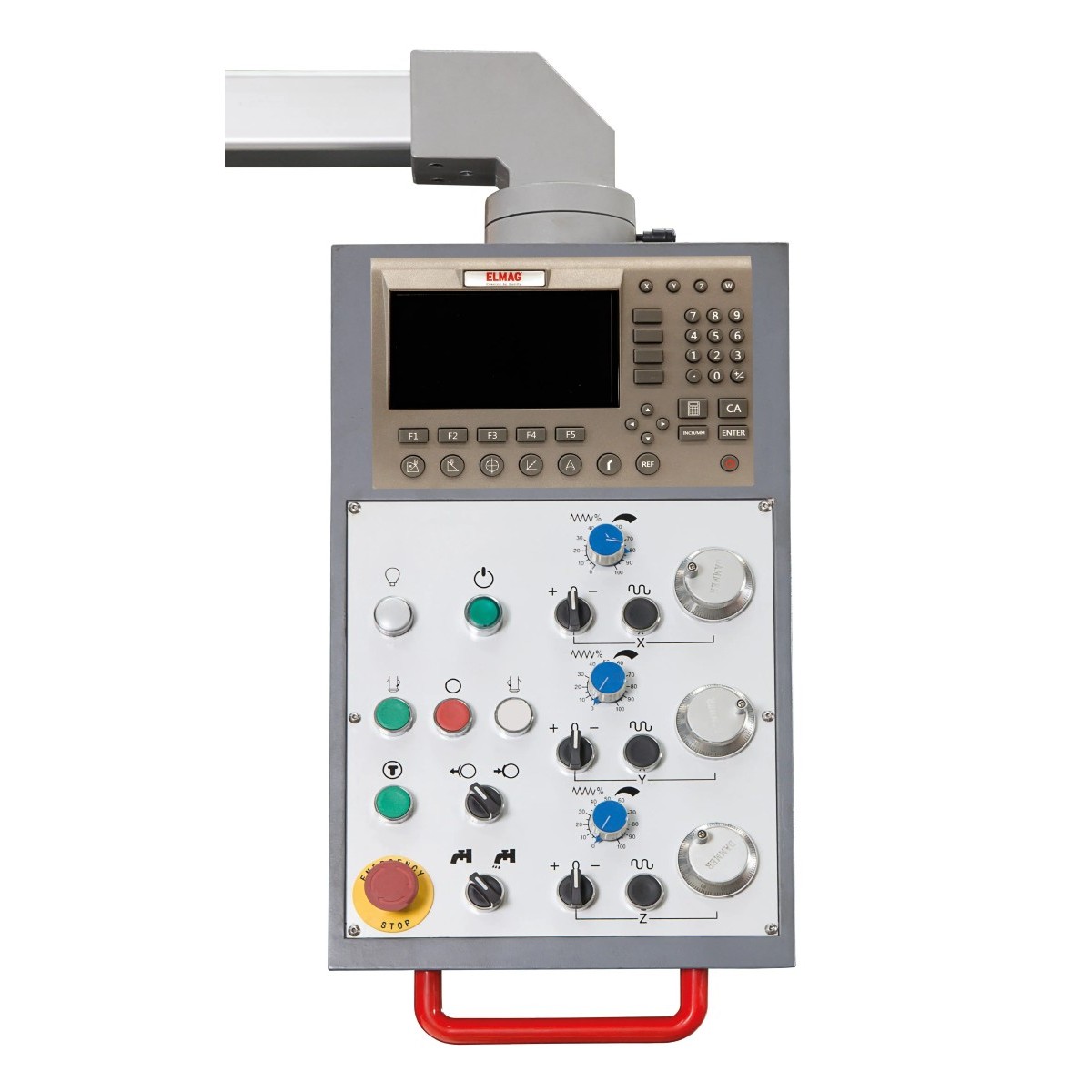

• Digitale 3-Achsen Positionsanzeige
• Stufenlos schwenkbarer Fräskopf
• Magnet-Spindelbremse
• Automatische Zentralschmierung
• Gehärtete und geschliffene Zahnräder
• LED-Frästischbeleuchtung
• Integriertes Kühlmittelsystem mit Rücklauf
• Kugelumlaufspindeln in allen 3 Achsen
• Präzisions-Vorschub durch elektronische Handräder
• Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten
• X-Achse mit Schwalbenschwanzführung
• Y/Z-Achse mit Vierkantführung

Technische Daten

• Fräsleistung Planfräser 125 mm
• Kubatur 1130x460x480 mm
• Fräsleistung Schaftfräser 40 mm
• Spindelaufnahme (Drehspindel) ISO 40
• Drehzahlbereich 30 – 2050 UpM
• Drehzahlstufen 27
• T-Nuten / Breite x Abstand 5 / 18 x 80 mm
• Spindelausladung 47 – 695 mm
• Fräskopf Schwenkbereich ± 180 °
• Pinolenabstand Tisch 32 – 480 mm
• Tischbelastbarkeit 800 kg
• Frästischhub 450 mm
• Frästischfläche 1130×460 mm
• Tischweg X x Y 900 x 650 mm
• Vorschübe X/Y 10 – 1000 mm/min
• Vorschubstufen X/Y stufenlos
• Vorschub Z 6 – 640 mm/min
• Drehmoment 15/15/18 Nm
• Motorleistung 5500 W
• Netzanschluss 400/50 V/Hz
• Länge x Breite 2680 x 1800 mm
• Höhe 2100 mm
• Gewicht 4000 kg
