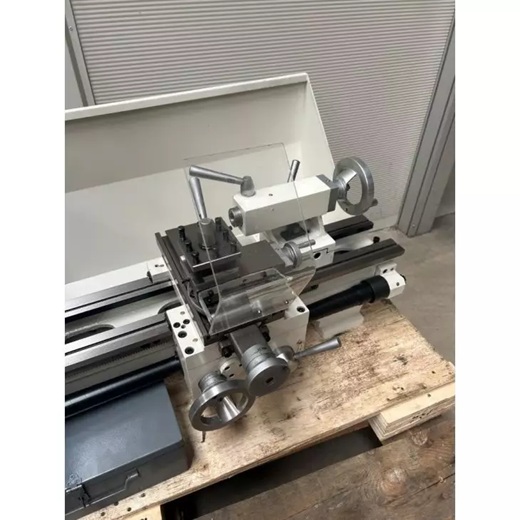

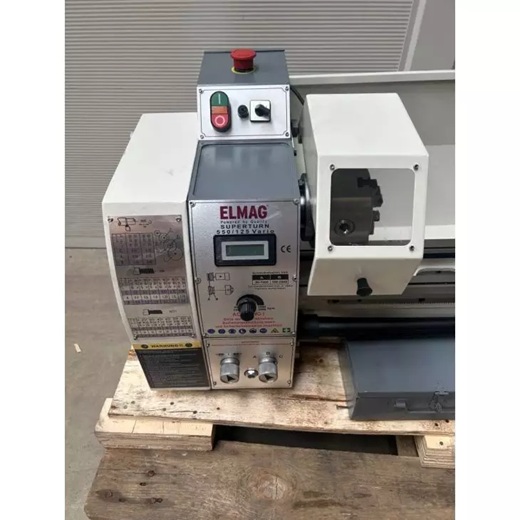

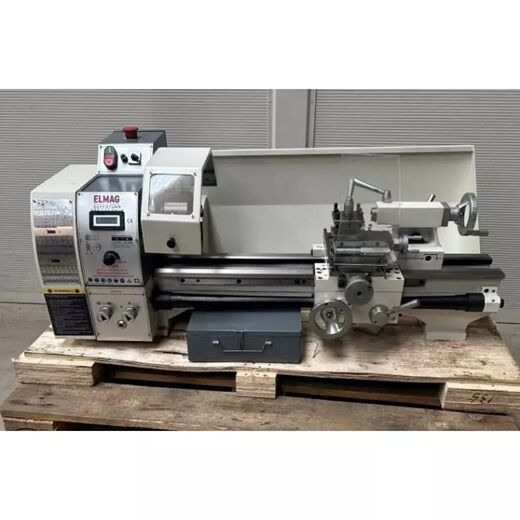

Universal-Drehmaschine SUPERTURN 550/125 Vario

Universal-Drehmaschine SUPERTURN 550/125 Vario

Die Superturn 550/125 Vario mit MFB 16 Vario bietet moderne Dreh-, Fräs- und Bohrtechnik für die zentrale Bearbeitung kleiner bis mittel-großer Werkstücke – ein praktisches Multitalent für Mechaniker und Modellbauer, Berufsschulen und Lehrwerkstätten. Die Grundkomponente SUPERTURN 550/125 Vario ist eine Leitspindel-Drehmaschine mit einer stufenlos einstellbaren Drehzahlregelung und einer digitalen Drehzahlanzeige. Die maximale Drehgröße über dem Schlitten beträgt Ø 145 x 550 mm, der Spindelbohrungsdurchmesser 26 mm. Die SUPERTURN 550/125 Vario ist auch als Solomodell erhältlich und in einer zweiten Ausbaustufe mit der Fräs- und Bohreinheit MFB 16 Vario ergänzbar.

Bei direktem Aufbau der MFB 16 Vario steht in der Vertikalachse eine Bohrleistung in Stahl bis Ø 16 mm zur Verfügung. Gutes Handling bieten eine stufenlose Drehzahlregelung und eine digitale Bohrtiefenanzeige. Für erweiterte Fräsfunktionen ist ein Koordinatentisch erforderlich. Beide Maschinenkomponenten sind gut für einen raschen Plug&Play-Start ausgestattet. Für den weiteren Ausbau zu einem multi-funktionellen Bearbeitungszentrum ist hochwertiges Sonderzubehör erhältlich.

Serienausstattung

• Digitale Drehzahlanzeige
• Dreibacken-Drehfutter ø 125 mm, zentr.
• Körnerspitze MK 4
• Körnerspitze MK 2
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsendschalter

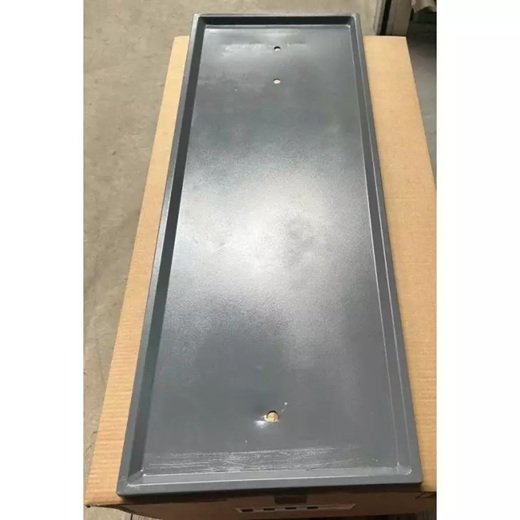

• Spänewanne / Spritzwand
• Werkzeugbox / Bedienungsanleitung / CE

Sonderzubehör

• Vierbacken-Drehfutter Ø 125 mm, einzelspannend
• Flansch Ø 125 mm für SUPERTURN 550/125 Vario
• Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
• Mitlaufende Körnerspitze MK 2
• Mitlauflünette für SUPERTURN 550/125 Vario
• Stehlünette für SUPERTURN 550/125 Vario
• Schnellwechsel-Stahlhalter-Set MA, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
• Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
• Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
• Untergestell SUPERTURN 550/125 Vario

Technische Daten

• Spitzenweite 550 mm
• Spitzenhöhe 125 mm
• Drehdurchmesser über Bett 250 mm
• Drehdurchmesser über Schlitten 145 mm
• Maschinenbettbreite 135 mm
• Querschlittenweg 115 mm
• Oberschlittenweg 50 mm
• Drehmeißelquerschnitt, max. 12×12 mm
• Spindelaufnahme (Drehspindel) MK 4
• Spindelbohrung 26 mm
• Drehzahlbereich 1, stufenlos (Superturn) 50 – 1000 UpM
• Drehzahlbereich 2, stufenlos (Superturn) 100 – 2000 UpM
• Längsvorschübe 0,07 – 0,20 mm/U
• Gewindemaß metrisch 0,4 – 3,5 mm
• Zollgewinde, Gänge G 8 – 56 G/’
• Pinolenaufnahme MK 2
• Pinolendurchmesser 30 mm
• Pinolenweg 70 mm
• Motorleistung (Superturn) 750 W
• Netzanschluss (Superturn) 230/50 V/Hz
• Länge 1250 mm
• Breite 650 mm
• Höhe 500 mm
• Gewicht (Superturn) 120 kg
