Universal-Drehmaschine PROFI 1000/180 HD inkl. 3-Achs-Positionsanzeige ‘SINO’


inkl. RÖHM-Drehfutter inkl. Schnellwechsel-Stahlhalter ‘Set’, System Multifix
Betriebsbereit: inkl. Ölfüllung, entkonserviert (entfettet), komplett montiert und Probelauf durchgeführt

 14.400,00  17.568,00

Lieferzeit: ca. 2 - 3 Tage

Versandkosten Standard (Österreich):  0,00
Bitte beachten Sie: Die Versandkosten gelten für Österreich. Andere Länder können abweichen.

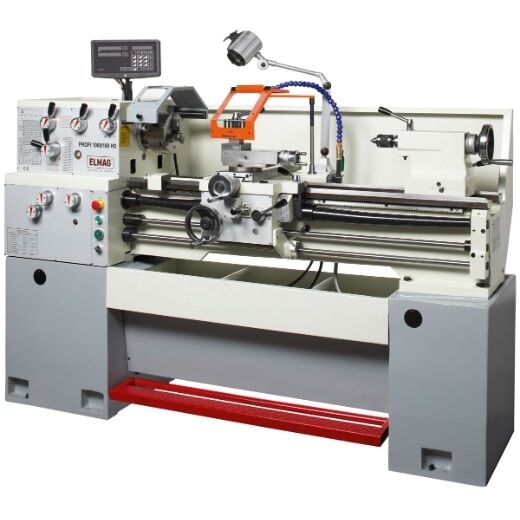

Universal-Drehmaschine PROFI 1000/180 HD inkl. 3-Achs-Positionsanzeige ‘SINO’

Das Modell PROFI 1000/180 HD ist eine robuste, mittelschwere Leit- und Zugspindeldrehmaschine mit schwerem, Schwingungsdämpfendem Graugusssockel und Maschinenbett. Die dank Präzisionslagerung und 1.200 kg Gewicht besonders laufruhige Maschine ist für den anspruchsvollen Dauerbetrieb konzipiert. Sie ermöglicht eine Drehgrößenfertigung über Schlitten bis Ø 210 x 1.000 mm. Der maximale Drehdurchmesser beträgt 360 mm. Nach Ausbau der Maschinebrücke ist die Fertigung von Werkstücken bis Ø 508 mm möglich. Ideal auch der extra große Spindelbohrungsdurchmesser von 40 mm. Die PROFI 1000/180 HD wird durch einen 2.400 Watt-Motor angetrieben, bietet 12 Drehzahl- und 42 Vorschubstufen sowie 128 Gewindesteigungen. Eine mechanische Spindelbremse sorgt für raschen Spindelstopp und trägt zu guten Leistungszahlen bei. Der Tank und die Pumpe eines Kühlmittelsystems sind im Maschinensockel integriert.

Optimale Sicherheit bieten ein Positionsanschlag gegen Drehfutterkollision, ein Drehfutterschutz mit Sicherheitsschalter, ein Überlastschutz der Vorschübe, ein Nullspannungsauslöser als Schutz vor selbsttätigem Wiederanlauf nach Stromausfall und ein Not-Aus-Taster. Für höchste Präzision und einen effizienten Serieneinsatz der Maschine werden eine digitale Positionsanzeige und die Verwendung eines Schnellwechsel-Stahlhalter-Sets empfohlen. Beides ist optional erhältlich.

Serienausstattung

  • RÖHM-Dreibacken-Drehfutter Ø 160 mm
  • Vierbacken-Planscheibenfutter Ø 200 mm
  • Aufspannscheibe Ø 320 mm
  • 2 Zentrierspitzen feststehend
  • Mitlaufende Körnerspitze MK 3
  • Mitlauflünette
  • Stehlünette
  • Schnellwechsel-Stahlhalter-Set ME
  • Gewindeuhr und Wechselrädersatz
  • Halogen-Maschinenlampe
  • Not-Aus-Taster / Nullspannungsauslöser
  • Drehfutterschutz mit Sicherheitsschalter
  • Untergestell / Spänewanne / Spritzwand
  • Werkzeugsatz / Bedienungsanleitung / CE

Jetzt kurze Zeit kostenlos inklusive

  • RÖHM-Dreibacken Drehfutter

Sonderzubehör

  • Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
  • Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
  • Drehmeißel-Satz „Camlock“ 16 x 16 mm, 7-teilig
  • Abstechhalter 16 x 16 mm, Länge 125 mm
  • Messer zu Abstechhalter 16 x 16 mm

Technische Daten

  • Spitzenweite 1000 mm
  • Spitzenhöhe 180 mm
  • Drehdurchmesser über Bett 360 mm
  • Drehdurchmesser über Schlitten 210 mm
  • Drehdurchmesser ohne Brücke 508 mm
  • Brückenlänge 235 mm
  • Querschlittenweg 170 mm
  • Oberschlittenweg 100 mm
  • Drehmeißelquerschnitt, max. 16×16 mm
  • Drehfutteraufnahme D1 – 4
  • Spindelaufnahme (Drehspindel) MK 5 mm
  • Spindelbohrung 40 mm
  • Drehzahl 40 – 1800 UpM
  • Drehzahlstufen 12
  • Längsvorschübe (42) 0,043 – 0,653 mm/U
  • Quervorschübe (42) 0,024 – 0,359 mm/U
  • Gewindemaß metrisch (37) 0,4 – 7 mm
  • metrische Modulgewinde (23) 0,45 – 7,5 mm
  • Zollgewinde, Gänge G (28) 4 – 56 G/’
  • Zoll Modulgewinde, Gänge G (40) 4 – 112 G/’
  • Leitspindelsteigung 4 mm
  • Leitspindeldurchmesser 22 mm
  • Pinolenaufnahme MK 3
  • Pinolendurchmesser 45 mm
  • Pinolenweg 120 mm
  • Motorleistung 2400 W
  • Kühlmittelpumpe 40 W
  • Netzanschluss 400/50 V/Hz
  • Länge (gesamt) 1900 mm
  • Höhe (gesamt) 1170 mm
  • Gewicht 1200 kg
