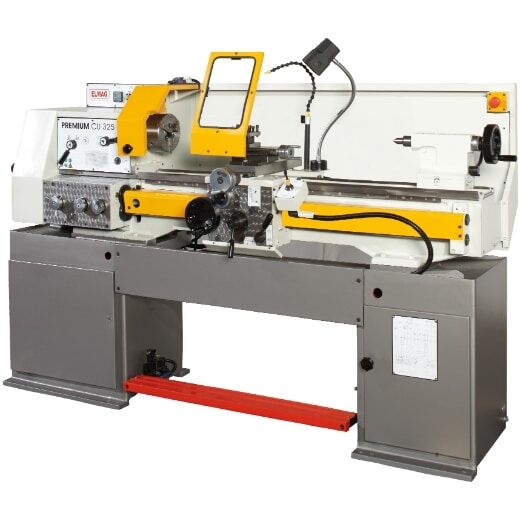

Universal-Drehmaschine PREMIUM CU 325 RD – Vario Spitzenweite 1000mm

Universal-Drehmaschine PREMIUM CU 325 RD – Vario Spitzenweite 1000mm

Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen. Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser – besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen. Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen. Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.

Leistungsdaten und Aufnahmen

• Dreh-Ø 325-1.320 mm, ohne Brücke 440-1.500 mm
• Drehgröße über Schlitten Ø 190-940 x 6.000 mm
• Antriebsmotor: 2.200-22.000 W, 400 V, hohes Drehmoment
• Drehfutteraufnahme: DIN 55027
• Pinolenaufnahme: MK 3 – MK 6

Serienausstattung

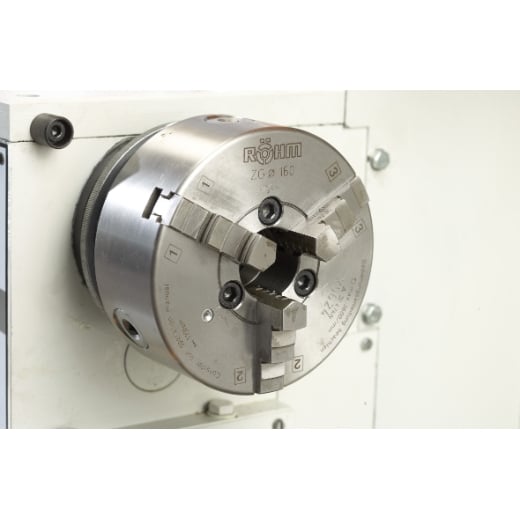

• RÖHM Dreibacken-Drehfutter Ø 160 mm

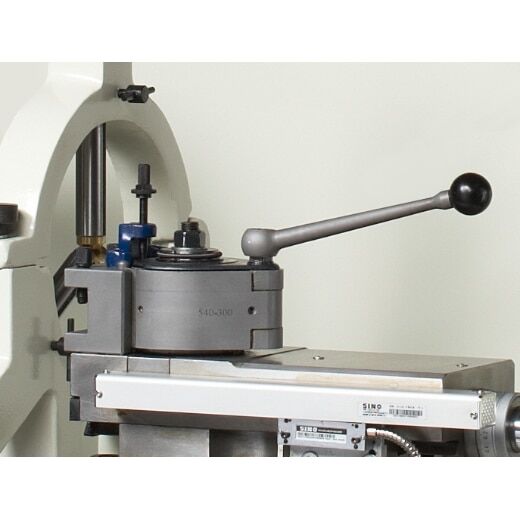

• Schnellwechsel-Stahlhalter-Set, 5-teilig
• Halogen-Maschinenlampe

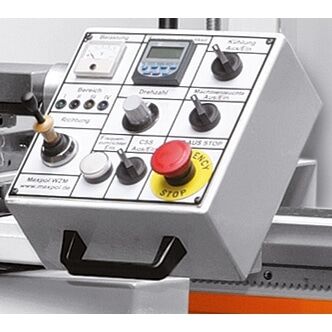

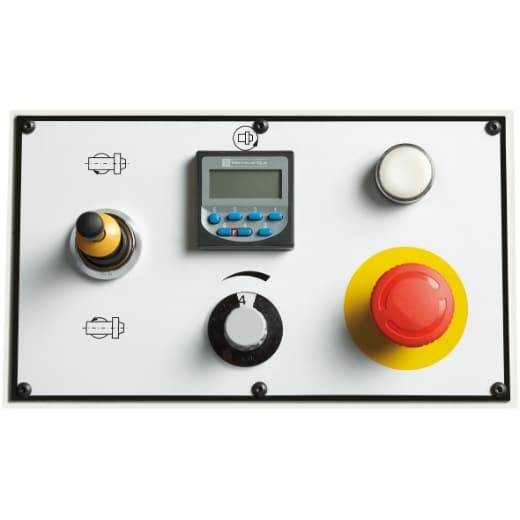

• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsschalter
• Werkzeugschlitten mit Spritzschutz
• Untergestell / Spänewanne / Spritzwand
• Werkzeugsatz / Bedienungsanleitung / CE

Jetzt kurze Zeit kostenlos inklusive

• RÖHM-Dreibacken Drehfutter

Standards Serie PREMIUM CU

• Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
• Demontierbare Brücke
• Prismenführungen
• Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
• Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
• Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
• Vorschubumkehrschaltung
• Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen

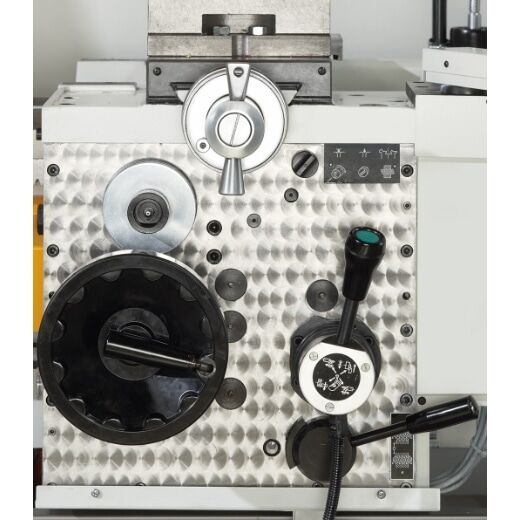

• Werkzeugschlitten mit Schlossmutter
• Präzise Schlittenführungen, einstellbar
• Massiver Reitstock mit Kegeldrehverschiebung
• Drehmaschinengenauigkeit nach DIN

Sonderzubehör

• Digitale Positionsanzeige SINO für 3 Achsen
• Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
• Wendeplatten-Satz 7-teilig, 16 x 16 mm
• Stechwerkzeugsortiment inkl. Platten, 6-teilig
• Maschinenschuh Ø 160 mm, 8 Stk.

Auf Anfrage

• Mitlauflünette
• Stehlünette
• Stehlünette mit Kugellagerführung
• Planscheibe
• 4-Backen Planscheibenfutter

Details

• Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
• Vorschubumkehr
• Verschiebbare Schutzabdeckung
• Gestriebesteller
• Halogenlampe
• Kühlmittelpumpe
• Not-Aus-Taster
• Eilgangsmotor Längsschlitten

Technische Daten

• Spitzenweite 1000 mm
• Spitzenhöhe 165 mm
• Drehdurchmesser über Bett 325 mm
• Drehdurchmesser über Schlitten 190 mm
• Drehdurchmesser ohne Brücke 440 mm
• Maschinenbettbreite 200 mm
• Querschlittenweg 150 mm
• Oberschlittenweg 95 mm
• Drehmeißelquerschnitt, max. 16×16 mm
• Drehfutteraufnahme (DIN 55027) Nr. 5
• Spindelaufnahme (Drehspindel) MK 4 mm
• Spindelbohrung 32 mm
• Drehzahlbereich 1, stufenlos 85 – 405 UpM
• Drehzahlbereich 2, stufenlos 470 – 2200 UpM
• Längsvorschübe (48) 0,006 – 1,77 mm/U
• Quervorschübe (48) 0,003 – 0,885 mm/U
• Gewindemaß metrisch (48) 0,1 – 28 mm
• metrische Modulgewinde (19) 0,1 – 1,75 mm
• Zollgewinde, Gänge G (53) 75 – 2,5 G/’
• Zoll Modulgewinde, Gänge G (19) 70 – 4 G/’
• Pinolenaufnahme MK 3
• Pinolendurchmesser 40 mm
• Pinolenweg 100 mm
• Motorleistung 2200 W
• Netzanschluss 400/50 V/Hz
• Länge (gesamt) 2150 mm
• Höhe (gesamt) 1300 mm
• Gewicht 770 kg
