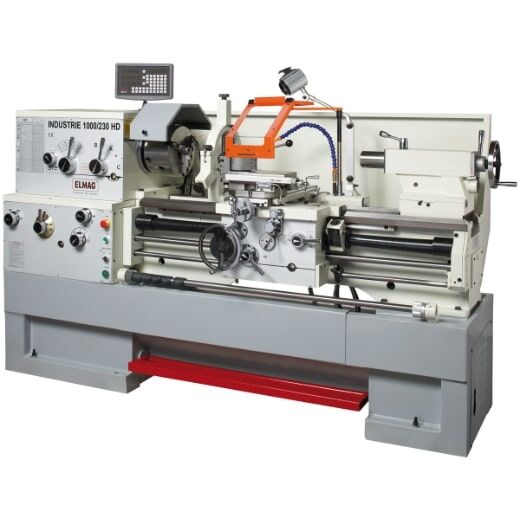

Universal-Drehmaschine INDUSTRIE 1000/230 HD

Universal-Drehmaschine INDUSTRIE 1000/230 HD

Die Qualität der INDUSTRIE 230 HD-Modelle wird bereits beim Einschalten klar: Kaum hörbares Antriebsgeräusch. Keine Vibrationen bei großen Schnitttiefen. In der Tat sind die 230 HD-Modelle mit 2.635, 2.835 bzw. 3.055 kg die schwersten ihrer Klasse und dank ihrer extrem robusten Bauweise – z.B. hoch-frequenzgehärtete Prismenführungen – bestens für den Schwerlast- und Dauerbetrieb geeignet.

Die 230 HD bieten mit 80 mm eine extra große Spindelbohrung für die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll Durchmesser (76,1 mm). Eine Drehgröße über Schlitten von Ø 290 x 1.000, 1.500 bzw. 2.000 mm und ein maximaler Drehdurchmesser von 460 bzw. 700 mm lassen für den Maschinen-, Stahl-, Anlagen- und Werkzeugbau kaum Wünsche offen – ebenso 12 Drehzahlen für 170 Längs- und Quervorschübe sowie 150 Leitspindelsteigungen für metrische und Zollgewinde.

Besonderer Vorteil: Keine externen Wechselräder, dafür eine komfortabel bedienbare Vorgelegeschaltung am Getriebegehäuse. Der Werkzeugschlitten der 230 HD-Modelle ist mit einem zeitsparenden Vorschub-Abschaltmechanismus und mit einer dreistufigen Einstellwelle ausgestattet. Gegen Überlast schützt eine einstellbare Zugspindel-Rutschkupplung. Eine mechanische Drehspindel-Fußbremse und ein Kühlmittelsystem runden das Bild dieser Hochleistungsmaschine ab.

Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige geliefert.

Serienausstattung

• inklusive digitaler Positionsanzeige

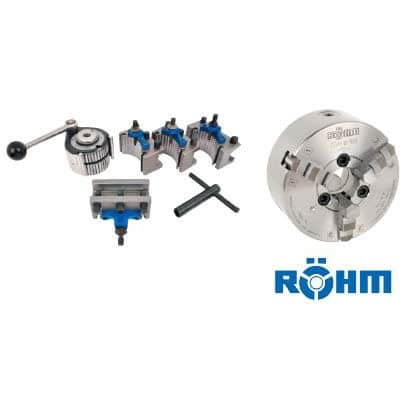

• RÖHM-Dreibacken-Drehfutter Ø 250 mm
• Vierbacken-Planscheibenfutter Ø 315 mm
• Aufspannscheibe Ø 350 mm
• 2 Zentrierspitzen feststehend
• Mitlaufende Körnerspitze MK 5
• Mitlauflünette
• Stehlünette
• Schnellwechsel-Stahlhalter-Set, 5-teilig MB
• Gewindeuhr
• Halogen-Maschinenlampe
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsschalter
• Untergestell / Spänewanne / Spritzwand
• Werkzeugsatz / Bedienungsanleitung / CE

Sonderzubehör

• Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
• Drehmeißel-Satz ‚Camlock‘ 25 x 25 mm, 7-teilig
• Abstechhalter 25 x 25 mm, Länge 150 mm
• Messer zu Abstechhalter 25 x 25 mm

Technische Daten

• Spitzenweite: 1000mm
• Spitzenhöhe: 230mm
• Drehdurchmesser über Bett: 460mm
• Drehdurchmesser über Schlitten: 290mm
• Drehdurchmesser ohne Brücke: 700mm
• Maschinenbettbreite: 340mm
• Brückenlänge: 200mm
• Querschlittenweg: 280mm
• Oberschlittenweg: 100mm
• Drehmeißelquerschnitt, max.: 25x25mm
• Drehfutteraufnahme: D1 – 8
• Spindelaufnahme (Drehspindel): MK 7mm
• Spindelbohrung: 80mm
• Drehzahl: 25 – 1800UpM
• Drehzahlstufen: 12
• Längsvorschübe: (170) 0,04 – 2,46mm/U
• Quervorschübe: (170) 0,02 – 1,23mm/U
• Gewindemaß metrisch: (24) 0,5 – 20mm
• metrische Modulgewinde: (20) 0,25 -10mm
• Zollgewinde, Gänge G: (61) 1-5 / 8 – 72G/‘
• Zoll Modulgewinde, Gänge G: (45) 3-1 / 4 -96G/‘
• Leitspindelsteigung: 6mm
• Leitspindeldurchmesser: 40mm
• Pinolenaufnahme: MK 5
• Pinolendurchmesser: 75mm
• Pinolenweg: 130mm
• Motorleistung: 5500W
• Kühlmittelpumpe: 40W
• Netzanschluss: 400/50V/Hz
• Länge (gesamt): 2310mm
• Höhe (gesamt): 1255mm
• Gewicht: 2635kg
