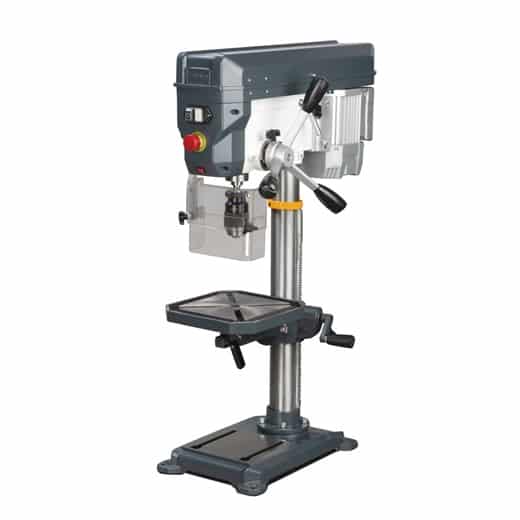

Tischbohrmaschine OPTIdrill DQ 22 (230V)

Tischbohrmaschine OPTIdrill DQ 22 (230V)

• Separater Not-Halt-Schlagschalter
• Bohrtiefenanschlag
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
• Bohrtisch ± 45° neigbar und 360° drehbar
• Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
• Präzisions-Spindelbohrung
• Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges Schnellspannbohrfutter
• GATES Qualitätsriemen
• Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

Technische Details

• Länge (Produkt) ca. 700 mm
• Säulendurchmesser 70 mm
• Breite/Tiefe (Produkt) ca. 351 mm
• Höhe (Produkt) ca. 1006 mm
• Gewicht (Netto) ca. 41,7 kg
• Bohrleistung Stahl (S235JR) 20 mm
• Dauerbohrleistung Stahl (S235JR) 16 mm
• Bohrtisch Arbeitsfläche Länge 270 mm
• Bohrtisch Arbeitsfläche Breite 270 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 2
• Bohrtischdrehung 360°
• Bohrtischneigung ±45°
• Traglast Bohrtisch 15 kg
• Abstand Spindel – Bohrtisch max. 460 mm
• Drehzahlbereich 300 – 2300 min¯¹
• Anzahl der Drehzahlbereiche 12 Stufen
• Leistung Antriebsmotor 0,55 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 639 mm
• Maschinenfuß Arbeitsfläche Länge 191 mm
• Maschinenfuß Arbeitsfläche Breite 187 mm
• Pinolenhub 85 mm
• Spindelaufnahme MK 2
• Ausladung 169 mm

Lieferumfang

• Schnellspannbohrfutter 1 – 16 mm
• Morsekonus MK 2/B16
• T-Nutensteine
