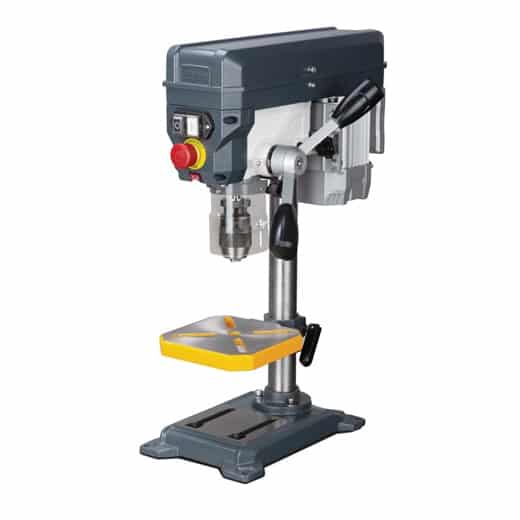

Tischbohrmaschine OPTIdrill DQ 14

Tischbohrmaschine OPTIdrill DQ 14

• Separater Not-Halt-Schlagschalter

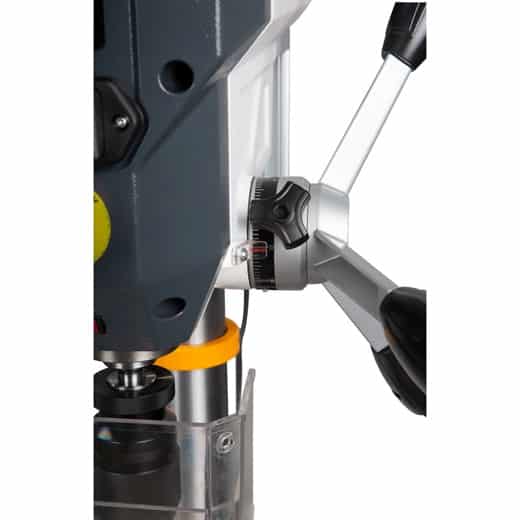

• Messskala für Bohrtiefe
• Bohrtisch ± 45° neigbar und 360° drehbar
• Aus einem Stück gegossener Aluminium- Druckguss-Pinolenhebel mit Softgrip-Griffen
• Präzisions-Spindelbohrung
• Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges Schnellspannbohrfutter

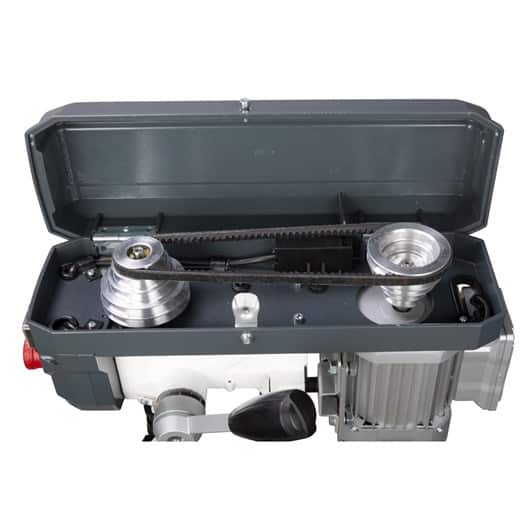

• GATES Qualitätsriemen
• Groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt

Technische Details

• Länge (Produkt) ca. 472 mm
• Säulendurchmesser 46 mm
• Breite/Tiefe (Produkt) ca. 283 mm
• Höhe (Produkt) ca. 634 mm
• Gewicht (Netto) ca. 18,5 kg
• Bohrleistung Stahl (S235JR) 13 mm
• Dauerbohrleistung Stahl (S235JR) 12 mm
• Bohrtisch Arbeitsfläche Länge 170 mm
• Bohrtisch Arbeitsfläche Breite 170 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 2
• Bohrtischdrehung 360°
• Bohrtischneigung ±45°
• Traglast Bohrtisch 8 kg
• Abstand Spindel – Bohrtisch max. 250 mm
• Drehzahlbereich 700 – 2500 min¯¹
• Anzahl der Drehzahlbereiche 5 Stufen
• Leistung Antriebsmotor 0,35 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 340 mm
• Maschinenfuß Arbeitsfläche Länge 138 mm
• Maschinenfuß Arbeitsfläche Breite 128 mm
• Pinolenhub 52 mm
• Spindelaufnahme fest/B16
• Ausladung 104 mm

Lieferumfang

• Schnellspannbohrfutter 1 – 15,9 mm
• T-Nutensteine
