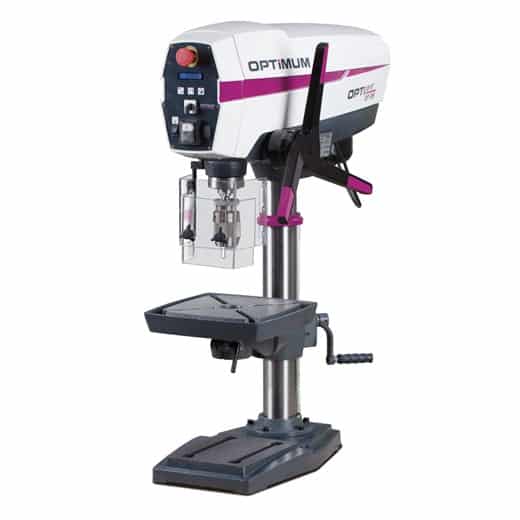

Tischbohrmaschine OPTIdrill DP 26-T (400 V)

Tischbohrmaschine OPTIdrill DP 26-T (400 V)

• Schwere Ausführung der gesamten Maschine
• Hohe Laufruhe dank neuem Spindeldesign
• Industriemotor

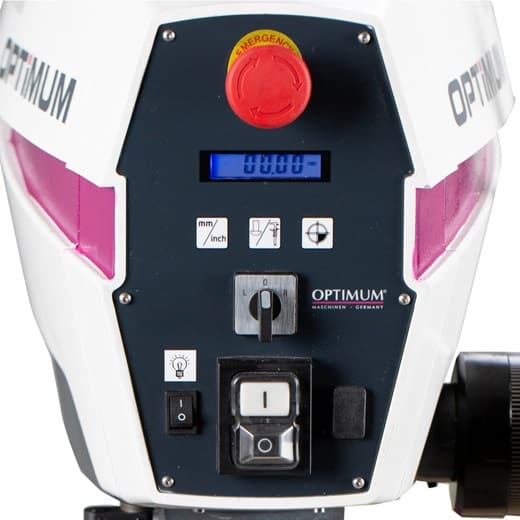

• Separatem Not-Halt-Schlagschalter
• Digitaler Tiefenmesser
• LED-Maschinenleuchte im Bohrkopf integriert
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufende Kühlwasserrinne
• Bohrtisch ± 45° neigbar und 360° drehbar

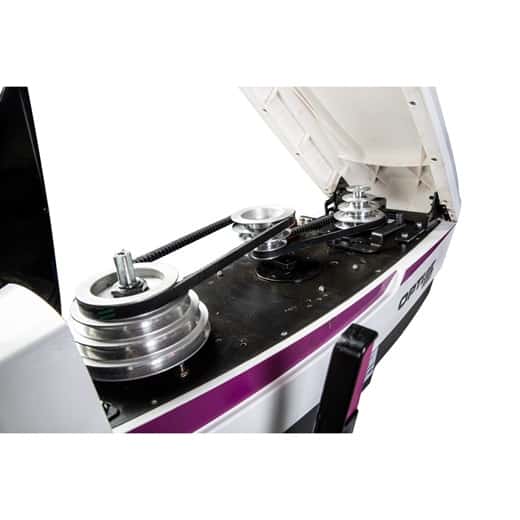

• Keilriemenabdeckung mit Sicherheitsschalter
• Präzisions-Spindelbohrung
• Maschinenbedienung Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit ≤ 0,02 mm in der Bohrspindel gemessen
• Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
• Massive, groß dimensionierte Grundplatte mit T-Nuten

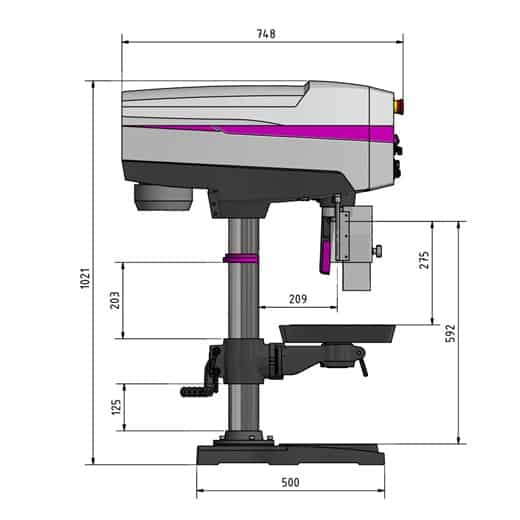

Technische Details

• Länge (Produkt) ca. 748 mm
• Säulendurchmesser 80 mm

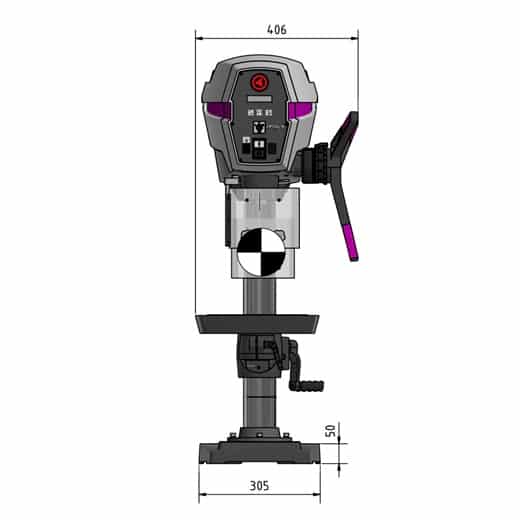

• Breite/Tiefe (Produkt) ca. 406 mm
• Höhe (Produkt) ca. 1025 mm
• Gewicht (Netto) ca. 107 kg
• Bohrleistung Stahl (S235JR) 25 mm
• Dauerbohrleistung Stahl (S235JR) 20 mm

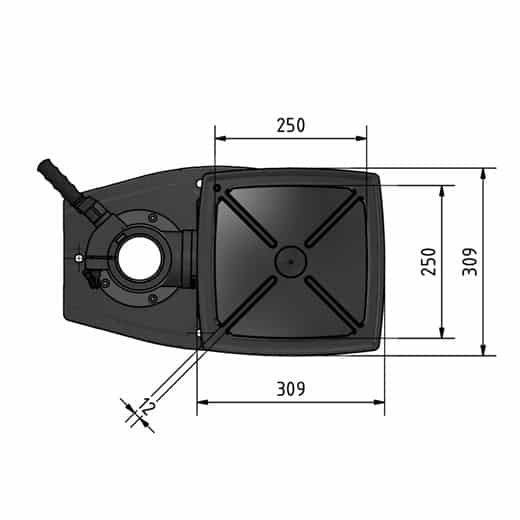

• Bohrtisch Arbeitsfläche Länge 308 mm
• Bohrtisch Arbeitsfläche Breite 308 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 12 mm
• Bohrtisch T-Nuten Anzahl 2
• Bohrtischdrehung 360°
• Bohrtischneigung 45°
• Traglast Bohrtisch 45 kg
• Abstand Spindel – Bohrtisch max. 400 mm
• Drehzahlbereich 200 – 2440 min¯¹
• Anzahl der Drehzahlbereiche 12
• Leistung Antriebsmotor 0,75 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 592 mm

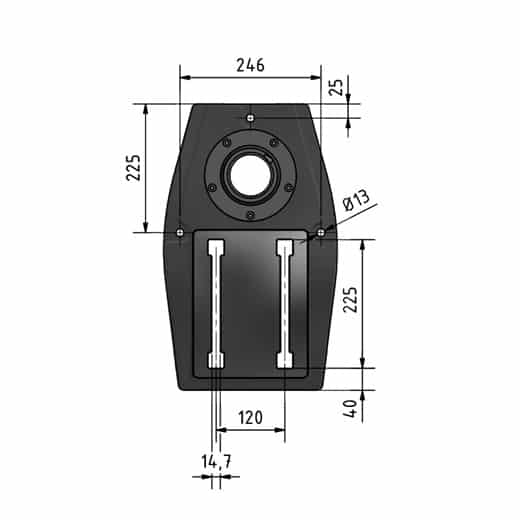

• Maschinenfuß Arbeitsfläche Länge 202 mm
• Maschinenfuß Arbeitsfläche Breite 265 mm
• Maschinenfuß T-Nuten Größe 14 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 120 mm
• Pinolenhub 95 mm
• Spindelaufnahme MK 3
• Ausladung 209 mm

Lieferumfang

• Schnellspannbohrfutter 0 – 16 mm
• T-Nutensteine
• Austreiber
• Adapter MK 3-B16
• Bedienwerkzeug
