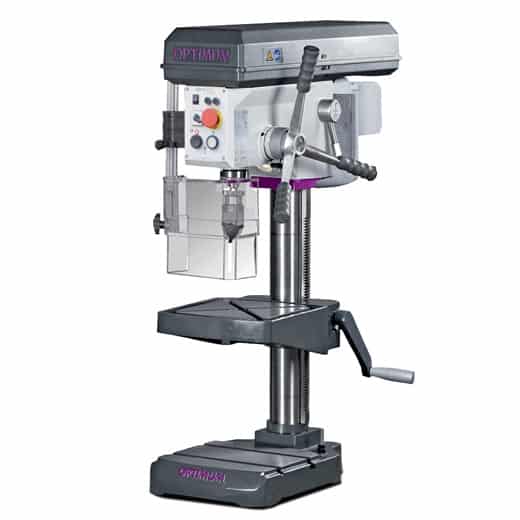

Tischbohrmaschine OPTIdrill B 24H (400 V)

Tischbohrmaschine OPTIdrill B 24H (400 V)

• Laufruhiger und leistungsstarker Industrie-Elektromotor
• Separater Not-Halt-Schlagschalter
• Stabile Gußsäule
• Messskala für Bohrtiefe
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
• Bohrtisch 360° drehbar
• Keilriemenabdeckung mit Sicherheitsschalter

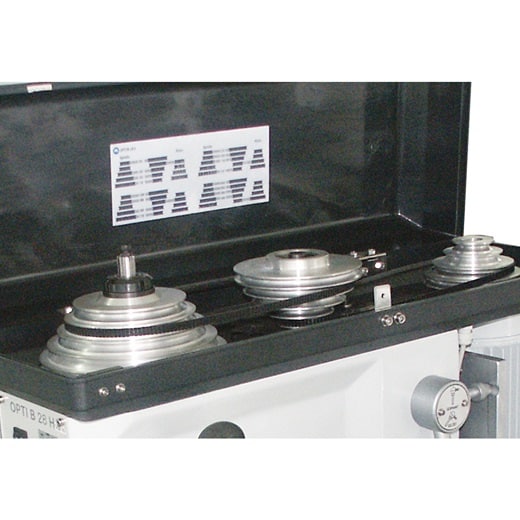

• Keilriemen-Schnellspanneinrichtung
• Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
• Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
• Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
• Maschinenleuchte
• Rechts-/Linkslauf

Technische Details

• Säulendurchmesser 80 mm
• Länge (Produkt) ca. 665 mm
• Breite/Tiefe (Produkt) ca. 434 mm
• Höhe (Produkt) ca. 998 mm
• Gewicht (Netto) ca. 92 kg
• Bohrleistung Stahl (S235JR) 24 mm
• Dauerbohrleistung Stahl (S235JR) 20 mm
• Bohrtisch Arbeitsfläche Länge 280 mm
• Bohrtisch Arbeitsfläche Breite 300 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtischdrehung 360°
• Abstand Spindel – Bohrtisch max. 515 mm
• Drehzahlbereich 350 – 4000 min¯¹
• Anzahl der Drehzahlbereiche 7 Stufen
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 590 mm
• Maschinenfuß Arbeitsfläche Länge 280 mm
• Maschinenfuß Arbeitsfläche Breite 260 mm
• Maschinenfuß T-Nuten Größe 14 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 120 mm
• Pinolenhub 85 mm
• Spindelaufnahme MK 2
• Ausladung 165 mm
• Antriebsleistung Spindelmotor 0,85 kW
• Anzahl der Leistungsstufen Spindelmotor 1 Stufe

Lieferumfang

• Schnellspannbohrfutter (1 – 16 mm)
• Morsekonus MK2/B16
• T-Nutensteine
