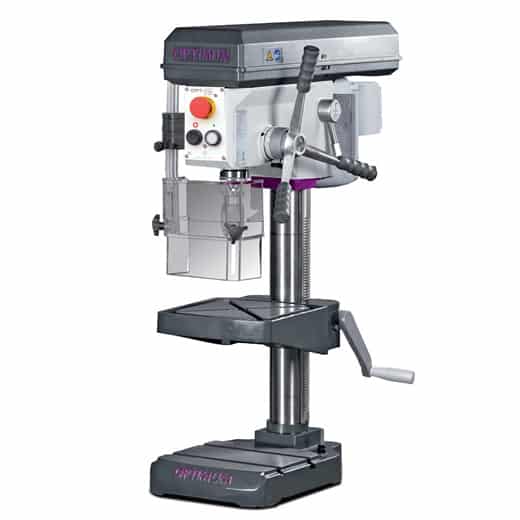

Tischbohrmaschine OPTIdrill B 16H

Tischbohrmaschine OPTIdrill B 16H

• Laufruhiger und leistungsstarker Industrie-Elektromotor
• Separater Not-Halt-Schlagschalter
• Stabile Gußsäule
• Messskala für Bohrtiefe
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
• Bohrtisch 360° drehbar
• Keilriemenabdeckung mit Sicherheitsschalter

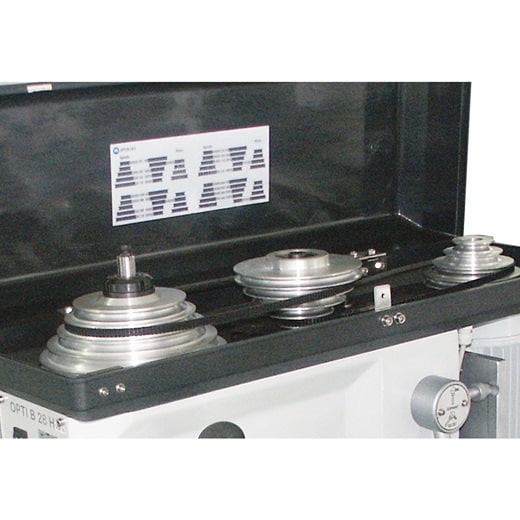

• Keilriemen-Schnellspanneinrichtung
• Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
• Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
• Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter

Technische Details

• Säulendurchmesser 60 mm
• Länge (Produkt) ca. 549 mm
• Breite/Tiefe (Produkt) ca. 300 mm
• Höhe (Produkt) ca. 848 mm
• Gewicht (Netto) ca. 54 kg
• Bohrleistung Stahl (S235JR) 13 mm
• Dauerbohrleistung Stahl (S235JR) 11 mm
• Bohrtisch Arbeitsfläche Länge 230 mm
• Bohrtisch Arbeitsfläche Breite 245 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 12 mm
• Bohrtischdrehung 360°
• Abstand Spindel – Bohrtisch max. 370 mm
• Drehzahlbereich 450 – 3500 min¯¹
• Anzahl der Drehzahlbereiche 5 Stufen
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 495 mm
• Maschinenfuß Arbeitsfläche Länge 200 mm
• Maschinenfuß Arbeitsfläche Breite 240 mm
• Maschinenfuß T-Nuten Größe 12 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 80 mm
• Pinolenhub 65 mm
• Spindelaufnahme MK 2
• Ausladung 130 mm
• Antriebsleistung Spindelmotor 0,55 kW
• Anzahl der Leistungsstufen Spindelmotor 1 Stufen

Lieferumfang

• Schnellspannbohrfutter (1 – 13 mm)
• Morsekonus MK2/B16
• T-Nutensteine
