Teilscheiben-Set klein

Teilscheiben-Set klein

Teilscheiben-Sets zur Herstellung von präzisen, indirekten Spezialteilungen auf Teilapparaten oder Rundtischen.

Mit Teilscheibe für große Teilungen, Bohrungsanzahl 26/28/30/32/34/37/38/39/41/43/44/46/47/49/51/51/53/57/59.

Details

• Einfache Montage auf der Antriebsachse
• Präzise Positionierung durch Einrasten eines Indexstiftes oder einer Indexschere in der Teilscheiben-Bohrungen
• Einstellbarer Indexstift für einfache Teilungen, z.B. zum Einrasten in jede fünfte Teilscheibenbohrung
• Einstellbare indexschere für komplexe Teilungen, z.B. nach je zwei ganzen Umdrehungen des Handrads soll jeweils die zehnte Bohrung abgesteckt werden – der erste Scherenzeiger zeigt die Zielbohrung, in welche eingerastet wird

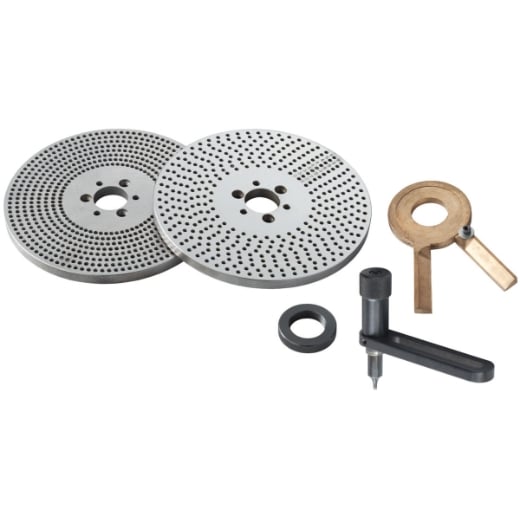

• Komplett-Sets mit Teilscheibe, Indexstift, Indexschere, Distanzring

Technische Daten

• Bohrungsanzahl: 26 – 59
• Aussendurchmesser: 180mm
• Innendurchmesser: 28,8mm
• Höhe: 10.5mm
