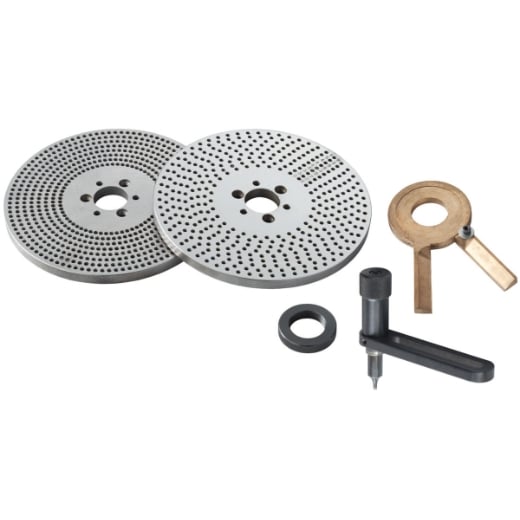

Teilscheiben-Set groß

Teilscheiben-Set groß

Teilscheiben-Sets zur Herstellung von präzisen, indirekten Spezialteilungen auf Teilapparaten oder Rundtischen.

Mit Teilscheibe für kleine Teilungen, Bohrungsanzahl 61/63/69/71/73/77/79/81/83/87/89/91/93/97/99.

Details

• Einfache Montage auf der Antriebsachse
• Präzise Positionierung durch Einrasten eines Indexstiftes oder einer Indexschere in der Teilscheiben-Bohrungen
• Einstellbarer Indexstift für einfache Teilungen, z.B. zum Einrasten in jede fünfte Teilscheibenbohrung
• Einstellbare indexschere für komplexe Teilungen, z.B. nach je zwei ganzen Umdrehungen des Handrads soll jeweils die zehnte Bohrung abgesteckt werden – der erste Scherenzeiger zeigt die Zielbohrung, in welche eingerastet wird
• Komplett-Sets mit Teilscheibe, Indexstift, Indexschere, Distanzring

Technische Daten

• Bohrungsanzahl: 61 – 99
• Aussendurchmesser: 180mm
• Innendurchmesser: 28,8mm
• Höhe: 10.5mm
