Teilapparat horizontal/vertikal

Teilapparat horizontal/vertikal

Teilapparate TAHV für Bohr- und Fräsmaschinen zur präzisen Bearbeitung von Werkstücken an einstellbaren Winkelpositionen. Mit Dreibacken-Drehfutter und sechs präzisen Einrastscheiben für die Teilungen 2 x 180°, 3 x 120°, 4 x 90°, 6 x 60°, 8 x 45°, 12 x 30° und 24 x 15°.

Details

• Horizontal oder vertikal auf Bohr- oder Frästisch montierbar
• Mit hochwertigem Dreibacken-Drehfutter
• Übersetzungsverhältnis Drehfutter zu Handrad 1 : 90, entspricht je Handrad-Umdrehung 4° Drehfutterdrehung
• Drehfutter nach Ausrastvorgang frei drehbar
• Gut lesbare Skalen, Nonius mit Ablesegenauigkeit 10′
• Spielfreie Schnellklemmvorrichtungen
• Übersetzungsgetriebe gehärtet und geschliffen

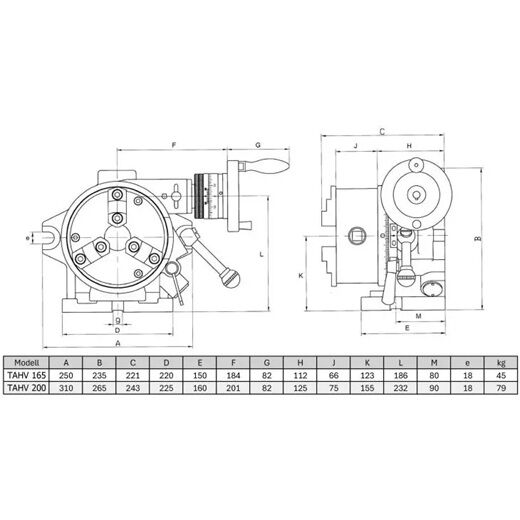

Technische Daten

• A: 238mm
• B: 160mm
• C: 124mm
• D: 312mm
• E: 290mm
• F: 63mm
• G: 238mm
• H: 155mm
