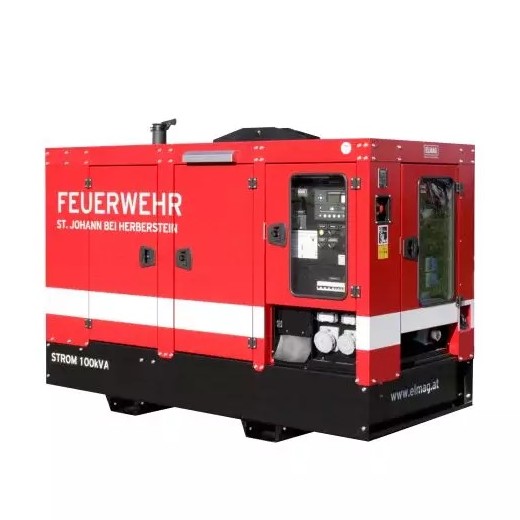

Stromerzeuger SEDSSF 100WDE-IT/TN-Stage V

Stromerzeuger SEDSSF 100WDE-IT/TN-Stage V

SEDSS Stromerzeuger der Serie IT/TN sind ideal für mobilen sowie auch stationären Betrieb ausgestattet. Im mobilen Einsatz bietet der ISO-Wächter einen optimalen Personen- & Fehlerschutz. Mittels Betriebsartenschalter kann der Betriebsmodus einfach auf Anlagenversorgung (für Gebäudeeinspeisung) umgeschaltet werden. Die umfangreiche Serienausstattung macht diese Geräte zur optimalen Lösung für Feuerwehr, Rettung, Katastrophenschutz sowie für Kommunalbetriebe.

Ausstattung

• Anschlüsse
  • Direktversorgung: 3x Schuko 16A, 1x CEE 16A-3p, 1x CEE 32A-3p, 1x CEE 63A-3p
  • Anlagenversorgung: 1x CEE 32A-5p
• Abschaltung
  • Magneto-Stopp
  • Not Stopp
  • niedrigem Öldruck
  • Übertemperatur
  • Überlastung
  • Kurzschluss
  • ISO-Wächter 2-stufig
• Generator
  • Synchrongenerator
  • AVR-Regelung
  • Schutzart IP 23
• DSE7320
• Anlagen-/Direktversorgung
• Voltmeter
• Amperemeter
• Hertzmeter
• Stundenzähler
• Digitale Tankanzeige
• Schalttafelabdeckung
• Erhaltungsladung
• Grundrahmentank
• Dieselpumpe 12V
• Ölablasspumpe
• Dichte Bodenwanne
• Wasserabscheider
• Schalldämmung SS
• Hebeöse

Modelle SEDSSF serienmäßig

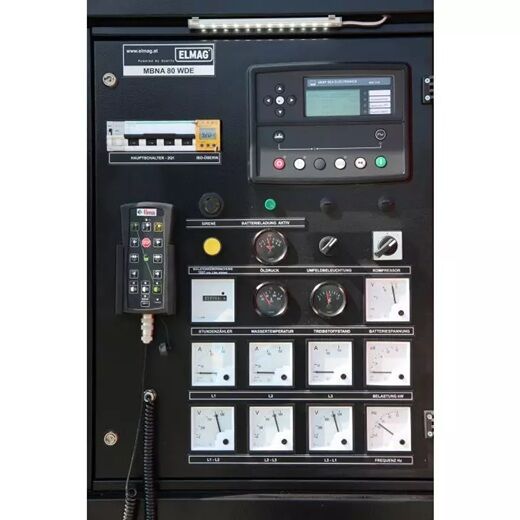

Digitales und analoges Anzeigesystem mit DSE 7320 Steuermodul.

• Leistungs-, Spannungs- & Motorüberwachung digital am LCD-Display
• Stundenzähler, Temperatur- und Kraftstoffanzeige, Batteriespannung
• 3x Amperemeter und kW-Messer
• 3x Spannungsanzeige und Frequenzmessgerät

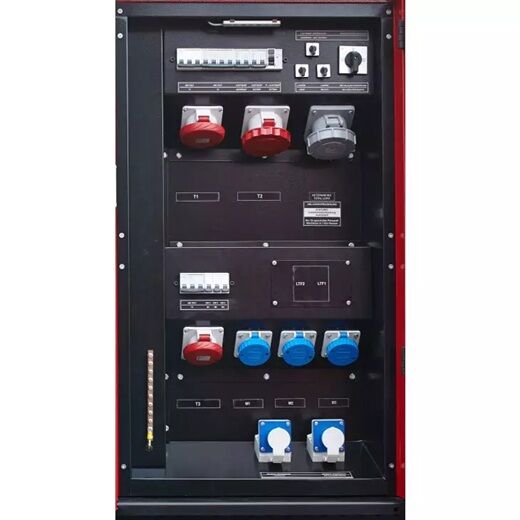

Steckdosenfeld Modelle SEDSSF

• 1 Anschluss für Anlagenversorgung
• 6 Anschlüsse für Direktversorgung

Betriebsartenschalter

• Anlagenversorgung: Der ISO-Wächter wird autom. deaktiviert und nur die Anlagensteckdose aktiviert. Ideal für Gebäudeversorgung.
• Direktversorgung: Der ISO-Wächter sowie die Steckdosen für Direktversorgung sind aktiviert und bieten einen optimalen Personenschutz ohne Erdungsspieß.

Details

• Extra kräftig – Dieselmotor mit Wasserkühlung
• Synchrongenerator mit AVR-Regelung, Spannungsdifferenz max. +/-1%
• Digitales Steuermodul DSE4520 für manuellen Betrieb, Fernstart oder Automatik
• Versperrbare Schalttafelabdeckung mit Sichtfenster
• ISO-Wächter 2-stufig (Stufe 1: Warnung, Stufe 2: Abschaltung)
• Betriebsartenschalter: Anlagenversorgung (Hausbetrieb) / Direktversorgung (Feldbetrieb)
• Umfangreiches Steckdosenpanel in IP67
• Jede Steckdose mittels thermisch-magnetischem Schutzschalter abgesichert
• Erhaltungsladegerät mit außenliegendem Anschlussstecker
• Digitale Tankanzeige, dichte Bodenwanne, Spezialtankdeckel, uvm.
• Anschlussvorbereitung für automatische Netzumschaltung (TS-Kit)

Technische Daten

• Spannung – Frequenz 400 / 230/50 V/Hz
• Maximalleistung 3~400V 110 kVA
• Dauerleistung 3~400V 100 kVA
• Leistung 3~400V kont. 144 A
• Maximalleistung 1~230V 37 kVA
• Dauerleistung 1~230V 33 kVA
• Leistung 1~230V kont. 144 A
• Kraftstoffart Diesel
• Drehzahl 1500 UpM
• Kühlung wassergekühlt
• Motortype KDI3404TCRSCR
• Abgasstufe 5
• Motorleistung 89,7 kW
• Hubraum 3400 cm³
• Zylinder 4
• Tankinhalt 270 l
• Verbrauch bei 75% Last 16.8 l/h
• Laufzeit je Tankfüllung bei 75% Last 16 h
• Abmessungen LxBxH 2950x1130x1940 mm
• Gewicht (ohne Treibstoff) 1870 kg
• Schallleistung entspr. RL 2000/14/EG, 2005/88/EG 93 LWA
• Schalldruckpegel in 7m 68 dB(A)
