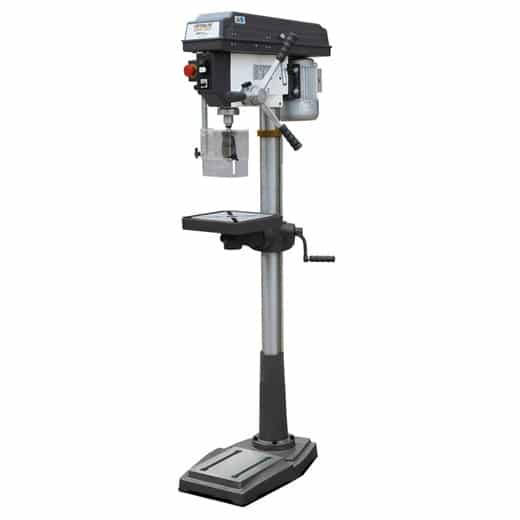

Säulenbohrmaschine OPTIdrill DQ 25

Säulenbohrmaschine OPTIdrill DQ 25

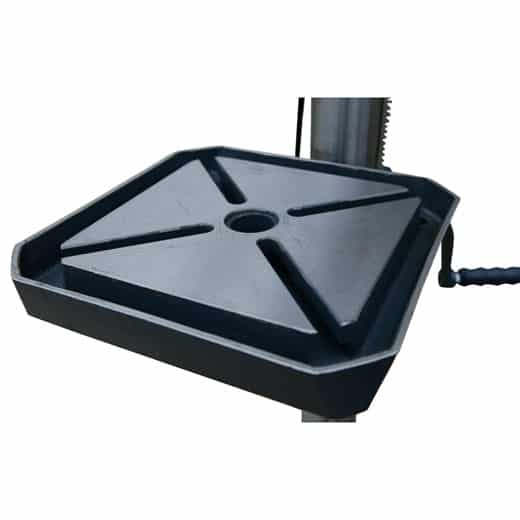

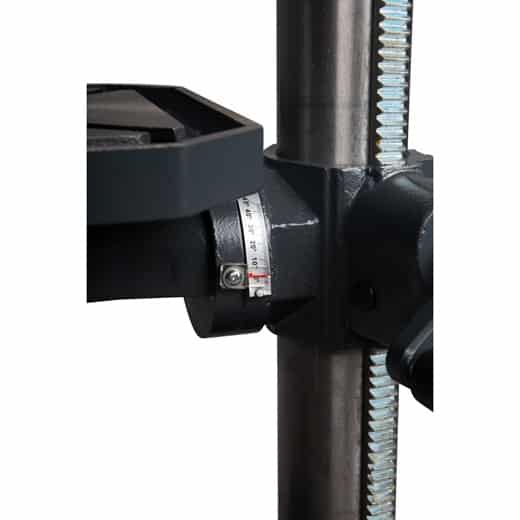

• Präzise gearbeiteter Bohrtisch, ± 45° seitlich kippbar und 360° drehbar
• Massive, groß dimensionierte Bodenplatte mit Nuten, rückseitig stark verrippt
• Geschliffener Vielzahn-Mitnehmer

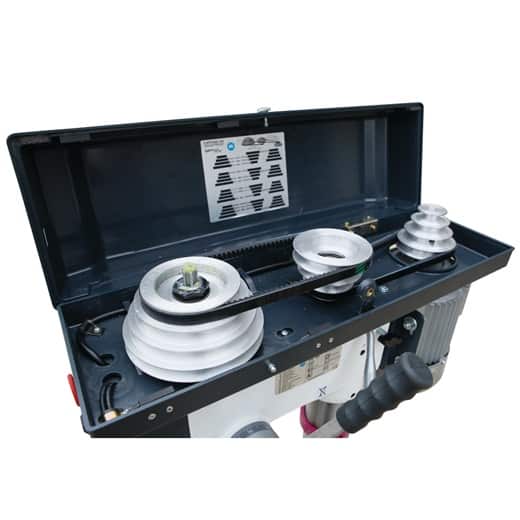

• Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
• Garantierte Rundlaufgenauigkeit besser als 0,03 mm in der Bohrspindel gemessen
• Bohrspindel mit Präzisionskugellager
• Schnellspannbohrfutter im Standardlieferumfang
• Riemenabdeckung mit Sicherheitsschalter
• Bedienungsfreundlicher Schalter nach IP 54
• Separater Not-Halt-Schlagschalter

Technische Details

• Länge (Produkt) ca. 700 mm
• Säulendurchmesser 73 mm
• Breite/Tiefe (Produkt) ca. 350 mm
• Höhe (Produkt) ca. 1620 mm
• Gewicht (Netto) ca. 71 kg
• Bohrleistung Stahl (S235JR) 25 mm
• Dauerbohrleistung Stahl (S235JR) 20 mm
• Bohrtisch Arbeitsfläche Länge 280 mm
• Bohrtisch Arbeitsfläche Breite 280 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 2
• Bohrtischdrehung 360°
• Bohrtischneigung 45°
• Traglast Bohrtisch 40 kg
• Abstand Spindel – Bohrtisch max. 690 mm
• Drehzahlbereich 200 – 2440 min¯¹
• Anzahl der Drehzahlbereiche 12
• Leistung Antriebsmotor 0,75 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 1200 mm
• Maschinenfuß Arbeitsfläche Länge 500 mm
• Maschinenfuß Arbeitsfläche Breite 300 mm
• Maschinenfuß T-Nuten Größe 15 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 120 mm
• Pinolenhub 80 mm
• Spindelaufnahme MK 3
• Ausladung 181 mm

Lieferumfang

• Schnellspannbohrfutter 1 – 16 mm
• T-Nutensteine
• Morsekonus MK 3/B16 (DQ 25)
• Morsekonus MK 4/B16 (DQ 32)
• Austreiber
