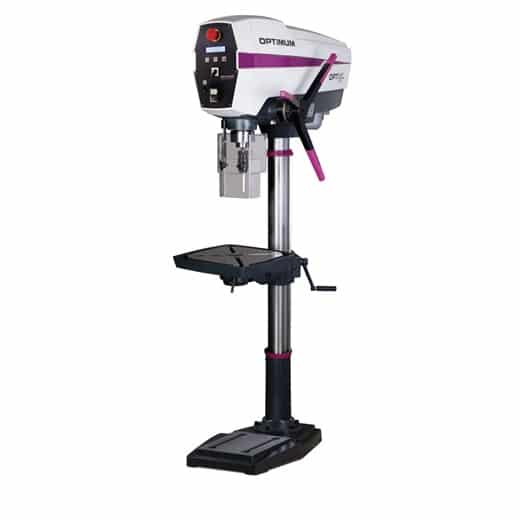

Säulenbohrmaschine OPTIdrill DP 33

Säulenbohrmaschine OPTIdrill DP 33

• Schwere Ausführung der gesamten Maschine
• Hohe Laufruhe dank neuem Spindeldesign
• Industriemotor

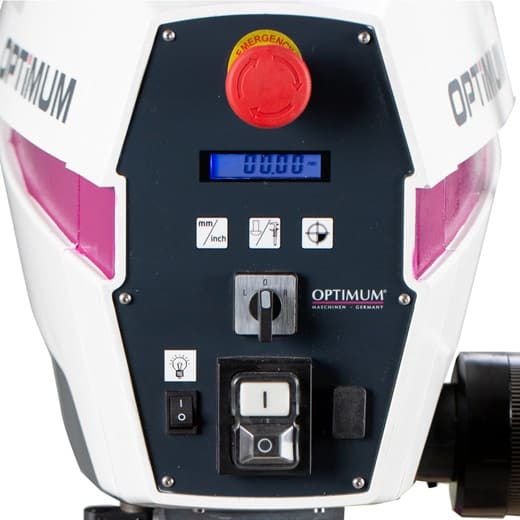

• Separatem Not-Halt-Schlagschalter

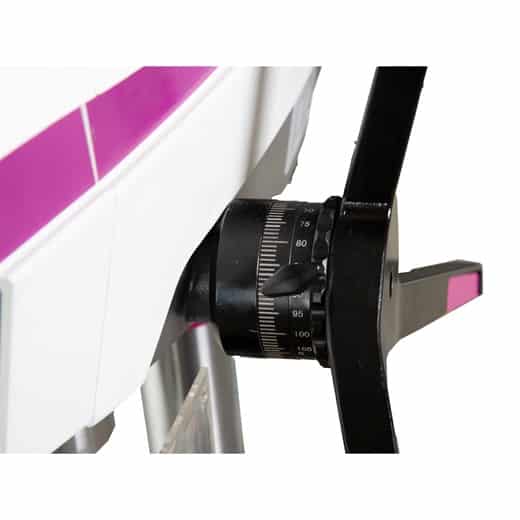

• Digitaler Tiefenmesser
• LED-Maschinenleuchte im Bohrkopf integriert
• Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufende Kühlwasserrinne
• Bohrtisch ± 45° neigbar und 360° drehbar

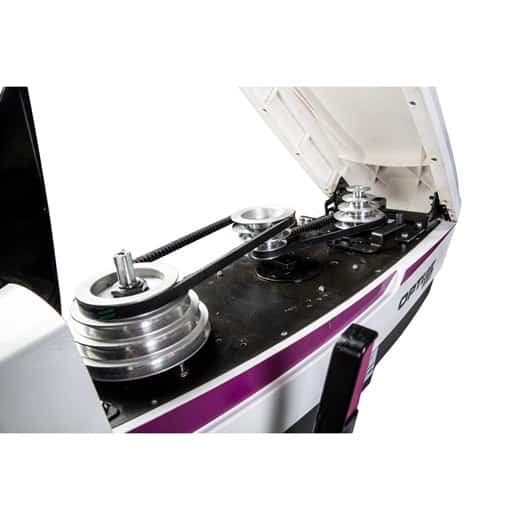

• Keilriemenabdeckung mit Sicherheitsschalter
• Präzisions-Spindelbohrung
• Maschinenbedienung Sicherheitselektrik in 24 V Gleichspannung
• Garantierte Rundlaufgenauigkeit ≤ 0,02 mm in der Bohrspindel gemessen
• Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
• Massive, groß dimensionierte Grundplatte mit T-Nuten

Technische Details

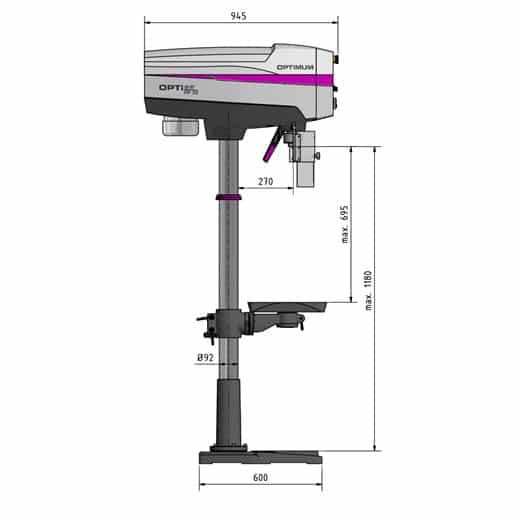

• Länge (Produkt) ca. 945 mm
• Säulendurchmesser 92 mm
• Breite/Tiefe (Produkt) ca. 485 mm

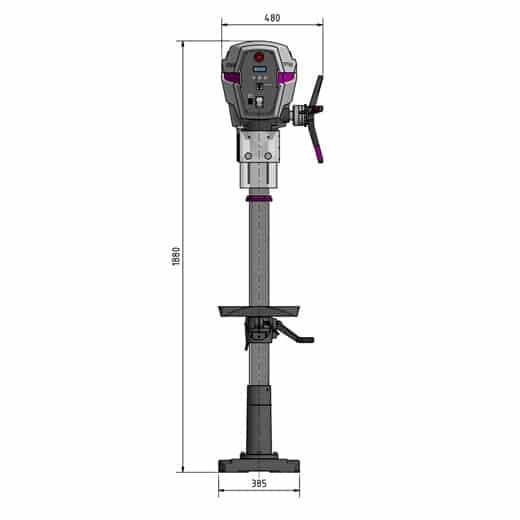

• Höhe (Produkt) ca. 1880 mm
• Gewicht (Netto) ca. 186 kg
• Bohrleistung Stahl (S235JR) 30 mm
• Dauerbohrleistung Stahl (S235JR) 25 mm

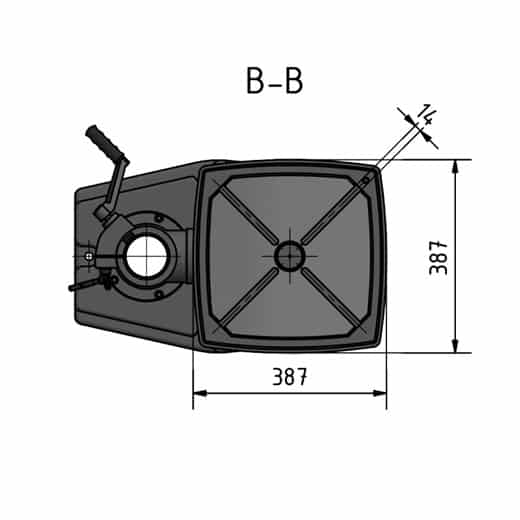

• Bohrtisch Arbeitsfläche Länge 387 mm
• Bohrtisch Arbeitsfläche Breite 387 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 2
• Bohrtischdrehung 360°
• Bohrtischneigung 45°
• Abstand Spindel – Bohrtisch max. 775 mm
• Drehzahlbereich 120 – 1810 min¯¹
• Anzahl der Drehzahlbereiche 9
• Leistung Antriebsmotor 1,1 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 1300 mm

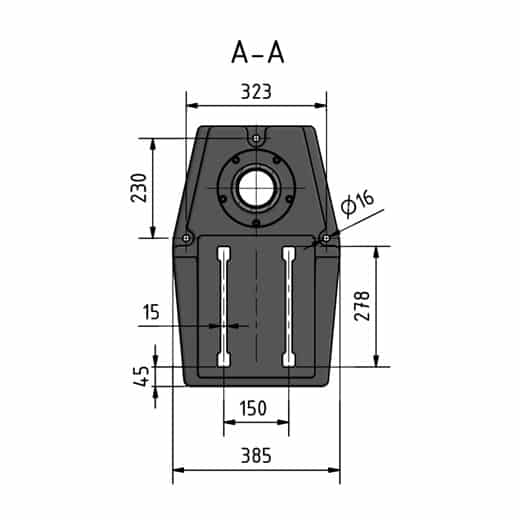

• Maschinenfuß Arbeitsfläche Länge 270 mm
• Maschinenfuß Arbeitsfläche Breite 327 mm
• Maschinenfuß T-Nuten Größe 16 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 150 mm
• Pinolenhub 125 mm
• Spindelaufnahme MK 4
• Ausladung 270 mm

Lieferumfang

• Schnellspannbohrfutter 1 – 16 mm
• T-Nutensteine
• Austreiber
• Adapter MK 4-B16
• Bedienwerkzeug
