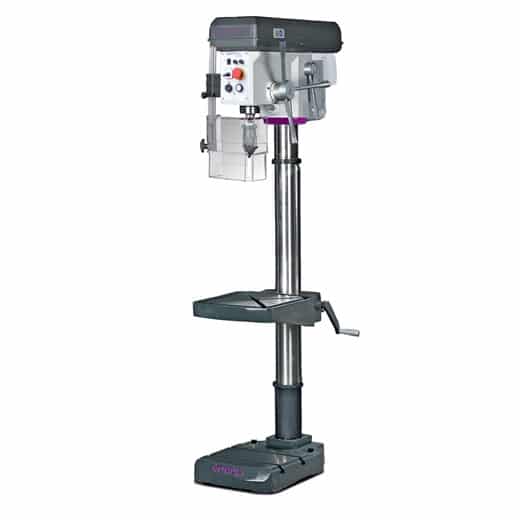

Säulenbohrmaschine OPTIdrill B 28H

Säulenbohrmaschine OPTIdrill B 28H

• Laufruhiger und leistungsstarker Industrie-Elektromotor
• Separater Not-Halt-Schlagschalter
• Stabile Gußsäule
• Messskala für Bohrtiefe
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
• Bohrtisch 360° drehbar

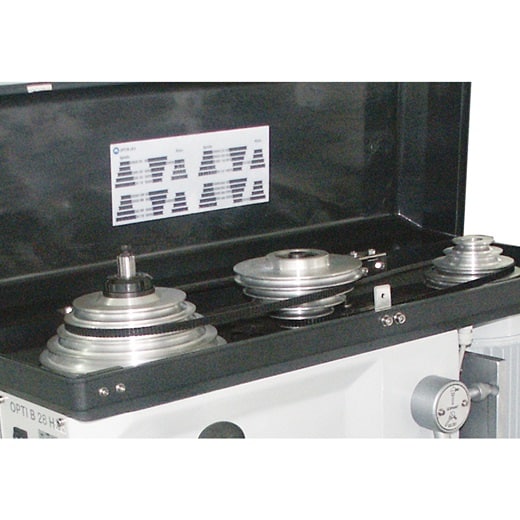

• Keilriemenabdeckung mit Sicherheitsschalter
• Keilriemen-Schnellspanneinrichtung
• Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
• Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
• Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
• Maschinenleuchte
• Rechts-/Linkslauf
• Leichter Werkzeugwechsel durch integrierten Austreiber
• Pinolenhebel aus Stahl

Technische Details

• Säulendurchmesser 92 mm
• Länge (Produkt) ca. 698 mm
• Breite/Tiefe (Produkt) ca. 449 mm
• Höhe (Produkt) ca. 1721 mm
• Gewicht (Netto) ca. 142 kg
• Bohrleistung Stahl (S235JR) 28 mm
• Dauerbohrleistung Stahl (S235JR) 24 mm
• Bohrtisch Arbeitsfläche Länge 340 mm
• Bohrtisch Arbeitsfläche Breite 360 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtischdrehung 360°
• Abstand Spindel – Bohrtisch max. 860 mm
• Drehzahlbereich 120 – 4000 min¯¹
• Anzahl der Drehzahlbereiche 16 Stufen
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 1285 mm
• Maschinenfuß Arbeitsfläche Länge 320 mm
• Maschinenfuß Arbeitsfläche Breite 320 mm
• Maschinenfuß T-Nuten Größe 14 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 120 mm
• Pinolenhub 105 mm
• Spindelaufnahme MK 3
• Ausladung 200 mm
• Antriebsleistung Spindelmotor 0.85 kW
• Anzahl der Leistungsstufen Spindelmotor 1 Stufe

Lieferumfang

• Schnellspannbohrfutter (1 – 16 mm)
• Morsekonus MK3/B16
• T-Nutensteine
