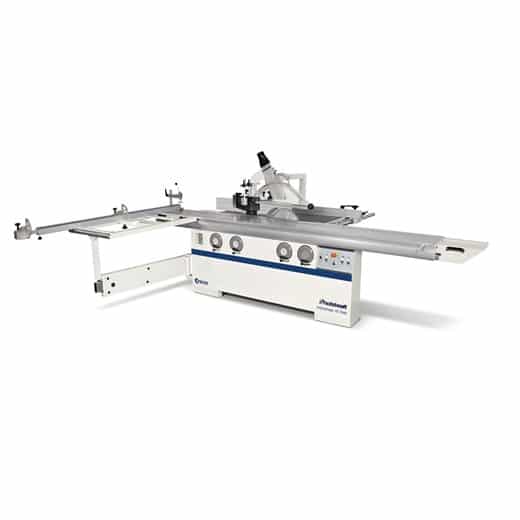

Säge-Fräse-Kombination minimax st 5es 26

Säge-Fräse-Kombination minimax st 5es 26

• Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
• Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und präzise einstellbar
• Sägeaggregat schwenkbar von 90° bis -45°
• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium
• Großer Besäumrahmen (1200 x 650 mm)
• Mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis 3300 mm

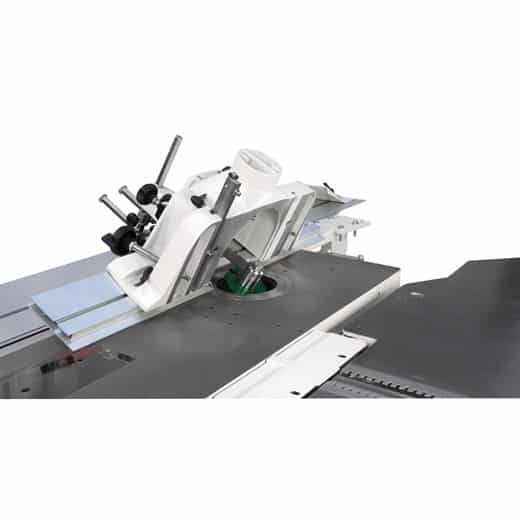

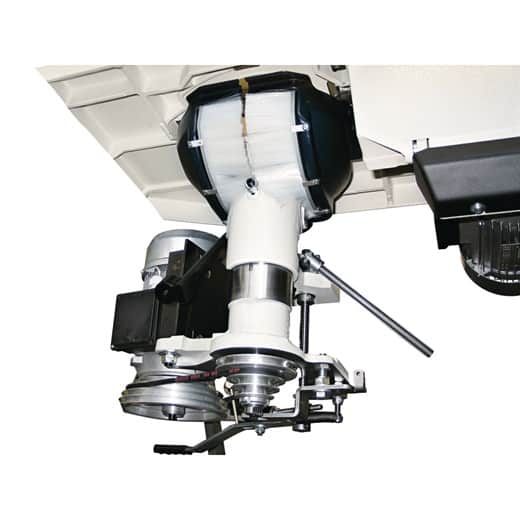

• Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
• Vier Fräsgeschwindigkeiten
• Mit Rechts-Linkslauf der Frässpindel

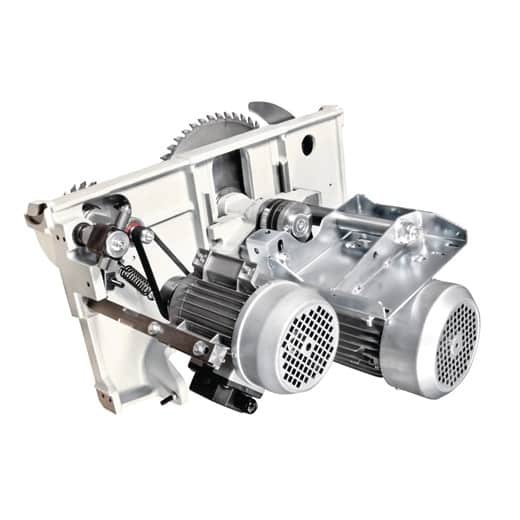

• Drei unabhängige Motoren
• Mit abschließbarem Hauptschalter, Motorschutzschalter

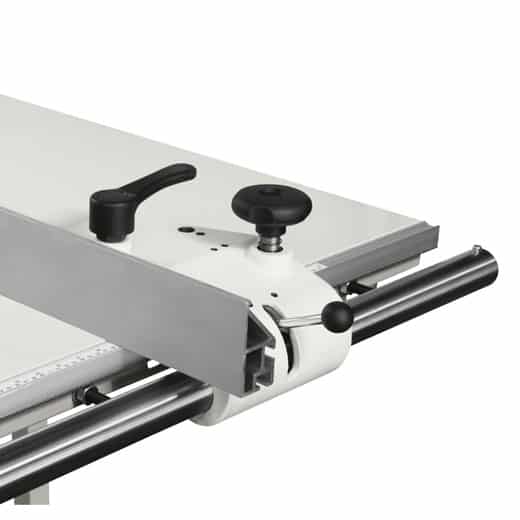

• Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten

Technische Details

• Gewicht (Netto) ca. 820 kg
• Absaugstutzendurchmesser 3 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 80 mm
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Leistung Antriebsmotor 2 x 5,0 kW
• Leistung Vorritzmotor 0,55 kW
• Formatschiebeschlittenbreite 360 mm
• Formatschiebeschlittenhöhe 142 mm
• Tischlänge 1380 mm
• Tischbreite 465 mm
• Spindelneigung 0 – -45°
• Nutzlänge der Spindel 125 mm
• Spindeldrehzahlen 3500/6000/8000/10000 min⁻¹
• Werkzeugdurchmesser max. absenkbar 240 mm
• Werkzeugdurchmesser max. Zapfenfräsen 320 mm
• Besäumlänge 2600 mm
• Schnittbreite mit Parallelanschlag 900 mm
• Max. Ablängbreite links vom Sägeblatt 3300 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe 90° 118 mm
• Max. Schnitthöhe 45° 84 mm
• Durchmesser (Haupt-)Sägeblatt 350 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
• Durchmesser Vorritzsägeblatt 120 mm
• Drehzahl (Haupt-)Sägeblatt 4200 min⁻¹

Lieferumfang

• Bogenfrässchutzhaube
• Sägeblatt-Pendelschutz mit Absaughaube
• Eloxierter Aluminium-Formatschiebeschlitten
• Aluminium-Anschlagbacken
• Besäumschuh
• Klappanschläge
• Materialrolle am Ausleger
• Einstellungen am Anschlag mit Gradrastereinteilung
• Fräsanschlag mit Schnellpositionierung
• Exzenterspanner
• Griff für Schiebeschlitten

Ausstattung

• Vorritzeinrichtung mit separatem Vorritzmotor
• Eloxierter Aluminium-Formatschiebeschlitten
• Griff für Schiebeschlitten

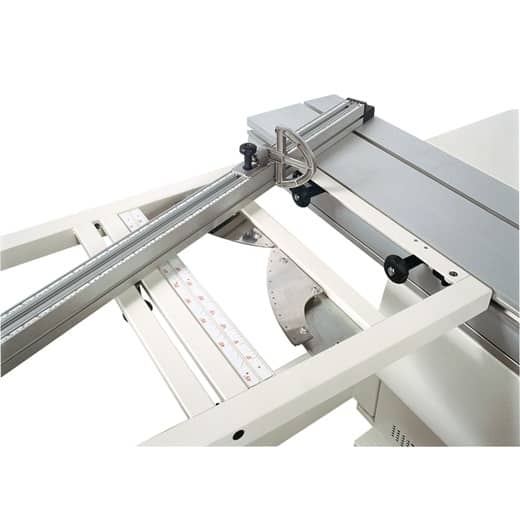

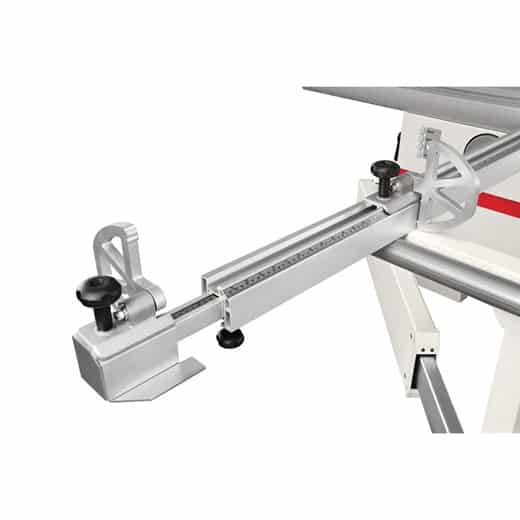

• Besäumrahmen 1200 x 650 mm, mit winkel­verstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen, mit Gradrastereinteilung
• Materialrolle am Besäumrahmen
• Besäumschuh
• Exzenterspanner
• Tischverbreiterung
• Tischverlängerung
• Sägeblattschutz
• Sägeblatt-Pendelschutz mit Absaughaube

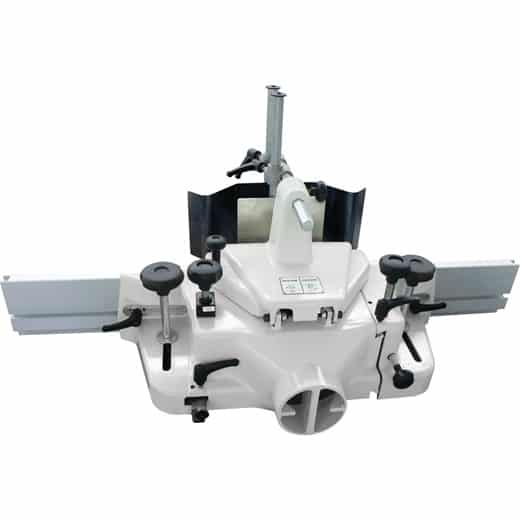

• Fräsanschlag mit Schnellpositionierung
• Bogenfräs-Schutzhaube
• Höhenverstellung der Spindel manuell
• Neigungsverstellung der Spindel manuell
• Höhenverstellung des Sägeblatts manuell
• Neigungsverstellung des Sägeblatts manuell
