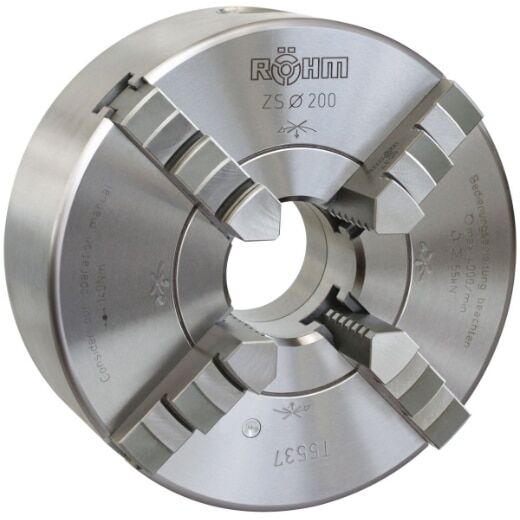

RÖHM-Vierbacken Drehfutter

RÖHM-Vierbacken Drehfutter

Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind.

• Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
• Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
• Einfache Schmierung

Gusskörper versus Stahlkörper

• Gusskörper-Modelle ZG3 und ZG4: Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
• Stahlkörper-Modelle ZS3 und ZS4: Höher belastbar, deutlich mehr Speed

Details

• Bewährte, hochwertige Planspiralfutter für universellen Einsatz
• Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
• Mit zylindrischer Zentrieraufnahme (Maße B, C)
• Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
• Rund – und Planlaufgenauigkeit entsprechend DIN 6386
• Sehr gute Wiederholungsspanngenauigkeit
• Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
• Durchgangsbohrung für Stangenbearbeitung
• Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
• Mit Spannschlüssel und Befestigungsschrauben

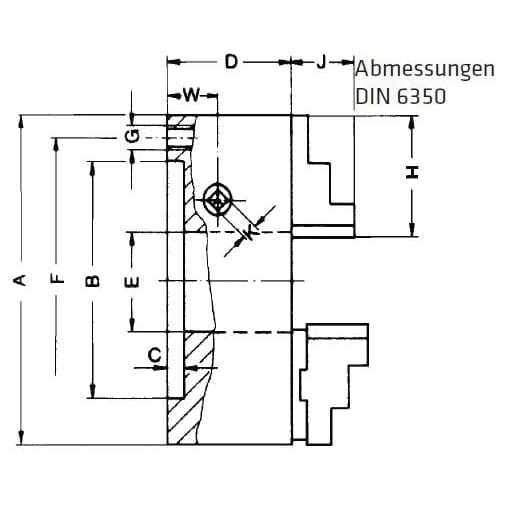

Technische Daten

• Zoll: 6 1/4Zoll
• Drehzahl max., Gusskörper ZG: 3600UpM
• Drehmoment am Schlüssel: 110Nm
• Gesamtspannkraft: 47kN
• Außenspannung Ø Größe A1 BB: 3 – 72mm
• Außenspannung Ø Größe A2 DB: 3 – 72mm
• Außenspannung Ø Größe A3 DB: 47 – 116mm
• Außenspannung Ø Größe A4 DB: 91 – 160mm
• Innenspannung Ø Größe J1: 39 – 107mm
• Innenspannung Ø Größe J2: 83 – 152mm
• Umlaufdurchmesser: 194mm
• Drehfutter Außendurchmesser: 160mm
• Zentrieraufnahme-Durchmesser: 125mm
• Tiefe Zentrieraufnahme: 4mm
• Körperhöhe: 65mm
• Durchgangsbohrung Durchmesser: 42mm
• Lochkreis-Durchmesser: 140mm
• Zentrierflanschgewinde: 3 x M10
• Backenlänge: 61mm
• Backenhöhe Überstand: 26mm
• Schlüsselweite: 10mm
• Triebhöhe: 22.45mm
• Gewicht: 8.2kg
