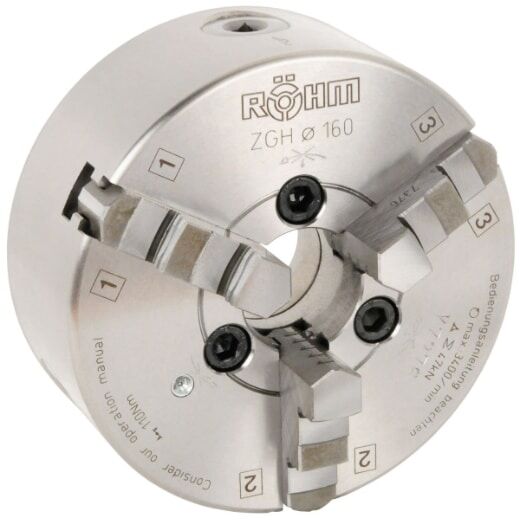

RÖHM-Dreibacken Drehfutter

RÖHM-Dreibacken Drehfutter

• Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
• Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
• Einfache Schmierung

Gusskörper versus Stahlkörper

• Gusskörper-Modelle ZG3 und ZG4: Etwas günstiger, Drehzahlbegrenzung auf zulässige Umfangsgeschwindigkeit für Gusseisen abgestimmt
• Stahlkörper-Modelle ZS3 und ZS4: Höher belastbar, deutlich mehr Speed

Details

• Bewährte, hochwertige Planspiralfutter für universellen Einsatz
• Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke,hohe Drehzahlen und große Zerspanleistung
• Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
• Rund- und Planlaufgenauigkeit entsprechend DIN 6386
• Sehr gute Wiederholspanngenauigkeit
• Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten etc.
• Durchgangsbohrung für Stangenbearbeitung
• Mit je einem Satz Bohr- und Drehbacken gehärtet und geschliffen:- 3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft- 3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
• Mit Spannschlüssel und Befestigungsschrauben
• Mit zylindrischer Zentrieraufnahme (Maße B, C)

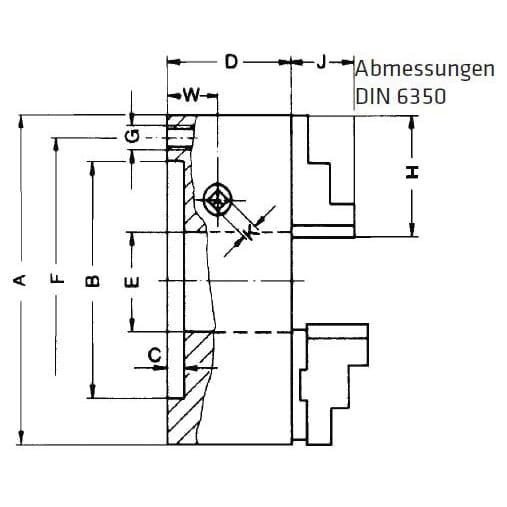

Technische Daten

• Zoll: 12 1/2
• Drehzahl max., Stahlkörper ZS: 2300UpM
• Drehmoment am Schlüssel: 180Nm
• Gesamtspannkraft: 69kN
• Außenspannung Ø Größe A1 BB: 6-135mm
• Außenspannung Ø Größe A2 DB: 6-135mm
• Außenspannung Ø Größe A3 DB: 96 – 225mm
• Außenspannung Ø Größe A4 DB: 186 – 315mm
• Innenspannung Ø Größe J1: 96 – 224mm
• Innenspannung Ø Größe J2: 186 – 305mm
• Umlaufdurchmesser: 395mm
• Drehfutter Außendurchmesser: 315mm
• Zentrieraufnahme-Durchmesser: 260mm
• Tiefe Zentrieraufnahme: 5mm
• Körperhöhe: 95mm
• Durchgangsbohrung Durchmesser: 103mm
• Lochkreis-Durchmesser: 286mm
• Zentrierflanschgewinde: 3 x M16
• Backenlänge: 130mm
• Backenhöhe Überstand: 46mm
• Schlüsselweite: 14mm
• Triebhöhe: 30mm
• Gewicht: 44.2kg
