Räumnadel-Set

Räumnadel-Set

Räumen ist ein spanabhebendes Verfahren zur Herstellung von Bohrungsprofilen wie Passfedernuten, Innenvier- und -sechskanten sowie Außenprofilen und – mit Spezialräumwerkzeugen – Kelnaben- und Zahnprofilen.

Bohr- und Fräsmaschinen können es

Kleine Bohrungsprofile können auf Bohr- und Fräsmaschinen mit automatischem Höhenvorschub oder auf Dorn-, Hebel- und Spindelpressen hergestellt werden. Für große Bohrungsprofile ist eine Hydraulikpresse > 50 kN erforderlich.

ELMAG Räumnadel-Sets für die perfekte Nut

Räumnadel-Sets für die rasche und präzise Herstellung von maßhaltigen und genau zentrierten Passfedernuten in Werkstücken aus Stahl, rost-freiem Stahl, Guss und NE-Metallen. Anwendungsgrenze ist Härtegrad HRC 35.

Beispiele: Nabennuten für Zahnräder, Keilriemenscheiben, Kupplungsbuchsen etc.

Details

• Für Nabendurchmesser 32-50 mm

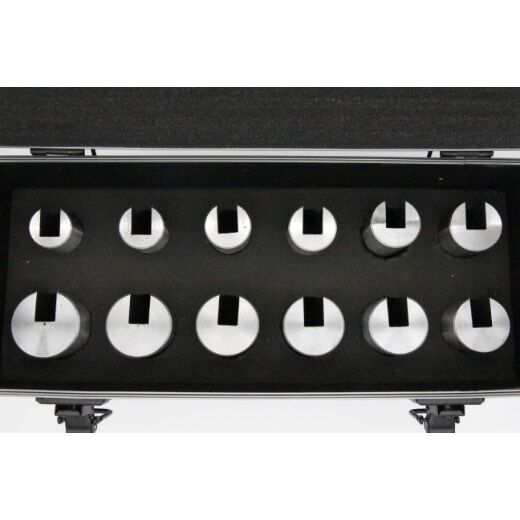

• Führungs-Bundbuchsen Ø 32, 34, 35, 36, 38 Länge ca. 100 mmØ 40, 42, 44, 45, 46 Länge ca. 125 mm Ø 48, 50 Länge ca. 148 mm

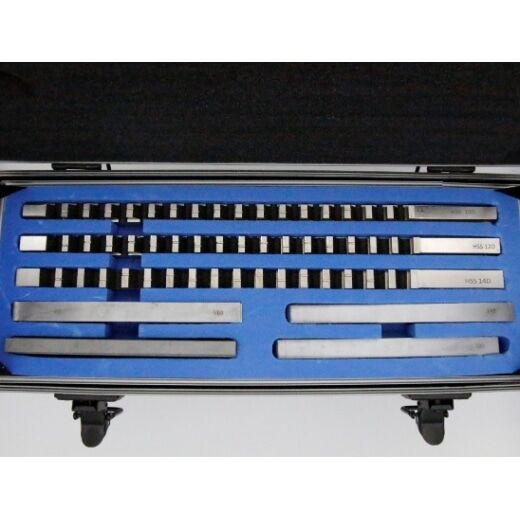

• Hochwertige Stoßräumnadeln aus HSS
• Gehärtet und präzisionsgeschliffen
• Hohe Maßgenauigkeit und lange Lebensdauer
• Für Passfederabmessungen gem. DIN 6885, Toleranz JS9

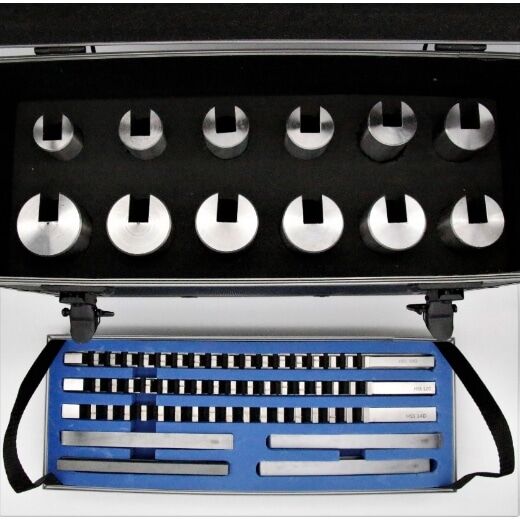

• Mit Führungsbuchsen, kalibrierten Unterlagen und Nutenlehren
• Sets in Holz-Systemkassette oder stabilem Holzkoffer
