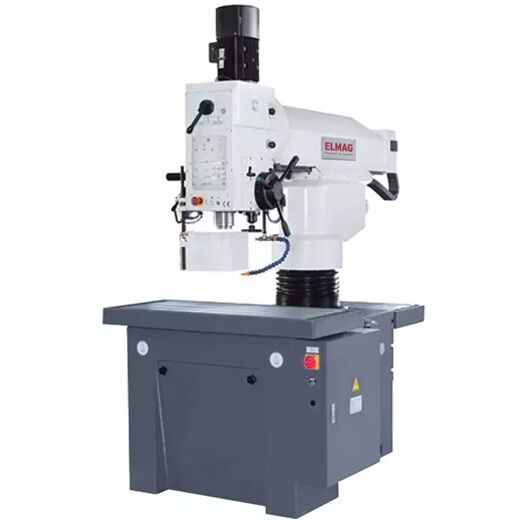

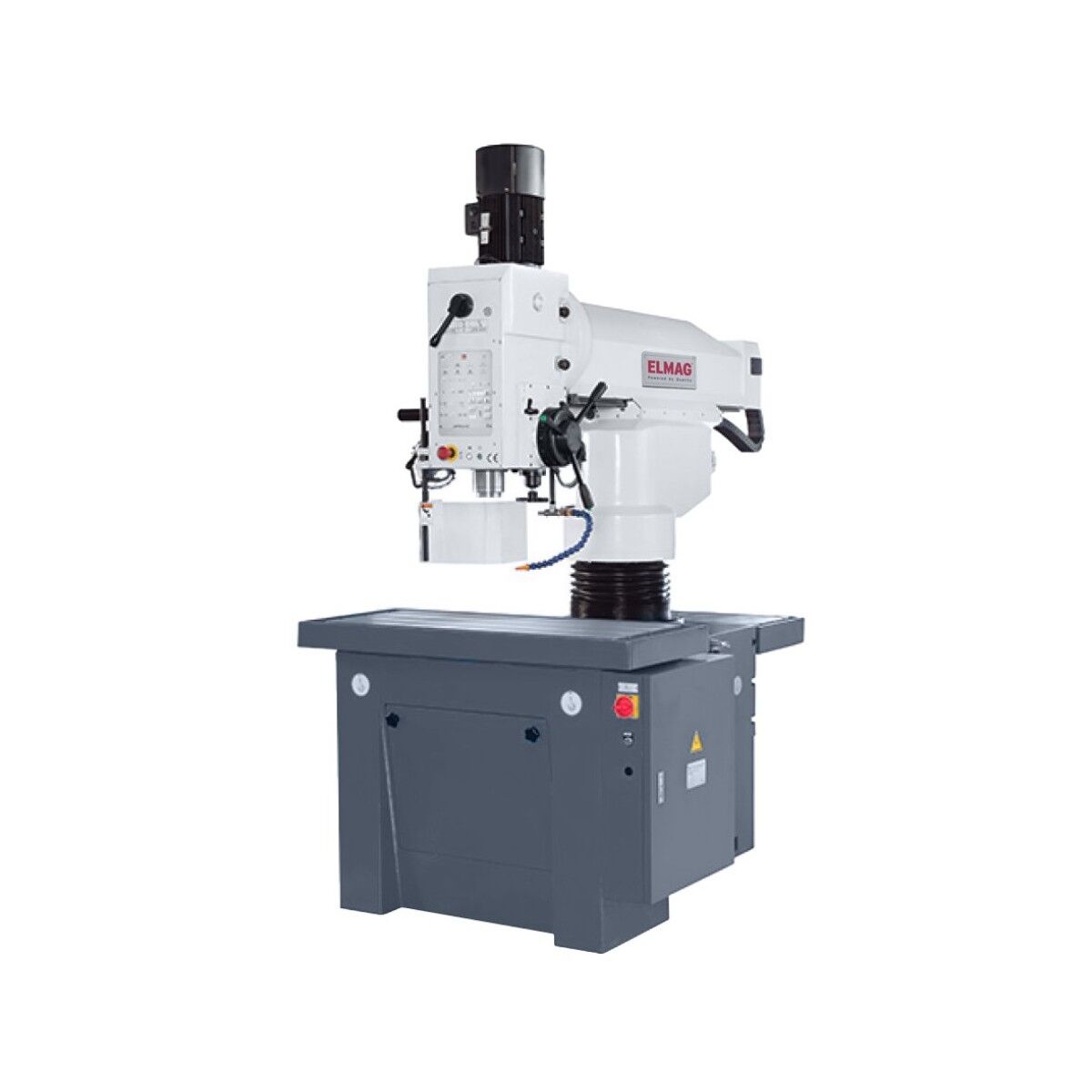

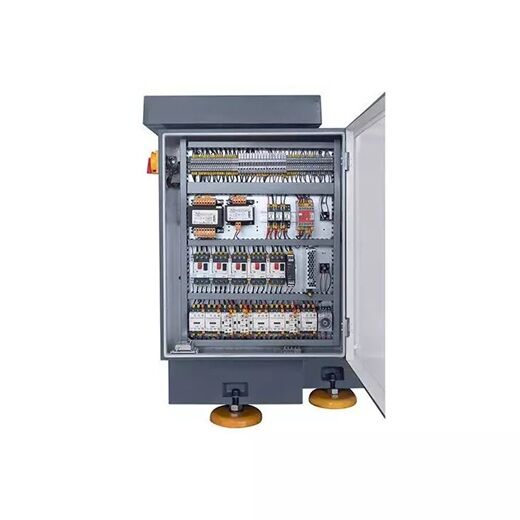

Radial-3D-Säulenbohrmaschine RSB 50 Touch Vario

Radial-3D-Säulenbohrmaschine RSB 50 Touch Vario

Sie bieten einmalige Flexibilität mit Aufspannflächen für unterschiedliche Anwendungen auf drei Maschinenseiten. Die RBS 50 verfügt zudem über einen elektronisch geregelten Servo-Pinolenvorschub und ein Touchscreen-Bediendisplay, das bei der Auswahl der richtigen Bearbeitungsparameter für das Bohren und Gewindeschneiden unterstützt. Die ideale Lösung für die Einzel- und Kleinserienfertigung, die häufig in der Instandhaltung sowie im Werkzeug- und Stahlbau eingesetzt wird.

Details

• Tisch, Säule, Oberbalken und Getriebekopf bestehen aus dickwandigem Qualitätsguss und der gesamte Aufbau der Maschine überzeugt durch hochwertige Komponenten und sorgfältige Verarbeitung
• Der große Arbeitsbereich, welcher durch die Montage optionaler Schwenk- und Winkeltische erweitert werden kann, bietet eine Vielzahl von Spann- und Bearbeitungsmöglichkeiten
• Leichtgängig, wartungsarm und mit hoher Steifigkeit läuft der Oberbalken in zwei groß dimensionierten Linearrollenführungen und ermöglicht so dessen exakte Positionierung mit geringem Kraftaufwand
• Das gesamte Handling der Maschine zeichnet sich durch eine besondere Leichtgängigkeit aus und entlastet damit den Bediener im Produktionsalltag
• Säule und Oberbalken verfügen über eine hydraulische Klemmung Hauptspindelantrieb mit 2 Getriebestufen in denen die Spindeldrehzahl stufenlos geregelt wird
• Für Bohrungen im Winkel ist der Bohrkopf in beide Richtungen bis jeweils 45°schwenkbar
• Eine Zentralschmierung erleichtert die Wartung der Maschine

Elektronisch geregelter Servo-Pinolenvorschub

• Ein Servomotor steuert stufenlos regelbar den Pinolenvorschub
• Der Anschlag für die Bohrtiefe wird elektronisch gesetzt, die Positioniergenauigkeit beträgt dabei +/- 0,1 mm

Verbesserte Funktion und bessere Übersicht durch das große Touchscreendisplay

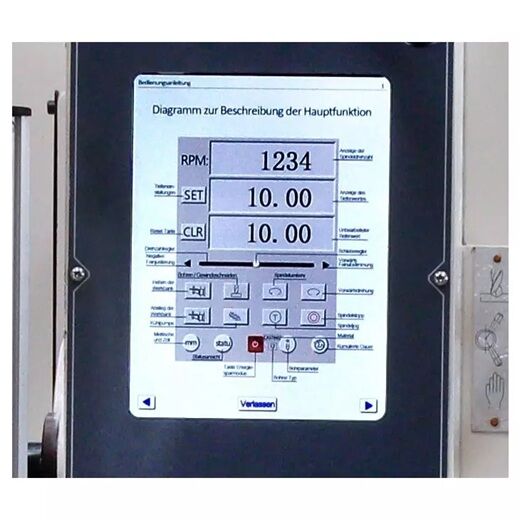

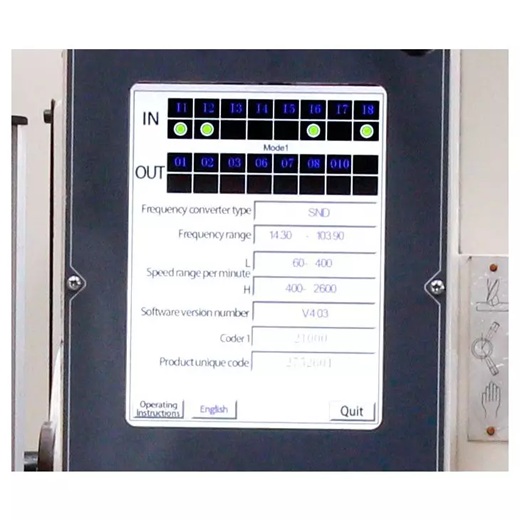

• Alle Maschinenfunktionen werden direkt über den Touchscreen geschaltet und übersichtlich angezeigt
• Die Maßeinheit der Eingaben und Anzeigen kann zwischen mm und inch gewählt werden
• Im Gewindeschneidmodus wechselt die Pinole bei Erreichen der gewählten Gewindetiefe die Spindeldrehrichtung
• Verschiedene Alarm-Anzeigen warnen den Bediener vor Fehlbedienungen oder zeigen den Betriebszustand an
• Die Steuerungssoftware schlägt zudem, abhängig von der gewünschten Bohrergröße, Empfehlungen für Drehzahl und Vorschub vor
• Auch die leistungsstarke Kühlmitteleinrichtung wird am Touchscreen aktiviert

Serienausstattung

• Touch-Screen-Monitor

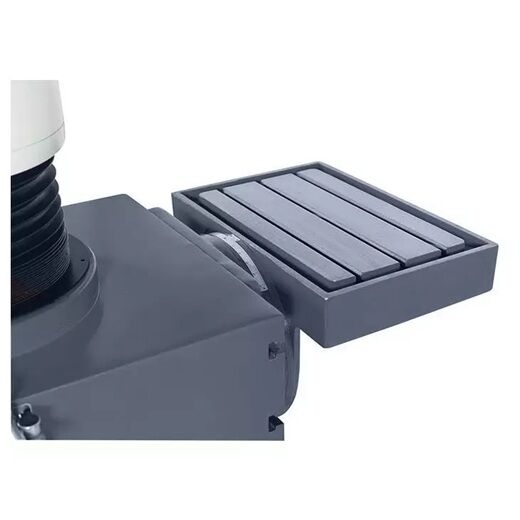

• Zusätzliche Aufspannflächen seitlich und hinten Würfeltisch
• Schwenkbarer Horizontaltisch
• Arbeitsleuchte
• Kühlmitteleinrichtung Gewindeschneideinrichtung
• Reduzierhülsen
• Bedienwerkzeug

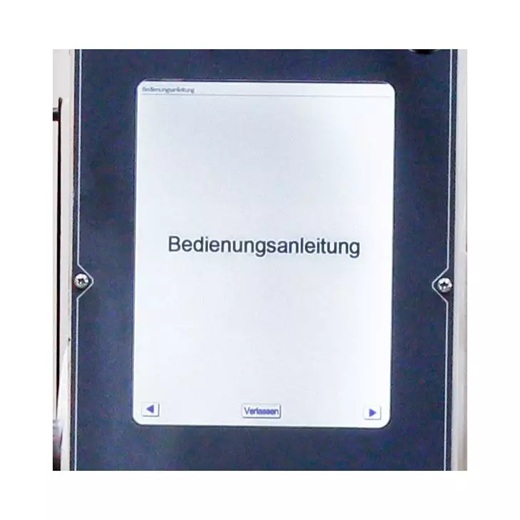

• Bedienanleitung

Vorteile

• Einzigartiges Bedienkonzept
• 3 Arbeitsstationen
• Erweiterte Kontrolle der Maschinenfunktionen
• Pinolenvorschub mit Servomotor
• Linearführungen für leichtgängige und präzise Bewegung des Auslegers
• 3 Jahre Garantie auf dem Touchscreen

Technische Daten

• Bohrleistung in Stahl 50 mm
• Ausladung 960 mm
• Gewindeschneideleistung M 32
• Abstand Spindelnase – Tischoberfläche 760 mm
• Spindelaufnahme (Drehspindel) 4 MK
• Drehzahlbereich 1 50 – 2000 UpM
• Pinolenhub 200 mm
• Säulenhub 400 mm
• Säulendurchmesser 220 mm
• Fräskopf Schwenkbereich +/- 90 °
• Tischweg X x Y 1200 x 505 mm
• Pinolenvorschub 1 – 300 mm/U
• Länge x Breite 1720 x 1200 mm
• Höhe 2250 mm
• Gewicht 2740 kg
• Hauptantrieb Motorleistung 3 kW
• Motorleistung Höhenverstellung 1,5 kW
• Motorleistung Vorschub 1,26 kW
• Kühlmittelpumpe Motorleistung 0,085 kW
• Hydraulikpumpe Motorleistung 0,37 kW
• Verfahrwege 590 mm
