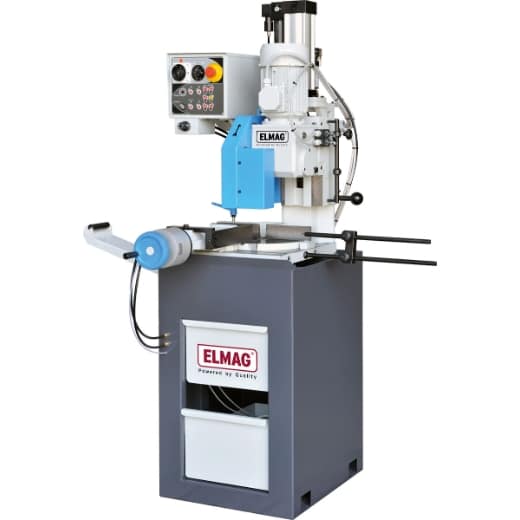

Metall-Kreissägemaschine VS 315 P

Metall-Kreissägemaschine VS 315 P

Moderne, halbautomatische Vertikalkreissägen mit pneumatischem oder hydraulischem Schnellspannschraubstock, Automatikvorschub und Schnittdrucksteuerung. Halbautomatischer Schneidezyklus mit hoher Durchsatzleistung.

• Schnitttiefe mit Schaltnoppen einstellbar
• Rasche Winkeleinstellung: schwenkbarer Getriebekopf mit Winkelskala und -sperren
• Beidseitiges Spannen – Schnellspannschraubstock mit Antigrat-Werkstückhalter
• Leistungsstark: Hochleistungsmotor mit zwei Drehzahlstufen für harte/weiche Materialien
• Laufruhig und langlebig: Qualitätsgetriebe mit Ölbad für Dauerschmierung
• Vorschub jederzeit optimierbar: mit stufenlos einstellbarer Schnittdrucksteuerung
• Optimale Sägeblattführung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Späneräumer für Sägeblattreinigung
• Höchste Wiederholgenauigkeit: Stangensperre mit verstellbarem Materialanschlag
• Sicher: Sägeblattschutz/Schutzgitter, Not-Aus, Nullspannungsauslösung, CE-konform

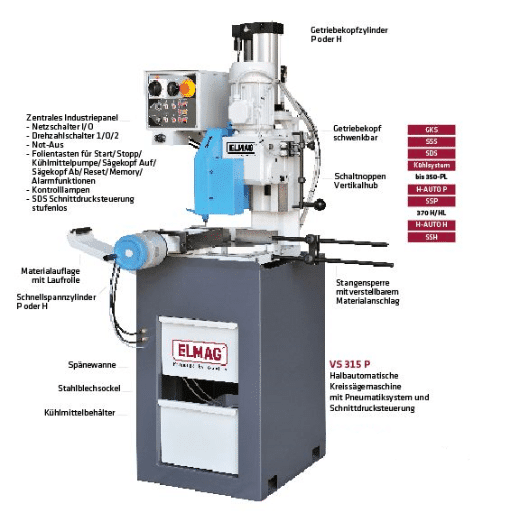

Serienausstattung

• VS Metall-Kreissägemaschine
• H-Auto P Pneumatik halbautomatisch
• Späneräumer Sägeblattreinigung
• Materialauflage mit Laufrolle
• Stangensperre mit Materialanschlag
• GKS Getriebekopf schwenkbar
• Winkelskala und Winkelsperren
• Vertikalhub/Schnitttiefe einstellbar
• SSS Schnellspannschraubstock
• Antigrat-Werkstückhalter
• SSP Schnellspanner pneumatisch
• Hochleistungsantrieb/Ölbadgetriebe
• Zentrales Bedienpanel
• Folienpanel mit Betriebsindikatoren
• SDS Schnittdrucksteuerung
• Kühlsystem mit Elektropumpe
• Sägeblattschutz
• Not-Aus/Nullspannungsauslösung
• Stahlblechsockel und Spänewanne
• Werkzeug/Betriebsanleitung/CE

Halbautomatischer Schneidezyklus

• Zyklusstart ab Bedienpanel
• Material fixieren / Spanner zu
• Sägeblattantrieb ein
• Getriebekopf absenken / Schneiden
• Sägeblattantrieb aus
• Getriebekopf anheben / Rückstellen
• Werkstück lösen / Spanner auf

Details

• VS 315 P
• Halbautomatisches Pneumatiksystem mit Schnellspann- und Getriebekopfzylinder
• Winkelsperren bei 45-0-45-60°
• Schnittbereich max. 135×80 mm

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 100mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
• Vierkantrohr Schnittbereich bei 0°: Max. 90mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
• Rechteckrohr Schnittbereich bei 0°: Max. 135x80mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100x80mm
• Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70x80mm
• Sägeblatt-Außendurchmesser: 315mm
• Sägeblatt-Innendurchmesser: 32mm
• Schraubstockspannweite max.: 160mm
• Schnittwinkel: 45-0-60°
• Drehzahlstufe 1 / 2: 33 / 66UpM
• Motorleistung Drehzahlstufe 1 / 2: 1300 / 1800W
• Netzanschluss: 400/50V/Hz
• Einlaufhöhe für Rollbahnen: 900mm
• Länge: 1500mm
• Breite: 650mm
• Höhe: 2000mm
• Gewicht: 300kg
