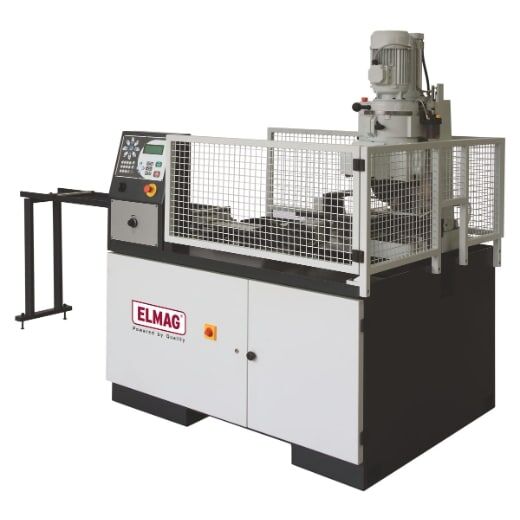

Metall-Kreissägemaschine

Metall-Kreissägemaschine

Vollautomatische Industrie-Kreissägen für rationelle Serienverarbeitung von Stangen- und Bündelmaterial aus Stahl, Nichteisenmetalle und Kunststoffen. Vollständiger Schneidezyklus mit hoher Durchsatzleistung nach Eingabe des Werkstückmaßes.

• Hoher Spanndruck: Hydrauliksystem V-AUTO H
• Einfache Materialzufuhr: breite Materialauflage mit drei Laufrollen, Länge 1.500 mm
• Hohe Positioniergenauigkeit: Referenzpunkt des Materialwagens einfach einstellbar
• Rasche Schnittwinkeleinstellungen – schwenkbarer Getriebekopf GKS mit Winkelskala und -sperren
• Schnitttiefe mit Schaltnoppen präzise einstellbar
• Beidseitiges Spannen: Materialwagen und Schnellspannschraubstock mit Antigrat-Werkstückhalter
• Leistungsstark: ideal dimensioniertes Antriebsaggregat mit zwei Drehzahlstufen
• Laufruhig und langlebig: Hochleistungsgetriebe mit Ölbad für Dauerschmierung
• Optimale Sägeblattkühlung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Stets sauberes Sägeblatt: mit Späneräumer
• Stufenlos einstellbare Schnittdrucksteuerung

Serienausstattung

• VS Metall-Kreissägemaschine
• H-Auto H Hydraulik halbautomatisch
• Späneräumer Sägeblattreinigung
• Materialauflage mit zwei Laufrollen
• Stangensperre mit Materialanschlag
• GKS Getriebekopf schwenkbar
• Winkelskala und Winkelsperren
• Vertikalhub/Schnitttiefe einstellbar
• SSS Schnellspannschraubstock
• Antigrat-Werkstückhalter
• SSP Schnellspanner hydraulisch
• Hochleistungsantrieb/Ölbadgetriebe
• Zentrales Bedienpanel
• SDS Schnittdrucksteuerung
• Kühlsystem mit Elektropumpe
• Schutzgitter feststehend
• Not-Aus/Nullspannungsauslösung
• Stahlblechsockel und Spänewanne
• Werkzeug/Betriebsanleitung/CE

Details

• VA 315
• CNC1-Steuerung, ideal für Einzel- und Serienproduktion: Maß eingeben, Zyklus starten
• Materialwagenvorschub max. 500 mm
• Rasche Gehrung: Winkelsperren bei 45-0-45-60°

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 100mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80mm
• Vierkantrohr Schnittbereich bei 0°: Max. 90mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 70mm
• Rechteckrohr Schnittbereich bei 0°: Max. 120x80mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 80x80mm
• Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 80x70mm
• Sägeblatt-Außendurchmesser: 315mm
• Sägeblatt-Innendurchmesser: 32mm
• Schraubstockspannweite max.: 120mm
• Schnittwinkel: 45-0-60°
• Materialwagenvorschub max.: 500mm
• Drehzahlstufe 1 / 2: 33 / 66UpM
• Motorleistung Drehzahlstufe 1 / 2: 1300 / 1800W
• Netzanschluss: 400/50V/Hz
• Länge: 2500mm
• Breite: 1000mm
• Höhe: 2000mm
• Gewicht: 550kg
