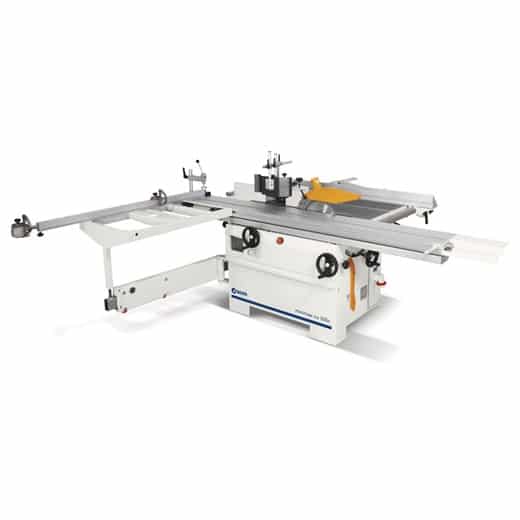

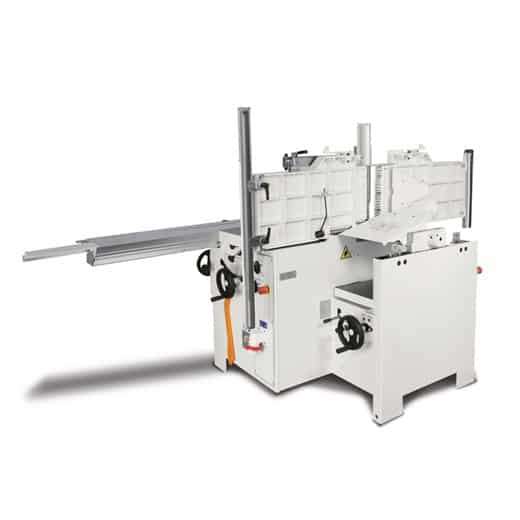

Mehrfachkombination minimax cu 300c F 23 N TERSA

Mehrfachkombination minimax cu 300c F 23 N TERSA

• Stabile Stahl-Grauguss-Konstruktion
• Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm

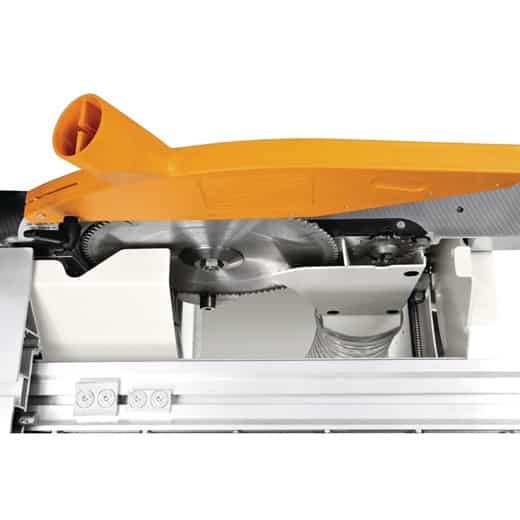

• Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar

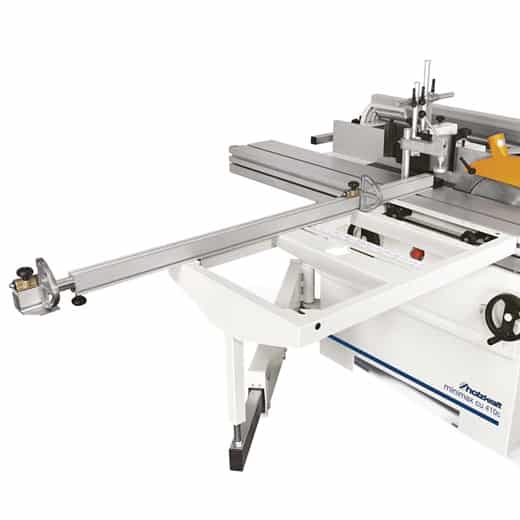

• Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag

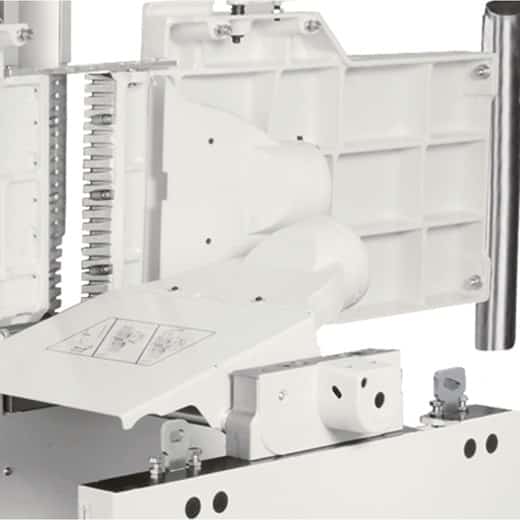

• Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

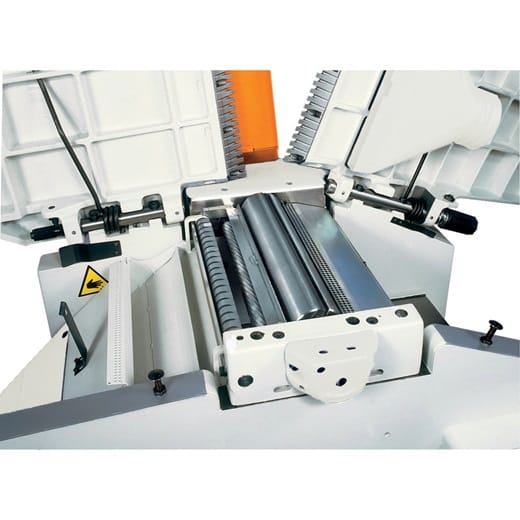

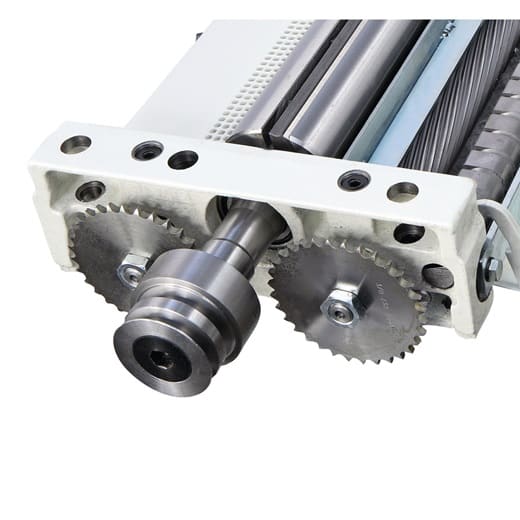

• Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
• Drei Fräsgeschwindigkeiten, manuell einstellbar
• Frässpindel mit Rechts-Linkslauf

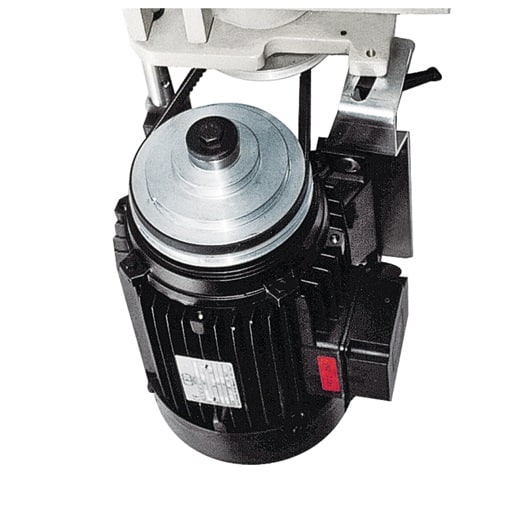

• Drei unabhängige Industriemotoren
• Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter

Technische Details

• Gewicht (Netto) ca. 525 kg
• Abrichttisch Breite 300 mm
• Abrichttisch Länge 1510 mm
• Spanabnahme max. Abrichte 4 mm
• Absaugstutzendurchmesser 4 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 60 mm

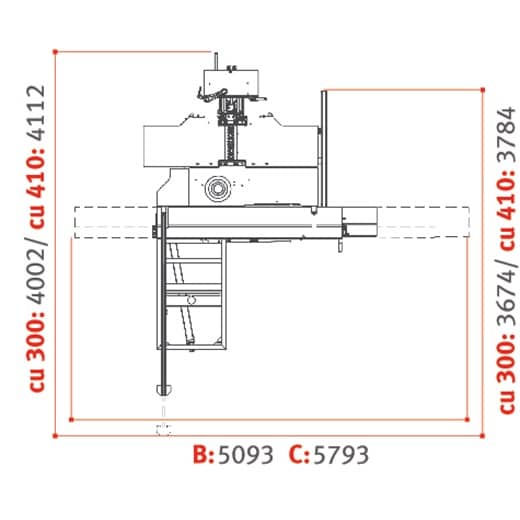

• Platzbedarf Länge 5093 mm
• Platzbedarf Breite/Tiefe 4002 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Arbeitsbereich Länge 1600 mm
• Arbeitsbereich Breite/Tiefe 1600 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Dickentisch Länge 585 mm
• Dickentisch Breite 300 mm
• Arbeitshöhe Dicke min. 3 mm
• Arbeitshöhe Dicke max. 230 mm
• Spanabnahme max. Dicke 4 mm
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Leistung Antriebsmotor 3 x 5,0 kW
• Formatschiebeschlittenlänge 2310 mm
• Formatschiebeschlittenbreite 270 mm
• Formatschiebeschlittenhöhe 124 mm
• Tischlänge 1115 mm
• Tischbreite 335 mm
• Tischhöhe 900 mm
• Spindelneigung 0°
• Spindeldorndurchmesser 30 mm
• Nutzlänge der Spindel 100 mm
• Spindeldrehzahl(en) 3500/7000/ 10000 min⁻¹
• Werkzeugdurchmesser max. 210 mm
• Werkzeugdurchmesser max. absenkbar 180 mm
• Werkzeugdurchmesser max. Zapfenfräsen 275 mm

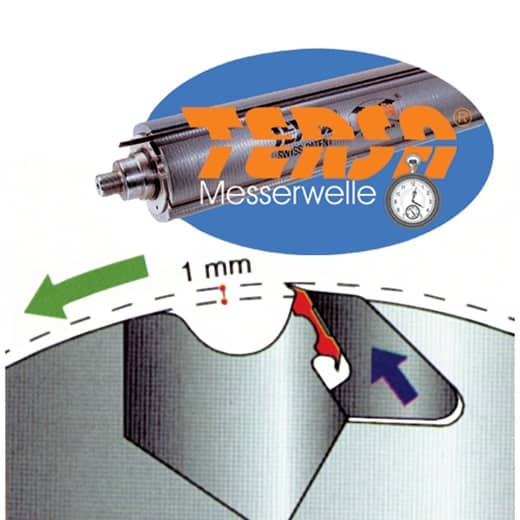

• Hobelwellentyp TERSA
• Hobelwellendurchmesser 72 mm
• Anzahl Hobelmesser 3 Stk.
• Hobelwellendrehzahl 5200 min⁻¹
• Besäumlänge 2250 mm
• Schnittbreite mit Parallelanschlag 820 mm
• Max. Ablängbreite links vom Sägeblatt 2310 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe bei 90° 102 mm
• Max. Schnitthöhe bei 45° 79  mm
• Max. Sägeblattüberstand 90° 100 mm
• Max. Sägeblattüberstand 45° 78 mm
• Durchmesser (Haupt-)Sägeblatt 315 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
• Drehzahl (Haupt-)Sägeblatt 4000 min⁻¹
• Vorschubgeschwindigkeit 7 m/min

Ausstattung

• Vorritzeinrichtung optional erhältlich
• Schiebeschlitten aus eloxiertem Aluminium
• Besäumrahmen mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen
• Exzenterspanner
• Anschläge Kombi Abricht-/Parallelanschlag
• Bogenfrässchutzhaube
• Fräsanschlag Sicherheits-Wendeanschlagbacken aus Aluminium
• Höhenverstellung und Schwenkung des Sägeaggregats manuell
• Höhenverstellung und Schwenkung des Fräsaggregats manuell
• Schwenkarm für Vorschubapparat optional erhältlich
