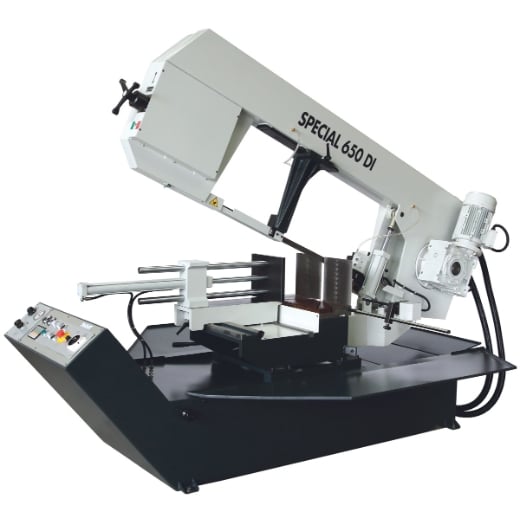

MACC Metall-Bandsägemaschine SPECIAL 650 DI

MACC Metall-Bandsägemaschine SPECIAL 650 DI

Extrem robust, sehr kräftig, halbautomatischer Schneidezyklus, hohe Durchsatzleistung – DI-Bandsägen sind für das rationelle, präzise Ablängen mittlerer bis großer Querschnitte und für die Bündelverarbeitung von Stangenmaterial konzipiert. Ideal z.B. für Hoch- und Tiefbau, Schwermaschinenbau, Rohrleitungs-, Kessel- und Wärmetauscherbau etc. Spezial-Rollbahnen an DI-Modellen erleichtern das Handling von schwerem Stangenmaterial (Sonderzubehör).

Baugrößen und Schnittqualität

DI-Bandsägemaschinen sind bis zu einem maximalen Schnittbereich von 620×450 mm erhältlich. Alle DI-Modelle sind mit einer Schnittdrucksteuerung ausgestattet und ermöglichen die Anpassung des Sägerahmenvorschubs an den Werkstoff – ideal z.B. bei dünnwändigen Rohren. Die Modelle 650 DI verfügen über einen stufenlos einstellbaren Drehzahlregler zur Optimierung der Schnittgeschwindigkeit.

Serienausstattung

• DI Metall-Bandsägemaschine
• H-Auto H Halbautomatik hydraulisch
• Schnittgeschwindigkeitsregler
• Schnittdrucksteuerung mit Regler
• Schnellspannung hydraulisch
• Spanndruckregler
• Spanndruckanzeige
• Schraubstockspannung links/rechts
• Schnittwinkelanzeige digital
• Kühlsystem mit Elektropumpe
• SBÜ Sägebandüberwachung Endausschalter
• Sägebandführung vorne verstellbar
• Spannlager vorne/hinten einstellbar
• Späneabstreifer und Spänebürste
• Sägebandschutz mit Endausschalter
• Stahlblechsockel mit Spänewanne
• Bandsägeblatt Bimetall Cobalt
• Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

• Metallbau
• Maschinenbau
• Anlagenbau
• Rohrleitungsbau
• Kesselbau
• Behälterbau
• Industrieofenbau
• Wärmetauscherbau
• Hochbau
• Tiefbau

Sonderzubehör

• Rollbahn – 2 m Anbaustück
• Rollbahn – 2 m Verlängerungsstück
• Rollbahn mit Schiebeanschlag und Skala – 2 m Anbaustück
• Rollbahn mit Schiebeanschlag und Skala – 2 m Verlängerungsstück
• Führungsrolle vertikal – fixiert, für Rollbahn-Zulaufseite
• Führungsrolle vertikal – beweglich, für Rollbahn-Zulaufseite

Details

• Schnittgrößen bis 620×450 mm
• Hochleistungsmodell mit halbautomatischem Schneidezyklus vom Spannen bis zum Lösen des Werkstücks:- Zyklusstart mittels Starttaster- Material fixieren / Spanner zu- Sägebandantrieb ein- Sägerahmen absenken / Schneiden- Sägerahmen anheben / Rückstellen- Sägebandantrieb aus- Werkstück lösen / Spanner auf
• Sägerahmenvorschub bzw. Schnittdruck stufenlos einstellbar – Schnittdrucksteuerung SDS, Drehknopf am Frontpanel
• Hydraulische Schnellspannung SSH ohne Handrad
• Höchste Genauigkeit bei Serienschnitt – mit Stangensperre/Materialanschlag
• Schneiden rechts- und linksgerichteter Gehrungen – Schraubstockspannung links oder rechts von der Schnittstelle
• Rasche Gehrungseinstellung 60-0-60° – mit Winkelschnellspanner WSS
• Präzise Kontrolle des Schnittwinkels – mit digitaler Schnittwinkelanzeige SWA
• Superkräftiger Antrieb 2.200 W
• Laufruhig und langlebig – Hochleistungsgetriebe, Ölbad für Dauerschmierung
• Schnittgeschwindigkeit stufenlos von 23 bis 95 m/min einstellbar – mit Schnittgeschwindigkeitsregler SGR

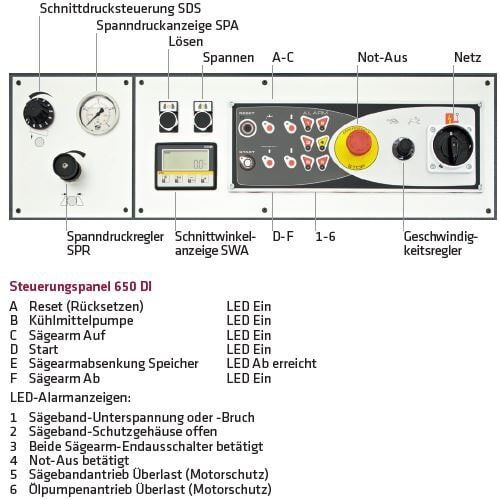

• Zentrales Steuerpanel mit Folientasten, Betriebs-/Funktion-/Warnindikatoren
• Effizientes Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
• Einfach Sägebandwechsel, permanente Spannungsüberwachung – Sägebandspanner und Endausschalter SBÜ
• Enge, spielfreie Sägebandführung – Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
• Späneabstreifer und Spänebürste
• Betriebssicher – Sägebandschutz und SBÜ mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug & Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt
• Spanndruck stufenlos einstellbar, ideal für das Spannen weicher Werkstoffe wie Kunststoff oder Aluminium – mit Spanndruck-Drehregler am Steuerpanel
• Präzise Spanndruckkontrolle – mit Spanndruckanzeige

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 460mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 450mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 300mm
• Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 450mm
• Rundrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 330mm
• Vierkantrohr Schnittbereich bei 0°: Max. 450mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 410mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 300mm
• Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 430mm
• Vierkantrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 300mm
• Rechteckrohr Schnittbereich bei 0°: Max. 620x450mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 450x340mm
• Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 420x270mm
• Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 450x400mm
• Rechteckrohr Schnittbereich bei 60° linksgerichtete Gehrung: Max. 320x220mm
• Sägebandlänge: 5270mm
• Sägebandhöhe: 34mm
• Sägebandstärke: 1,1mm
• Schnittstärke: 1,5mm
• Schraubstocköffnung max.: 620mm
• Spannbackenlänge: 200mm
• Spannbackenhöhe: 250mm
• Schnittwinkel: 60-0-60°
• Drehzahlstufen: stufenlos
• Schnittgeschwindigkeit: 23 – 95m/min
• Sägebandantrieb Motorleistung: 2200W
• Kühlmittelpumpe Motorleistung: 60W
• Hydraulikpumpe Motorleistung: 370W
• Netzanschluss: 400/50V/Hz
• Einlaufhöhe: 760mm
• Länge: 2700mm
• Breite: 2000mm
• Höhe: 2400mm
• Gewicht: 1250kg
