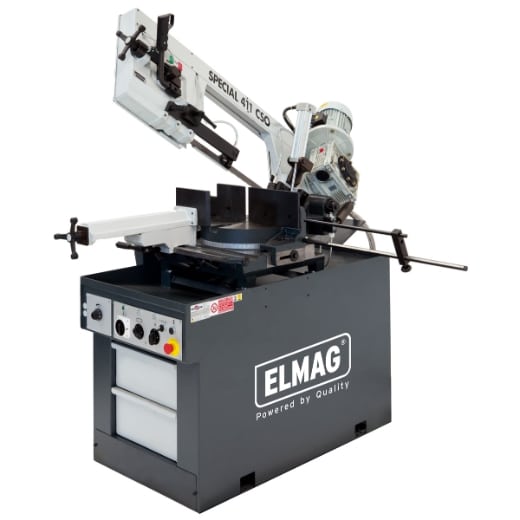

MACC Metall-Bandsägemaschine SPECIAL 411 CSO

MACC Metall-Bandsägemaschine SPECIAL 411 CSO

CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung …

Baugrößen und Schnittqualität

CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300×170 mm bzw. 400×200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.

CSO-Modelle sind zur Anpassung des Sägerahmenvorschubs (Absenkgeschwindigkeit) mit einer stufenlos einstellbaren Absenkautomatik ausgestattet.

Einsatzbeispiele

• Metallbau
• Maschinenbau
• Gerätebau
• Anlagenbau
• Rohrleitungsbau
• Kesselbau
• Behälterbau
• Installateure
• Kfz-Werkstätten
• Karosseriebau
• Schlossereien
• Schmieden
• Spenglereien
• Isolierbetriebe
• Hochbau
• Tiefbau

Serienausstattung

• CSO bzw. M/S-Modell
• ABV Absenkautomatik mit Regelventil
• SSS Schnellspannschraubstock
• Stangensperre mit Materialanschlag
• Schraubstockspannung rechts/links
• WSS Winkelschnellspanner
• Winkelskala
• Kompaktgetriebe mit Ölfüllung
• Zentrales Bedien- bzw. Steuerpanel
• ERGO-Bedienhebel / Ein/Aus
• Kühlsystem mit Elektropumpe
• Sägebandräder mit Präzisionslagern
• Sägeband-Spureinstellung
• Sägebandspanner
• SBÜ Sägebandüberwachung Endausschalter
• Sägebandführung vorne verstellbar
• Spannlager vorne/hinten einstellbar
• Späneabstreifer und Spänebürste
• Greifschutz
• Sägebandschutz mit Endausschalter
• AutoOFF-Abschaltautomatik
• Not-Aus / Nullspannungsauslösung
• Sägerahmen mit Kegelrollenlagern
• Stahlblechsockel mit Spänewanne
• Bandsägeblatt Bimetall Cobalt
• Werkzeug/Betriebsanleitung/CE

Sonderzubehör

• Stufenlose Drehzahlverstellung 20-90 m/min

Details

• Manuellvorschub – händische Vorschubsteuerung mit ERGO-Bedienhebel, ideal für dünnwandiges Material
• Stufenloser Sägerahmenvorschub – mit hydraulischer Absenkautomatik
• Rasches Spannen des Werkstoffs durch Voreinstellung der Spannbacke – Schnellspannschraubstock mit Handrad und Schnellspannhebel
• Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag
• Rasche Gehrungseinstellung 45-0-60° – mit Winkelschnellspanner WSS und gut ablesbarer Winkelskala
• Hohes Drehmoment – sehr kräftiger Sägebandantrieb 900/1.600 W
• Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung
• Schnittgeschwindigkeiten 38/77 m/min
• Optimale Sägebandkühlung – Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionslagern und Spureneinstellung
• Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
• Enge, spielfreie Sägebandführung – Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
• Späneabstreifer und Spänebürste
• Betriebssicher – Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27×0,9 mm
• Schnittgrößen bis 200×400 mm.
• Schneiden rechts- und linksgerichteter Gehrungen – Schraubstockspannung links oder rechst von der Schnittstelle

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 300 mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 240 mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140 mm
• Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 180 mm
• Vierkantrohr Schnittbereich bei 0°: Max. 280 mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 220 mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140 mm
• Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 160 mm
• Rechteckrohr Schnittbereich bei 0°: Max. 200×400 mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130×240 mm
• Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 140×140 mm
• Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max 110×180 mm
• Sägebandlänge: 3200 mm
• Sägebandhöhe: 27 mm
• Sägebandstärke: 0,9 mm
• Schnittstärke: 1,2 mm
• Schraubstocköffnung max.: 400 mm
• Schnittwinkel: 45-0-60°
• Drehzahlstufen: 2
• Schnittgeschwindigkeit: 1: min. 38 / 2: max. 77 m/min
• Sägebandantrieb Motorleistung: 900 / 1600 W
• Kühlmittelpumpe Motorleistung: 60 W
• Netzanschluss: 400/50 V/Hz
• Einlaufhöhe: 950 mm
• Länge: 1830 mm
• Breite: 1320 mm
• Höhe: 2005 mm
• Gewicht: 530 kg
