Leit- und Zugspindel-Drehmaschine OPTIturn TU 3008

Leit- und Zugspindel-Drehmaschine OPTIturn TU 3008

• Präzise Verarbeitung

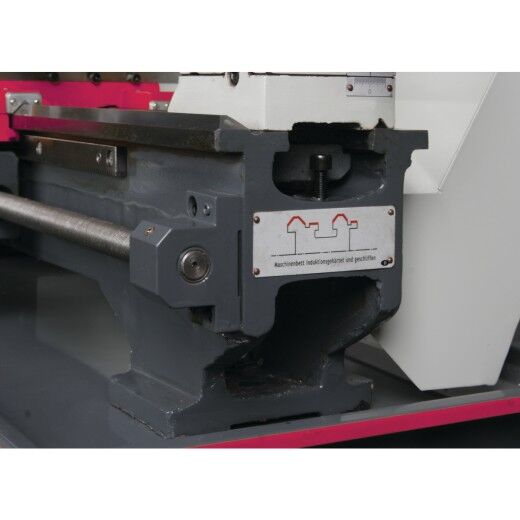

• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter

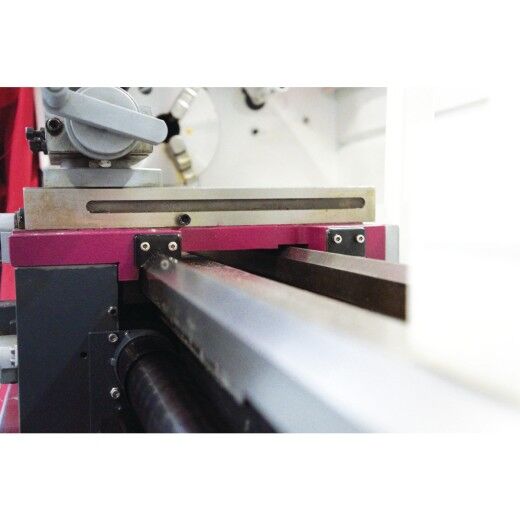

• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
• Kegelrollenlager in P5 Qualität
• Gehärtete Spindelnase
• Große Spindelbohrung Ø 38 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• Automatische Längs- / Planvorschübe
• Leitspindel- und Zugspindelabdeckung

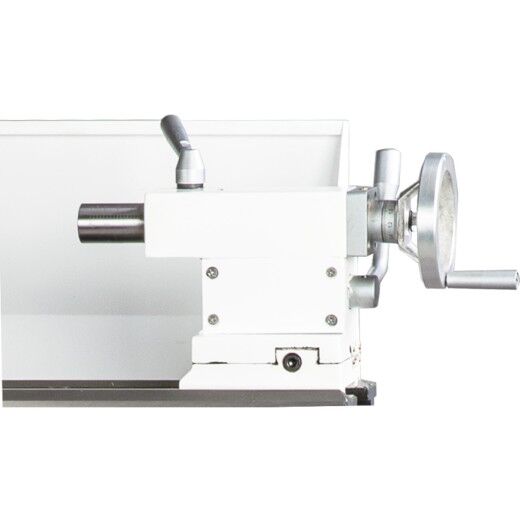

• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
• Not-Halt-Schlagschalter
• Keilriemen

Technische Daten

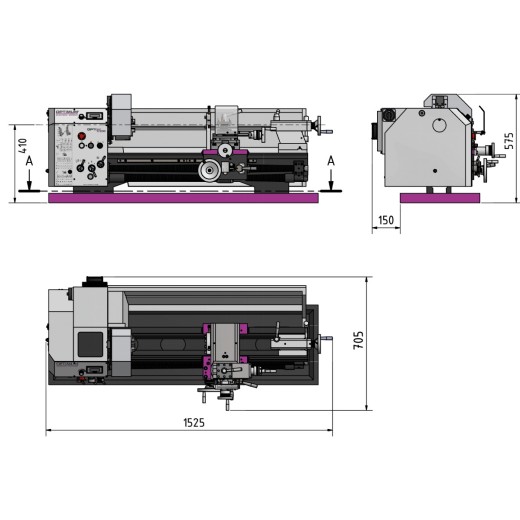

• Länge (Produkt) ca. 1525 mm
• Breite/Tiefe (Produkt) ca. 705 mm
• Höhe (Produkt) ca. 575 mm
• Gewicht (Netto) ca. 226 kg
• Spitzenhöhe 158 mm
• Spitzenweite 800 mm
• Umlaufdurchmesser über Maschinenbett 310 mm
• Umlaufdurchmesser über Planschlitten 190 mm
• Bettbreite 180 mm
• Anzahl der Drehzahlbereiche 6
• Drehzahlbereich 150 – 2000 min¯¹
• Leistung Antriebsmotor 1,1 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Spindelbohrung 38 mm
• Stahlhalter Aufnahmehöhe max. 18 mm
• Spindelkonus MK5
• Reitstockaufnahme MK 3
• Reitstock Pinolenhub 70 mm
• Reitstock Pinolendurchmesser 38 mm
• Steigung Metrisch 0,2 – 3,5 mm/U
• Anzahl der Steigungen Metrisch 18
• Steigung Zoll 56 – 8 Gg/1″
• Anzahl der Steigungen Zoll 21
• Verfahrweg Oberschlitten 65 mm
• Verfahrweg Planschlitten 150 mm
• Verfahrweg Bettschlitten 600 mm
• Vorschubbereich längs 0,085 – 0,832 mm/U
• Anzahl der Vorschübe längs 9
• Vorschubbereich plan 0,01 – 0,1 mm/U
• Anzahl der Vorschübe plan 9

Lieferumfang

• Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
• Feste Zentrierspitze MK 3 und MK 5
• Vierfach-Stahlhalter 25 mm
• Spritzwand
• Spänewanne
• Wechselzahnräder-Satz
• Bedienwerkzeug
