Koordinaten-Kreuztisch

Koordinaten-Kreuztisch

Ein Koordinaten-Kreuztisch bringt Bewegung auf den Maschinentisch ideal für z.B. präzise Serienbohrungen im Koordinatenraster.

Details

• Präzise gearbeiteter Kreuztisch mit Kühlmittelrinne
• T-Nuten zum Befestigen eines Schraubstocks oder Werkstücks
• Präziser Längs- und Quervorschub
• Drei leichtgängige Handräder mit gut lesbaren Skalenringen
• Handrad-Skalierung 0,05 mm

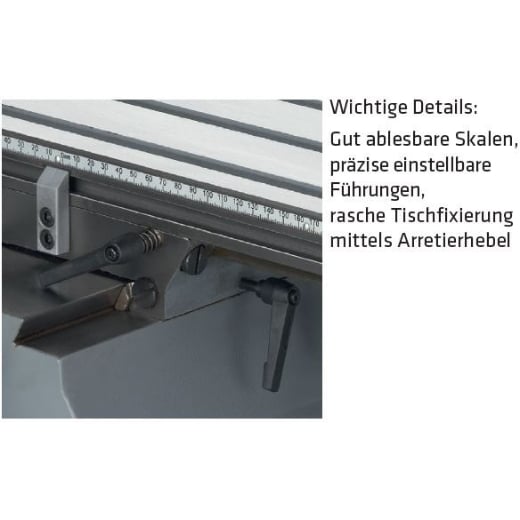

• Einstellbare Anschläge, Tisch in jeder Position arretierbar
• Spielfrei nachstellbare Schwalbenschwanzführungen
• Passend für alle Werkzeugmaschinentische

Technische Daten

• Tischlänge: X: 700 / Y: 180mm
• T-Nuten, Breite: 12mm
• Tischbelastbarkeit: 120kg
• Tischhub X-Achse: 480mm
• Tischhub Y-Achse: 170mm
• Handrad-Skalierung: 0,05mm
• Fußlänge: 340mm
• Fußbreite: 274mm
• Gesamtlänge: 945mm
• Gesamtbreite: 483mm
• Gesamthöhe: 169mm
• Gewicht: 49kg
