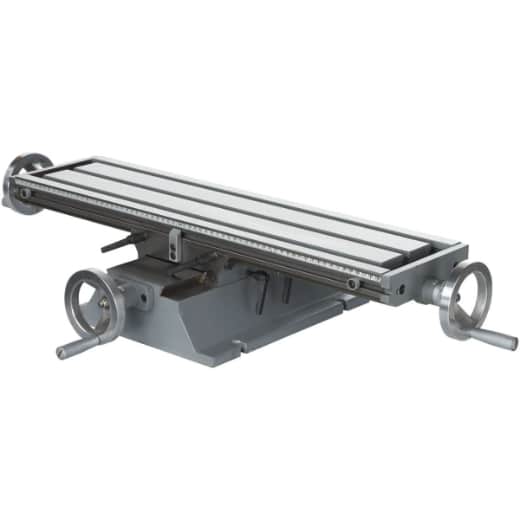

Koordinaten-Kreuztisch

Koordinaten-Kreuztisch

Ein Koordinaten-Kreuztisch bringt Bewegung auf den Maschinentisch ideal für z.B. präzise Serienbohrungen im Koordinatenraster.

Details

• Präzise gearbeiteter Kreuztisch mit Kühlmittelrinne
• T-Nuten zum Befestigen eines Schraubstocks oder Werkstücks
• Präziser Längs- und Quervorschub
• Drei leichtgängige Handräder mit gut lesbaren Skalenringen
• Handrad-Skalierung 0,05 mm
• Einstellbare Anschläge, Tisch in jeder Position arretierbar
• Spielfrei nachstellbare Schwalbenschwanzführungen
• Passend für alle Werkzeugmaschinentische

Technische Daten

• Tischlänge: X: 400 / Y: 120mm
• T-Nuten, Breite: 10mm
• Tischbelastbarkeit: 70kg
• Tischhub X-Achse: 220mm
• Tischhub Y-Achse: 165mm
• Handrad-Skalierung: 0,05mm
• Fußlänge: 280mm
• Fußbreite: 220mm
• Gesamtlänge: 506mm
• Gesamtbreite: 400mm
• Gesamthöhe: 140mm
• Gewicht: 22kg
