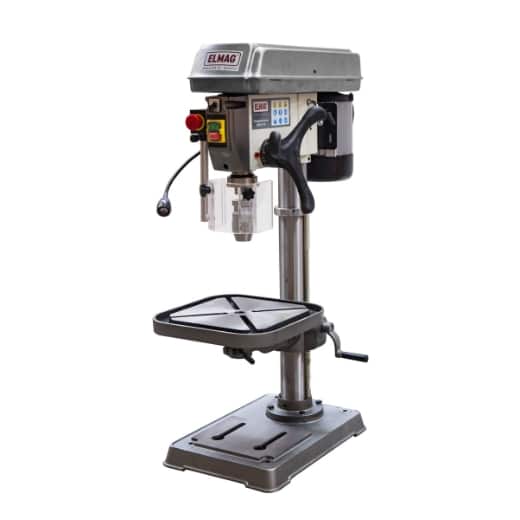

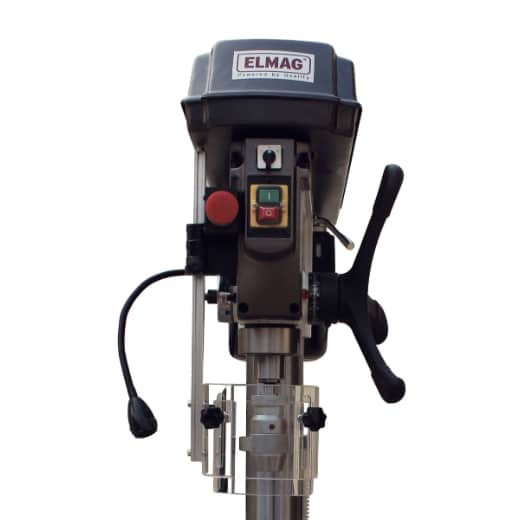

Keilriemen-Tischbohrmaschine Modell KBM 25 TN

Keilriemen-Tischbohrmaschine Modell KBM 25 TN

Die kompakten Tischbohrmaschinen KBM 13 TN, 16 TN und 25 TN verfügen über ein bewährtes Antriebssystem mit starkem Qualitätsmotor und Riemenantrieb. Durch Verwendung von Präzisionslagern wird eine hohe Rundlaufgenauigkeit erreicht. Mit einer Bohrleistung in Stahl von 13, 16 bzw 25 mm sind diese Modelle gut für ambitionierte Modellbauer und Hobbyhandwerker geeignet – und für alle, die eine professionell ausgestattete Werkstätte zu schätzen wissen.

So bohren Profis

1. Bohrerauswahl: Für Metalle: Metallbohrer aus Hochleistungs-Schnellschnittstahl (HSS) verwenden. Hartmetall oder Edelstahl: Metallbohrer mit Titanbeschichtung oder aus einer Kobaltlegierung.
2. Ankörnen: Bohrstelle durch Anreißen mit einer Reißnadel markieren. Einen gehärteten Körnerstift ansetzen und Bohrstelle mit einem kurzen Hammerschlag ankörnen – so kann der Bohrer nicht abrutschen. Bei HSS-Bohrern mit Kreuzanschliff kann das Ankörnen entfallen. Bei großen Bohrdurchmessern mit kleinerem Bohrer vorbohren.
3. Drehzahl: Zur Schonung des Bohrers, hartes Metall bei niedriger Drehzahl und mit geringem Druck bohren. Für weichere Metalle höhere Drehzahl verwenden. Vor dem Durchbruch Druck reduzieren.
4. Kühlen: Bohrer kühlen. Bei langen Bohrungen Bohrer mehr-fach anheben und Kühlflüssigkeit zuführen, ev. Bohrpausen einlegen.

Serienausstattung

• Schnellspannbohrfutter B 16. 1 – 16 mm
• Kegeldorn MK 3 / B 16
• Austreibkeil
• Werkzeugsatz
• Bedienungsanleitung / CE

Technische Daten

• Bohrleistung in Stahl 25 mm
• Spindelaufnahme (Drehspindel) MK 3
• Drehzahlbereich 100 – 2000 UpM
• Drehzahlstufen 16
• Pinolenhub 80 mm
• Säulen-Durchmesser 80 mm
• T-Nuten, Breite 16 mm
• Bohrtischhub 360 mm
• Spindelausladung 195 mm
• Bohrtisch schwenkbar ± 45 °
• Bohrtisch drehbar ± 180 °
• Pinolenabstand Tisch 110 – 470 mm
• Bohrtischfläche 300×310 mm
• Motorleistung 1100 W
• Netzanschluss 400/50 V/Hz
• Kubatur 300x310x680 mm
• Grundplattenfläche (lxb) 285×495 mm
• Höhe (gesamt) 1150 mm
• Gewicht 72 kg
